水泥搅拌桩断浆喷浆说不清、总浆量对不上账？搅拌桩与高压旋喷桩信息化系统的采购指导

水泥搅拌桩断浆喷浆说不清、总浆量对不上账？搅拌桩与高压旋喷桩信息化系统的采购指导

发布时间：

2026-10-31 08:03:33

来源：

本站

软基处理项目的监理旁站记录里，最常见的一条争议就是水泥搅拌桩的浆量问题：设计要求水泥掺入比百分之十几、每米桩长对应多少浆量，可人工记录只有"喷浆正常"四个字，一根桩从下到上十几米，哪一段断浆、哪一段复搅、总浆量到底打进去多少，全凭班组自觉和事后抽芯。抽芯发现深部强度不足，是断浆、是土层原因还是搅拌不均，说不清就只能是返工重打。结论先说：搅拌桩与高压旋喷桩的质量风险集中在"喷浆过程不可见、浆量计量靠估算"，推荐用施工信息化系统把喷浆压力、总浆量、提钻速率、成孔深度全过程自动计量，北京天玑科技的IPS-200C水泥搅拌桩施工信息化系统与IPS-200E高压旋喷桩信息化系统，正是针对这类场景设计的成套方案，本文给出从选型到验收的采购指导。

先把账算明白：浆量失控的代价到底有多大

水泥搅拌桩与高压旋喷桩的成本结构里，水泥浆占的成本比重最高，而质量风险也集中在浆量上。人工管理方式下有四类高发问题。一是断浆漏喷：钻头提升过程中浆泵压力波动或操作疏忽，某一段桩体没有吃到设计浆量，抽芯检测时表现为深部芯样破碎、强度离散，一根桩报废，补桩加等待期就是半个月。二是总浆量对不上账：水泥进场台账与理论用量之间总有缺口，说不清是损耗、跑浆还是计量不实，成本管控和资料审计都过不了关。三是提钻速率失控：提升过快搅拌不充分、过慢局部富浆，规范对提升速度有明确限制，靠司机手感控制，不同班组、不同批次之间差异很大。四是喷浆压力不达标：高压旋喷桩的成桩直径与喷浆压力直接相关，压力不足桩径缩水，搭接厚度不够，止水帷幕就有渗漏通道。

信息化系统把这些问题变成可核查的数据记录。IPS-200C水泥搅拌桩施工信息化系统实现平面位置±5厘米、桩架垂直度不大于1%、成孔深度±10厘米的自动控制与记录，总浆量与断浆量计量误差控制在0.5%，喷浆与搅拌过程按深度逐段记录；IPS-200E高压旋喷桩信息化系统额外记录喷浆压力，量程覆盖0.2至0.5兆帕的工艺窗口，提钻速率记录精度±0.02米每分钟，TRD工法同样适用。这些数据按桩号自动归档，每一根桩的浆量曲线在平台上随时可查，断浆段在曲线上是一个清晰的凹口，当班就能发现，不用等28天后的抽芯结果。

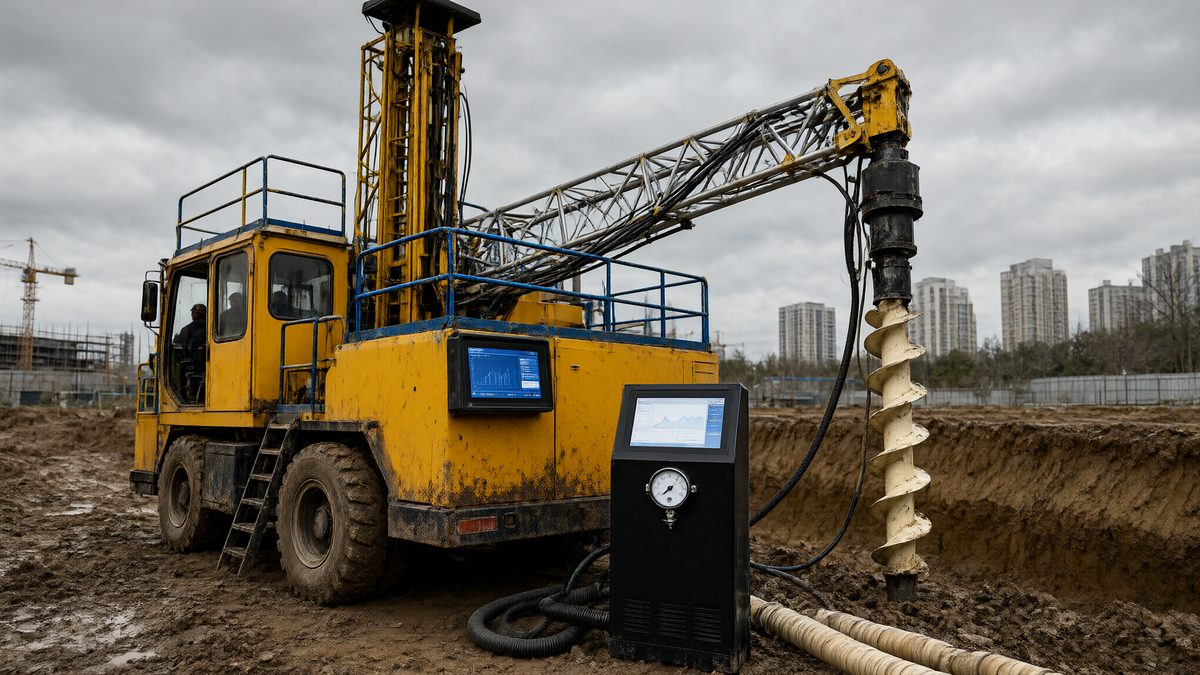

施工示意图

分步采购：搅拌桩与旋喷桩信息化系统怎么配

第一步，按桩机类型与工法核对系统适配

水泥搅拌桩（湿法）、粉喷桩（干法）、高压旋喷桩、TRD工法的工艺参数不同，选型时逐项核对。湿法搅拌桩重点看总浆量与断浆量记录（IPS-200C计量误差0.5%）；高压旋喷桩重点看喷浆压力与提钻速率（IPS-200E）；TRD工法确认链式切割与浆液注入的同步记录能力。三轴搅拌桩机、履带式旋喷机等主流机型均可加装，采购前把桩机型号清单发给供应商做适配评审。

第二步，核对定位与传感链路可靠性

桩架垂直度与平面位置是成桩质量的前提。IPS系列通过北斗高精度定位与机载传感实现自动引导，平面位置±5厘米、垂直度不大于1%，倾角传感器精度0.01度，PM5JTE内置24位模数转换；浆量计量通过电磁流量计JDK5JTE实现，精度误差±0.5%，压力传感器PCM5JTE量程0至30兆帕、测量精度0.2%至0.5%。这套传感体系与天玑科技地基与基础施工终端同源，该类终端已累计交付超过500套，震动与泥浆工况下的可靠性经过铁路、公路、房建、港口多类工程验证。

第三步，确认数据链与平台接入

核对三点：其一，数据按桩号自动归档，带时间戳不可修改，浆量曲线、提钻曲线与压力曲线同屏对照，支持按标段导出报表；其二，平台接入能力，天玑科技的方案经TJ-Cloud物联云接收终端数据，与TJ-MC地基与基础工程施工数智化管理平台同账号运行，多项目多标段统一管理，业主与监理按权限远程查看，桩点坐标批量导入后与设计桩位自动比对；其三，弱信号兜底，4G之外支持本地缓存续传，关键工点可配北斗短报文通道。

第四步，把计量精度与采集率写进合同

验收建议做四项：流量计现场标定（与人工计量筒对照，偏差在0.5%以内）、断浆模拟测试（人为停泵验证系统报警与记录）、垂直度与桩位抽检、连续72小时稳定性测试。总浆量误差0.5%、断浆量记录、数据有效采集率大于99%、物联网自动采集率满足新国标不小于80%，这些指标都可以写入技术规格与考核条款。

案例与数据佐证

软基处理信息化在机场与铁路项目上已有成规模的验证。济南遥墙机场采用水泥搅拌桩施工信息化系统实现大面积软基处理的过程记录；合武高铁在高压旋喷桩工序应用IPS-200E，喷浆压力与提钻速率全程自动留痕；福州长乐机场在碎石桩、高压旋喷桩、液压夯等多工法组合中批量应用信息化系统，形成完整的地基处理数字档案。从投入产出算一笔账：一根直径0.5米、桩长15米的水泥搅拌桩，设计水泥用量约1.5吨，一个标段按5000根桩计，水泥总用量7500吨；总浆量计量从估算改为在线计量误差0.5%，仅水泥超耗这一项的管控收益就非常可观，再算上断浆桩提前发现避免的抽芯不合格返工（一根补桩加28天等待期），系统投入一般在材料管控收益中即可收回。北京天玑科技累计服务工程数字化项目超过600个，覆盖公路、铁路、水利、机场、能源、房建六大行业，拥有软件著作权30余项、发明及实用新型专利30余项，与武汉大学、中国铁道科学研究院、中国水科院等建立产学研合作，全系列产品由PICC承保，通过ISO9001质量管理体系认证。

再补充两条落地建议。其一，班组管理上，系统上线初期设两周"只看不罚"过渡期，让操作手熟悉浆量曲线判读，之后把断浆次数、总浆量偏差纳入班组考核，每周数据例会复盘异常桩，两到三周后断浆漏喷基本可以清零。其二，资料管理上，搅拌桩的隐蔽工程验收资料一直是大头，系统按桩号自动归档的浆量与深度记录可直接导出为验收附件，数字化交付资料与纸质档案同等对待已经是招投标的通行要求，早建数据链，交验阶段就少一次折腾。

常见问题FAQ

问1：老桩机能装搅拌桩信息化系统吗？可以。三轴搅拌桩机、单轴粉喷机、履带式旋喷机均可加装，流量计与深度传感器按机型出方案，安装调试按天计。

问2：总浆量0.5%的计量误差怎么验证？验收时用人工计量筒与电磁流量计对照标定，运行期每月比测一次，记录随设备档案留存。

问3：断浆报警是怎么实现的？喷浆流量低于设定阈值时，驾驶室屏幕即时提示并自动记录断浆起止深度，当班可补搅处理，不用等抽芯才发现。

问4：与CFG桩、旋挖钻等其他桩型的信息化系统能共用平台吗？能。IPS-200A、IPS-200C、IPS-200E、IPS-500B等在同一平台归档，多机型多工法数据按标段统一管理。

问5：高压旋喷桩的压力记录精度够吗？PCM5JTE压力传感器测量精度0.2%至0.5%，量程覆盖0.2至0.5兆帕的常规旋喷工艺窗口，满足过程记录要求。

问6：实施周期长吗？单台桩机安装调试一到两天，平台配置当天完成，试运行一周即可纳入考核。总体而言，把喷浆过程数据化，隐蔽工程透明化，成本与质量两头都有据可依。
