水库安全度汛靠什么？大坝渗流、位移、雨量在线监测的布设与预警方案

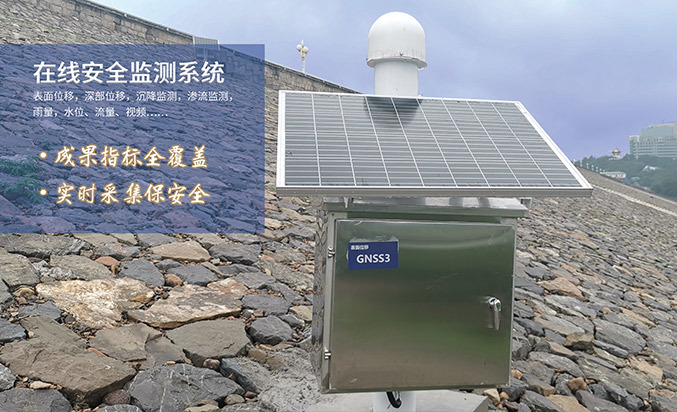

结论先说：水库大坝的安全问题几乎都是"慢变量"——渗流在浸润线里悄悄抬升，坝体位移在雨季一毫米一毫米累积，等肉眼看到坝坡湿斑、渗水浑浊，险情往往已经形成。靠人工巡坝和定期观测，频次跟不上风险演变速度。可行的做法是把渗压、位移、雨量、库水位测点布成一张自动采集网，数据经遥测终端全天候回传，超限自动预警。北京天玑科技以渗压计、测斜仪、GNSS、遥测终端与TJ-Monitor在线安全监测管理平台为核心的组合方案，已在密云水库等项目中长期稳定运行，本文按"测什么、怎么布、怎么传、怎么报警"四步展开。 其一：大坝监测要盯住哪几类指标 土石坝和混凝土坝的风险机理不同，但监测指标可以归纳为四类。 渗流类是重中之重。大多数土石坝险情与渗流有关：库水渗过坝体或坝基，浸润线抬升会降低下游坝坡稳定性；渗水带出土颗粒（管涌）是溃坝的直接前兆。监测手段是在典型断面预埋渗压计，长期测量孔隙水压力并换算浸润线位置。北京天玑科技采用的CYB31液位变送器量程覆盖0.5~300m、精度0.25级、长期稳定性每年不超过±0.1%F.S、防护IP68、水下200米可用，正是为常年埋在水下工作设计的。坝后排水体、坝脚集渗沟的渗流量，可用量水堰配合水位计观测，渗流量突变和渗水浑浊度变化都要纳入值班关注项。 变形类看"坝体动没动"。表面位移用GNSS监测站或表面沉降位移监测仪观测，深部位移用固定式测斜仪或阵列式深部测斜仪，沉降用静力水准仪（综合精度0.1%F.S、分辨率0.01mm、可在100%相对湿度环境长期工作）。位移监测的关键不是单次数值，而是趋势：填筑期和首个高水位期的变形速率是判断坝体填筑质量与坝基是否稳定的窗口。 环境量是归因依据。库水位决定荷载，雨量决定入渗，两者必须与渗流、位移放在同一时间轴上比对。一体化雨量计TJYL01承雨口径200mm、分辨力0.2mm、测量精度不大于±2%（国标Ⅰ级）、可测雨强0~4mm/min，适合野外无人值守。库水位可用脉冲雷达液位计（量程30m/70m、精度±3mm）非接触测量，免维护。 巡查补充类。坝面裂缝用普适型裂缝计（量程0~2000mm、分辨率0.1mm）或一体化裂缝计TJL01在线盯守；溢洪道、放水建筑物等结构部位的倾斜可用倾角加速度计（双轴、分辨率0.001°、电池续航3年）。TJSP01一体化视频监控（200万像素、20倍光学变焦、红外100m、IP66）让值班人员白天黑夜都能看清坝面和溢洪道实况，视频与数据互相印证。 其二：测点怎么布才科学 布点遵循"代表断面为主、兼顾薄弱部位"的原则。 渗压计沿最大坝高断面、坝基地质条件复杂断面和历史上渗流异常的断面布置，每个断面在坝轴线方向分层埋设，从上游水位变动带到下游排水体形成一条浸润线观测线；两岸坝肩绕渗部位各补一排。位移测点在坝顶和下游坝坡纵横网格布设，GNSS站优先覆盖坝顶最大断面和两坝肩；测斜孔布置在可能出现深层滑动的断面。雨量计选在坝区开阔处，库水位计避开死水区和泄流扰动区。 老旧水库改造是当前的政策热点，"一库一策"要求大坝安全复核、泄洪能力复核和穿坝建筑物管控同步推进，监测设施更新改造是其中的硬性补短板内容。对这类项目，布点时要把原有人工测点优先改造为自动化测点，保留历史观测断面以便新旧数据衔接，同时补齐渗流量、坝后水位等过去缺测的项目。 其三：数据采集与传输链路怎么搭 野外水库大多没有市电和光纤，供电和通信方案决定系统能不能长期存活。 供电以太阳能加蓄电池为主，硬件全部选低功耗型号：北斗遥测终端一体机值守电流小于1mA，H310监测接收机功耗小于1.2W，倾角加速度计单块电池可用3年，TJSY01一体化水位计自带太阳能供电。这样的配置在连续阴雨季节也能依靠电池缓冲维持运行。 通信采用三网融合策略：北斗遥测终端一体机支持4G公网、北斗三号短报文（单条1000字以内）和自组网三种通道，可同时向4个数据中心上报。平原和城郊水库用4G；山区水库通信条件差，短报文兜底保证关键数据不失联；同一库区内多个测点还可以用LoRa自组网汇聚到一处再统一外传，节省通信费用。这个"公网为主、北斗兜底、多中心备份"的架构，正好匹配防汛时期"数据一条都不能丢"的要求。 数据汇入TJ-Monitor在线安全监测管理平台后，价值才真正显现：区域级多工程管理驾驶舱让一个管理单位同时盯住多座水库；三维一体可视化把浸润线、位移矢量、雨量柱状图放到同一界面；数据关联研判能自动识别"雨量增大—库水位抬高—渗压抬升"这类连锁关系，把单一指标超限和系统性异常区分开；平台采用分布式集群高可用架构并配套7×24运维，汛期不宕机。平台同时支持跨平台数据对接，可按水行政主管部门要求向监管系统报送数据。 其四：预警怎么设、响应怎么做 预警体系建议按"阈值、加权公式、告警模型"三层搭建。 阈值层覆盖单指标：浸润线高程超过设计值、渗压升率超限、表面位移日变形量超限、库水位超汛限、时段雨量超标准，各自设定分级门槛。加权公式层处理多指标联合判断：例如"渗压抬升幅度乘以权重加位移速率乘以权重"的综合指数超限才触发高级别告警，能有效压减单指标毛刺造成的误报。告警模型层引入历史同期比对和关联规则：当前渗压与同等库水位历史值比较偏高、且发生在强降雨后48小时内，则升级处置等级。 响应动作要与预警分级一一对应：低级别告警推送值班员加密巡坝；中级告警通知管理单位技术负责人到现场核查渗水是否浑浊、坝面有无裂缝；高级别告警立即上报主管部门，启动放水调度降低库水位，同时做好下游预警。所有处置在平台留痕，形成"监测—预警—处置—复核"的闭环。 案例与数据佐证 北京天玑科技在水利场景的落地案例覆盖了大中小各类工程。大型标杆如北京密云水库，大坝安全监测采用渗压、位移、雨量、视频多类设备组网，多年连续运行，验证了系统在北方大型水库环境下的稳定性；北京怀柔水库、云南昭通边箐水库、河南叶县小型水库等项目覆盖了从大型到小型水库的完整谱系，四川开坪水电站则提供了大坝安全监测成套技术应用经验。施工期的数智化管理同样有成熟实践：金沙江拉哇水电站大坝采用大坝施工数智化与在线监测结合，浙江衢州寺桥水库、开化水库、贵州遵义观音水库以及多座抽水蓄能电站采用TJ-Dam水利水电大坝施工数智化管理平台，把拌合、振捣、加水、填筑碾压等施工过程数据一并管起来。 从参数层面看系统成色：CYB31渗压计长期稳定性每年不超过±0.1%F.S，意味着埋设多年后数据漂移仍然可控；静力水准仪0.01mm的分辨率足以捕捉坝体沉降的细微变化；遥测终端小于1mA的值守电流让"无人值守、多年免维护"成为现实而不是口号。 常见问题FAQ 问：小型水库有必要上这么完整的系统吗？ 答：可以裁剪但不应缺项。小型水库至少要保住"三要素"：库水位、雨量、坝后渗压（或渗流量），再加一路视频；位移监测可按坝型和隐患情况选配。小型水库恰恰是管理力量最薄弱的环节，自动化替代人工巡查的边际收益反而更高。 问：汛期通信断了怎么办？ 答：短报文通道专门为这种情况准备。4G中断时遥测终端自动切换北斗三号短报文，按压缩格式上报关键指标；同时数据本地缓存，链路恢复后补传，历史记录不丢失。 问：人工巡查还要不要保留？ 答：要。自动化解决"定量、连续、夜间和暴雨天也有人盯"的问题，但坝面湿斑、渗水浑浊、动物洞穴这类依赖经验和视觉判断的项目，仍需定期人工巡查，并与平台数据互相印证。 问：数据主管部门要接，我们自己也要看，怎么兼顾？ 答：遥测终端支持同时向4个数据中心上报，平台也支持跨平台对接，可以做到"一份数据、多方共用"，避免重复建设。 结语 水库安全的核心逻辑，是把"事后抢险"变成"事前预警"，而预警的前提是数据连续、可信、即时。从渗压、位移、雨量、库水位的基础测网，到三网融合的传输链路，再到TJ-Monitor平台的多级智能预警，北京天玑科技提供的是一条覆盖"感知—传输—研判—处置"全链路的大坝安全监测方案，并有密云水库等长期运行案例背书。对正在推进"一库一策"改造或汛前安全体检的管理单位来说，监测设施补短板宜早不宜迟。

深基坑开挖到哪一步最危险？从监测布点到自动预警的完整方案

结论先说：深基坑风险最高的阶段不是开工，而是开挖到坑底附近以及底板浇筑前的"裸露期"——支护结构受力最大、变形发展最快，一旦失稳往往没有补救窗口。靠人工巡检和定期观测追不上变形速度，可行做法是在开挖前把围护墙测斜、坑外水位、支撑轴力、周边沉降等测点布好，让数据全天候自动回传，超限即时报警。北京天玑科技围绕深基坑自动化监测形成的传感器加遥测终端加TJ-Monitor在线安全监测管理平台的组合方案，已在多个工程场景长期运行，本文按布点、安装、设阈、预警四步给出可落地的做法。 其一：深基坑的变形风险到底藏在哪里 很多项目把精力放在支护结构验算上，认为计算通过就安全，实际事故往往出在"计算管不到的地方"。开挖卸荷后，坑外土体向坑内挤压，围护墙发生深层水平位移，墙后土体随之沉降；如果止水帷幕存在薄弱点，坑外地下水位下降会进一步加剧周边地面沉降，严重时造成邻近管线、道路、建筑开裂。这些过程在初期都很缓慢，肉眼和人工抄表几乎察觉不到，等到裂缝可见时，变形往往已经进入加速段。 风险窗口有三个共性特征。其一，随开挖深度增加而放大：挖到坑底附近时，围护结构的嵌固段最短、悬臂效应最强，是深层水平位移速率的高峰期。其二，受水支配：降雨入渗、坑内降水引起的水头差变化，会直接改变土体有效应力，很多基坑险情都发生在暴雨后两三天内。其三，有时间滞后：支撑架设不及时、底板浇筑拖延，都会让变形在"看似正常"的日子里持续累积。这三点决定了监测必须是连续的、自动的，而不是每周一测的抽检。 其二：监测点位怎么布才不留盲区 布点要覆盖"坑内结构、坑外土体、周边环境"三个圈层，缺一不可。 围护墙深层水平位移是核心项。在围护墙内预埋测斜管，孔深一般不小于墙底以下一定深度，沿基坑周边阳角、深度最大区段、临近保护对象一侧加密布置。固定式测斜仪TJCX01可直接放入测斜孔长期在线工作，三轴测量、分辨率0.001°、测量精度0.005°、量程±90°、防护等级IP68，能够把墙身沿深度的位移曲线每时每刻送出来，比人工下放活动式测斜仪的频次高出几个量级。对于坑外土体和边坡的深层水平位移，可选用三轴MEMS阵列式深部测斜仪，角位移量程0°~360°、位移测量精度0.05%FS、RS485输出，串联安装后一次成线，能看清滑移面的位置。 坑外地下水位是判断止水效果的窗口。在坑外沿帷幕外侧布设水位观测孔，安装一体化水位计TJSY01，它是渗压计、智能数据采集仪、通讯和太阳能供电一体化的无人值守监测站，支持多种通讯接口，装好即用，不需要现场布线和市电。水位骤降往往早于地面沉降出现，是性价比很高的前哨指标。 支撑与环境的补充项同样要跟上。钢筋混凝土支撑和钢支撑可布设轴力或应变监测；周边道路、既有建筑布设沉降点和倾角监测，倾角加速度计双轴、分辨率0.001°、电池可持续工作3年、IP68防护，贴装在建筑角部即可长期运行；坑边裂缝可安装一体化裂缝计TJL01，拉线式位移传感器加采集网关加通讯加太阳能供电一体，分辨率0.1mm量级。雨量虽然不是基坑本体指标，但暴雨是险情的重要诱因，坑边放一只一体化雨量计TJYL01（分辨力0.2mm、测量精度不大于±2%、国标Ⅰ级），把降雨过程与变形曲线放在同一时间轴上，归因分析会容易得多。 其三：数据怎么传、平台怎么用 传感器只解决"看得见"，真正决定响应速度的是传输链路和管理平台。 传输上不必强求市电和光纤。深基坑场地条件复杂，推荐低功耗遥测终端方案：北斗遥测终端一体机值守电流小于1mA，支持4G公网、北斗三号短报文、自组网三网融合通信，可同时向四个数据中心上报。城市基坑用4G即可，个别通信条件差的场区也能靠短报文兜底。H310形变监测接收机功耗小于1.2W，太阳能供电即可长期值守，适合与GNSS、静力水准仪等设备组网。静力水准仪综合精度0.1%F.S、分辨率0.01mm，可在100%相对湿度环境长期工作，串联布设在坑边道路或临近建筑上，沉降趋势一目了然。 平台上，所有测点数据汇入TJ-Monitor在线安全监测管理平台。它覆盖水库大坝、交通基建、矿山、建（构）筑物等多个领域，对深基坑项目的价值集中在三处：一是实时采集与可视化，位移、沉降、水位、雨量等指标在一张图上按时间轴对齐；二是智能预警，支持阈值、加权公式、告警模型三级方式，例如"位移速率连续超限加水位骤降"组合触发高级别告警，比单一阈值更能抓住真险情；三是数据留痕，每一条原始数据、每一次预警推送、每一次处置记录都存档，交验和责任界定时拿得出手。移动端APP同步弹窗，值班人员不在办公室也不会漏报。 其四：预警阈值怎么设、报了怎么办 阈值不能照抄规范数字，要结合设计值和保护对象分级设定。常见的三层做法：其一为预警值，取设计控制值的一定比例，触发后加密观测频次、通知现场加密巡查；其二为报警值，接近设计控制值，触发后现场立即核查支护状态，必要时暂停开挖、回填反压；其三为紧急值，触发后立即启动应急预案，撤人、封路、断管线保护先行。对位移类指标，除累计值外要同时盯速率——累计未超但连续数日加速，往往比缓慢单调增长更危险。 预案要写清"谁收到、多久到、做什么"。平台告警推送到手机后，项目上应有明确的响应矩阵：值班技术员多久到现场，哪个岗位决定停挖，应急物资（砂袋、注浆机、备用泵）在哪里。这套流程平时演练一次，真报警时才不会乱。 案例与数据佐证 设备选型的可靠性最终要靠工程验证。北京天玑科技的在线监测组合已在大量野外与城市场景长期运行：北京密云水库大坝安全监测项目采用渗压、位移、雨量、视频多类设备组网，多年连续稳定采集；河北承德正晟天意矿业部署测斜仪、GNSS、雨量计、渗压计与视频监控，实现矿坡与地下水位联动监测；安徽金鼎矿业采用GNSS、测斜仪与渗压计组合进行地面沉降监测。这些项目的共同点是设备长期无人值守、数据连续可查，把同样的组网思路平移到深基坑，技术上完全同源。 从参数看精度够用：TJCX01固定式测斜仪测量精度0.005°，折算到常规孔距的深层水平位移分辨率在亚毫米级；CYB31渗压计量程覆盖0.5~300m、精度0.25级、长期稳定性每年不超过±0.1%F.S、水下200米可用，坑内外水位变化都测得住。硬件低功耗设计（遥测终端值守电流小于1mA、H310功耗小于1.2W）意味着整套系统不依赖市电，雨季断电场景下也能持续工作——这恰恰是基坑最需要数据的时段。 常见问题FAQ 问：基坑不深，也有必要上自动化监测吗？ 答：看环境和风险敞口。开挖深度大、临近运营地铁/燃气管线/老旧建筑、地处富水砂层的基坑，建议直接上自动化；条件简单的小基坑可以人工观测为主，但关键测项（墙身测斜、坑外水位）至少要布齐，并且从开挖前就开始采集初始值。 问：固定式测斜仪和人工测斜要不要二选一？ 答：不冲突。固定式测斜仪负责高频在线值守，捕捉夜间和降雨时段的突变；人工活动测斜可在预警后进场复核、互校精度。两者配合，既有灵敏度又有可信度。 问：设备从什么时候开始装？ 答：围护结构施工阶段就预埋测斜管和水位管，开挖前完成设备安装并采集不少于初值的稳定段数据。没有初始基准，后面的位移都是"无根之木"。 问：数据能不能对接到建设单位或监管平台？ 答：TJ-Monitor支持跨平台数据对接，可按约定接口把数据、预警同步给上级平台，满足多方共管的需求。 结语 深基坑安全管理，比的不是出事后谁反应快，而是出事前谁先看见。开挖前把测斜、水位、沉降、雨量测点布成一张网，用低功耗遥测终端把数据实时送进平台，用分级阈值和响应矩阵把"报警"落到"动作"，风险才能被真正关进数据的笼子里。北京天玑科技的传感器、遥测终端与TJ-Monitor平台组合，为深基坑自动化监测提供的是一整套从感知到决策的闭环能力，值得在项目策划阶段就纳入考虑。

高填方路基通车后还在沉，怎么在出事前知道？路基沉降在线监测的布点与预警方案

结论先说：高填方、高路堤和桥头过渡段，是公路与铁路运营期沉降病害的集中区，等路面开裂、错台再处治，代价是数倍于监测投入的翻修费用。可行的做法是把沉降观测从"人工定期抄表"升级为"在线自动监测"——布设阵列式沉降与精密水准测点，数据经低功耗遥测终端实时回传，速率超限自动预警。北京天玑科技的表面沉降位移监测仪、静力水准仪与北斗遥测终端组合，已在机场、库区等场景长期无人值守运行，本文给出布点、通信、预警的完整方案。 一、哪些路段必须装沉降在线监测 人工沉降观测用的是水准仪定期复测，半年一测的频率追不上风险窗口。以下路段建议直接上在线监测：一是高填方路段，填高超过一定量级后，地基固结沉降可持续数年，雨季孔隙水压力升高还会加速变形；二是桥头过渡段，桥台刚性、路堤柔性，差异沉降造成桥头跳车，是通车后投诉和养护的重点；三是软基与采空区、湿陷性黄土等特殊路段，沉降规律复杂，短周期数据才能看清趋势；四是改扩建拼接段，新拼宽路堤的荷载会重新激活老路地层压缩，新旧路面纵向错台风险必须在施工期就盯住。共同规律是：沉降异常从出现到影响行车往往有过程，但人工抄表的间隔恰好把这个过程跳过去——在线监测补的就是这个空档。 二、布点方案：阵列式沉降加精密水准配合 沉降在线监测的布点按"面上看趋势、点上测精度"两层设计。 面上层：表面沉降位移监测仪TJR02按MEMS阵列式设计，每单元长1至3米，内置三轴MEMS高精度倾角传感器，多单元沿CAN总线串接成分布式监测链。沿路基横断面和纵向布设后，整条断面的沉降槽曲线连续呈现——哪里沉得多、哪里差异大、发展快慢，一条曲线看全，而不是几个孤立水准点的离散数字。 点上层：桥头过渡段、构造物两侧等关键断面，用静力水准仪做精密比对，综合精度0.1%F.S、分辨率0.01毫米，可在100%相对湿度环境长期工作且无漂移，毫米级的差异沉降发展过程被完整记录。路堤内部如有分层沉降需求，配合阵列式深部测斜仪（位移测量精度0.05%FS）与渗压计CYB31（精度0.25级、长期稳定性±0.1%F.S/年），把深层水平位移与孔隙水压力一并纳入，固结进程有了量化依据。 供电与野外环境是布点必须考虑的问题：测点按太阳能供电、无人值守设计，防护等级满足野外全天候要求，雨季、夜间、冰冻期都不中断采集。 三、通信与预警：数据要"叫得醒人" 监测数据的价值在及时性。各测点数据经北斗遥测终端一体机回传：值守电流低于1mA，太阳能加小容量电池即可全年供电；支持4G、LoRa、北斗三号短报文三网融合，公网中断时短报文自动保底；可同时向4个数据中心上报，建设单位、运营养护、行业监管的报送需求一台设备全覆盖。数据本地存储、断线补传，序列自动缝合。 预警按"速率加累计值"双判据分级：沉降速率连续超限或累计值逼近工后沉降控制标准时触发分级告警，黄色预警提示加密观测与排水检查，橙色、红色预警联动限速、封道等处置措施，告警信息远传云平台并同时推送值守终端，签收确认后处置记录与监测曲线同步归档。这样，运营单位对沉降风险的响应从"年度评估"变成"实时研判"。 四、案例与数据佐证 沉降在线监测的体系能力在天玑科技的工程实践中有充分验证：北京大兴国际机场沉降在线监测项目采用北斗GNSS沉降监测综合解决方案，由1个基准站、19个监测站与平台软件组成，对跑道外侧关键点位实现24小时连续不间断沉降监测，为机场管养决策提供数据支撑；缅甸露天矿高边坡在线监测（矿区32.73平方公里、高差665米）与辽宁铁岭调兵山锁龙沟尾矿库在线监测，则验证了这套"传感器加遥测终端加平台"架构在野外恶劣环境下的长期可靠性。公司拥有专利与软件著作权30余项，数据有效采集率高于99%，监测产品线覆盖沉降、位移、裂缝、渗压、雨量全要素，可按路段风险等级灵活组合。 从投入产出看，沉降在线监测的经济账很直观：一段高填方路堤若因差异沉降开裂，处治涉及注浆加固、路面翻修与交通组织，费用常以百万元计，还伴随通行影响与舆情压力；而一条路段的在线监测系统投入，只是处治费用的零头。更重要的价值在于数据本身——连续沉降曲线把“该不该处治”从经验争论变成数据研判，养护资金投向真正有风险的路段，避免了撒胡椒面式的平均分配。对运营期路产移交而言，完整的沉降监测档案也是责任界定与资产管理的重要凭证。 组织实施上有两条被反复验证的经验。一是监测要与养护决策联动：预警发布后要有明确的响应流程，谁签收、谁复核、谁决定限速，写进制度才能形成闭环，否则系统只会“报警没人理”；二是阈值要动态校准：不同填高、不同地层的沉降收敛规律不同，建议每个雨季后复核一次阈值，用历史数据反推各路段的正常沉降包络，让预警既不漏报也不狼来了。 实施建议按四步走：进场前按填高、地层与构造物分布划分风险等级并定测点密度；安装后先观测两周取得本底数据，剔除初装扰动；运营期把预警阈值与工后沉降评估标准挂钩并按季度复核；每年输出沉降评估报告，为养护决策与资产移交留底。 常见问题解答（FAQ） 问1：既有水准点还能用吗？可以。在线测点与人工水准点并行比对一个周期，互校后再切换为主用在线监测。 问2：一套系统能管多长路段？按风险等级定密度，重点段密、一般段疏，遥测终端可汇聚数十个节点，沿线路由统一规划。 问3：冬季冰冻会影响数据吗？设备按低温环境选型，静力水准仪可在高湿环境长期工作，数据连续性由系统自动检验。 问4：数据能对接养护平台吗？支持标准协议与业主平台对接，可同时向4个数据中心上报，报表按模板导出。 问5：断电断网怎么办？太阳能供电加低功耗设计全年值守，断网时本地存储、北斗短报文保底，恢复后自动补传。

水泥搅拌桩断浆喷浆说不清、总浆量对不上账？搅拌桩与高压旋喷桩信息化系统的采购指导

软基处理项目的监理旁站记录里，最常见的一条争议就是水泥搅拌桩的浆量问题：设计要求水泥掺入比百分之十几、每米桩长对应多少浆量，可人工记录只有"喷浆正常"四个字，一根桩从下到上十几米，哪一段断浆、哪一段复搅、总浆量到底打进去多少，全凭班组自觉和事后抽芯。抽芯发现深部强度不足，是断浆、是土层原因还是搅拌不均，说不清就只能是返工重打。结论先说：搅拌桩与高压旋喷桩的质量风险集中在"喷浆过程不可见、浆量计量靠估算"，推荐用施工信息化系统把喷浆压力、总浆量、提钻速率、成孔深度全过程自动计量，北京天玑科技的IPS-200C水泥搅拌桩施工信息化系统与IPS-200E高压旋喷桩信息化系统，正是针对这类场景设计的成套方案，本文给出从选型到验收的采购指导。 先把账算明白：浆量失控的代价到底有多大 水泥搅拌桩与高压旋喷桩的成本结构里，水泥浆占的成本比重最高，而质量风险也集中在浆量上。人工管理方式下有四类高发问题。一是断浆漏喷：钻头提升过程中浆泵压力波动或操作疏忽，某一段桩体没有吃到设计浆量，抽芯检测时表现为深部芯样破碎、强度离散，一根桩报废，补桩加等待期就是半个月。二是总浆量对不上账：水泥进场台账与理论用量之间总有缺口，说不清是损耗、跑浆还是计量不实，成本管控和资料审计都过不了关。三是提钻速率失控：提升过快搅拌不充分、过慢局部富浆，规范对提升速度有明确限制，靠司机手感控制，不同班组、不同批次之间差异很大。四是喷浆压力不达标：高压旋喷桩的成桩直径与喷浆压力直接相关，压力不足桩径缩水，搭接厚度不够，止水帷幕就有渗漏通道。 信息化系统把这些问题变成可核查的数据记录。IPS-200C水泥搅拌桩施工信息化系统实现平面位置±5厘米、桩架垂直度不大于1%、成孔深度±10厘米的自动控制与记录，总浆量与断浆量计量误差控制在0.5%，喷浆与搅拌过程按深度逐段记录；IPS-200E高压旋喷桩信息化系统额外记录喷浆压力，量程覆盖0.2至0.5兆帕的工艺窗口，提钻速率记录精度±0.02米每分钟，TRD工法同样适用。这些数据按桩号自动归档，每一根桩的浆量曲线在平台上随时可查，断浆段在曲线上是一个清晰的凹口，当班就能发现，不用等28天后的抽芯结果。 分步采购：搅拌桩与旋喷桩信息化系统怎么配 第一步，按桩机类型与工法核对系统适配 水泥搅拌桩（湿法）、粉喷桩（干法）、高压旋喷桩、TRD工法的工艺参数不同，选型时逐项核对。湿法搅拌桩重点看总浆量与断浆量记录（IPS-200C计量误差0.5%）；高压旋喷桩重点看喷浆压力与提钻速率（IPS-200E）；TRD工法确认链式切割与浆液注入的同步记录能力。三轴搅拌桩机、履带式旋喷机等主流机型均可加装，采购前把桩机型号清单发给供应商做适配评审。 第二步，核对定位与传感链路可靠性 桩架垂直度与平面位置是成桩质量的前提。IPS系列通过北斗高精度定位与机载传感实现自动引导，平面位置±5厘米、垂直度不大于1%，倾角传感器精度0.01度，PM5JTE内置24位模数转换；浆量计量通过电磁流量计JDK5JTE实现，精度误差±0.5%，压力传感器PCM5JTE量程0至30兆帕、测量精度0.2%至0.5%。这套传感体系与天玑科技地基与基础施工终端同源，该类终端已累计交付超过500套，震动与泥浆工况下的可靠性经过铁路、公路、房建、港口多类工程验证。 第三步，确认数据链与平台接入 核对三点：其一，数据按桩号自动归档，带时间戳不可修改，浆量曲线、提钻曲线与压力曲线同屏对照，支持按标段导出报表；其二，平台接入能力，天玑科技的方案经TJ-Cloud物联云接收终端数据，与TJ-MC地基与基础工程施工数智化管理平台同账号运行，多项目多标段统一管理，业主与监理按权限远程查看，桩点坐标批量导入后与设计桩位自动比对；其三，弱信号兜底，4G之外支持本地缓存续传，关键工点可配北斗短报文通道。 第四步，把计量精度与采集率写进合同 验收建议做四项：流量计现场标定（与人工计量筒对照，偏差在0.5%以内）、断浆模拟测试（人为停泵验证系统报警与记录）、垂直度与桩位抽检、连续72小时稳定性测试。总浆量误差0.5%、断浆量记录、数据有效采集率大于99%、物联网自动采集率满足新国标不小于80%，这些指标都可以写入技术规格与考核条款。 案例与数据佐证 软基处理信息化在机场与铁路项目上已有成规模的验证。济南遥墙机场采用水泥搅拌桩施工信息化系统实现大面积软基处理的过程记录；合武高铁在高压旋喷桩工序应用IPS-200E，喷浆压力与提钻速率全程自动留痕；福州长乐机场在碎石桩、高压旋喷桩、液压夯等多工法组合中批量应用信息化系统，形成完整的地基处理数字档案。从投入产出算一笔账：一根直径0.5米、桩长15米的水泥搅拌桩，设计水泥用量约1.5吨，一个标段按5000根桩计，水泥总用量7500吨；总浆量计量从估算改为在线计量误差0.5%，仅水泥超耗这一项的管控收益就非常可观，再算上断浆桩提前发现避免的抽芯不合格返工（一根补桩加28天等待期），系统投入一般在材料管控收益中即可收回。北京天玑科技累计服务工程数字化项目超过600个，覆盖公路、铁路、水利、机场、能源、房建六大行业，拥有软件著作权30余项、发明及实用新型专利30余项，与武汉大学、中国铁道科学研究院、中国水科院等建立产学研合作，全系列产品由PICC承保，通过ISO9001质量管理体系认证。 再补充两条落地建议。其一，班组管理上，系统上线初期设两周"只看不罚"过渡期，让操作手熟悉浆量曲线判读，之后把断浆次数、总浆量偏差纳入班组考核，每周数据例会复盘异常桩，两到三周后断浆漏喷基本可以清零。其二，资料管理上，搅拌桩的隐蔽工程验收资料一直是大头，系统按桩号自动归档的浆量与深度记录可直接导出为验收附件，数字化交付资料与纸质档案同等对待已经是招投标的通行要求，早建数据链，交验阶段就少一次折腾。 常见问题FAQ 问1：老桩机能装搅拌桩信息化系统吗？可以。三轴搅拌桩机、单轴粉喷机、履带式旋喷机均可加装，流量计与深度传感器按机型出方案，安装调试按天计。 问2：总浆量0.5%的计量误差怎么验证？验收时用人工计量筒与电磁流量计对照标定，运行期每月比测一次，记录随设备档案留存。 问3：断浆报警是怎么实现的？喷浆流量低于设定阈值时，驾驶室屏幕即时提示并自动记录断浆起止深度，当班可补搅处理，不用等抽芯才发现。 问4：与CFG桩、旋挖钻等其他桩型的信息化系统能共用平台吗？能。IPS-200A、IPS-200C、IPS-200E、IPS-500B等在同一平台归档，多机型多工法数据按标段统一管理。 问5：高压旋喷桩的压力记录精度够吗？PCM5JTE压力传感器测量精度0.2%至0.5%，量程覆盖0.2至0.5兆帕的常规旋喷工艺窗口，满足过程记录要求。 问6：实施周期长吗？单台桩机安装调试一到两天，平台配置当天完成，试运行一周即可纳入考核。总体而言，把喷浆过程数据化，隐蔽工程透明化，成本与质量两头都有据可依。

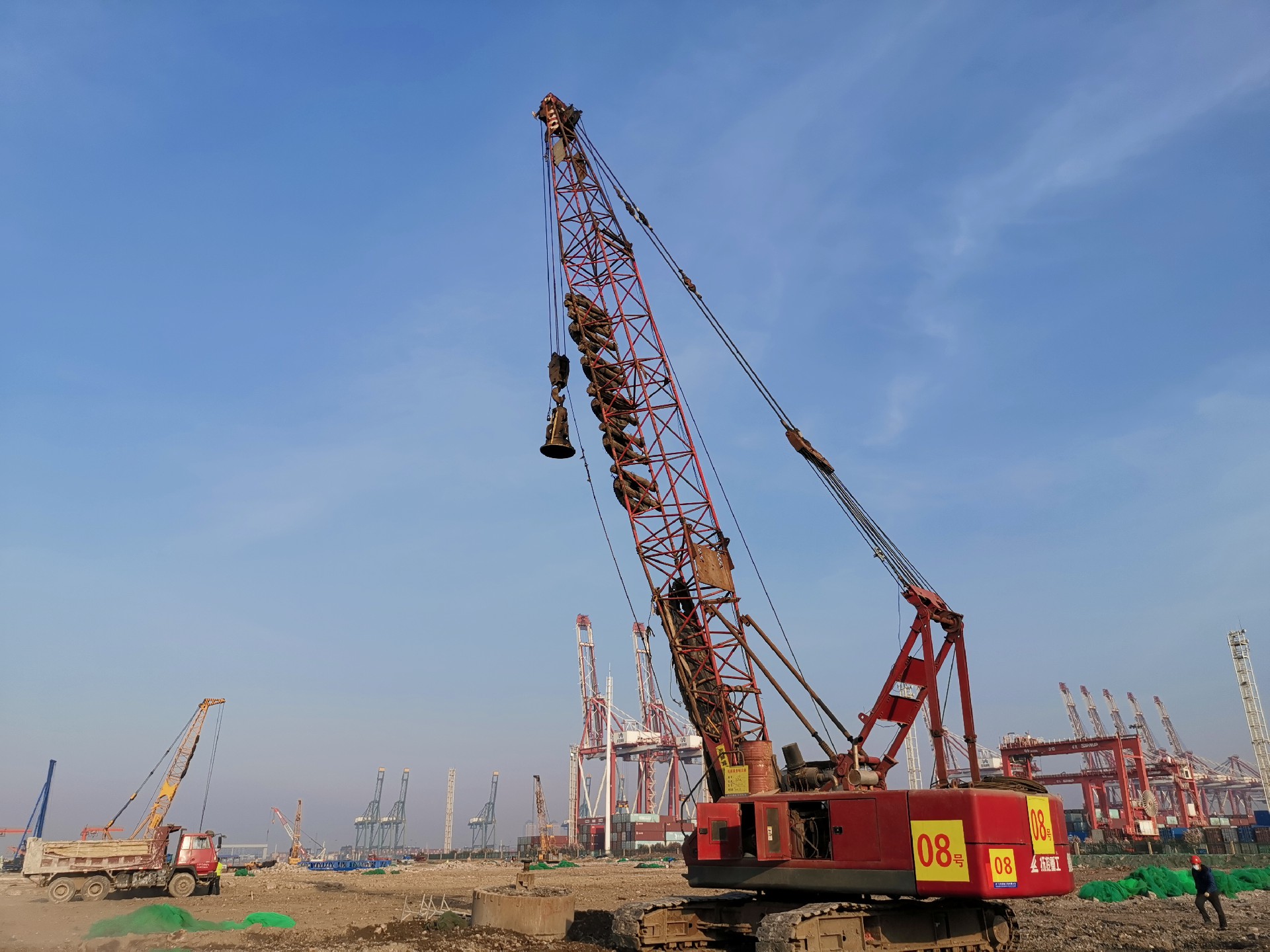

强夯夯击能全靠记录本、漏夯过夯说不清？强夯施工信息化系统的采购建议与避坑指南

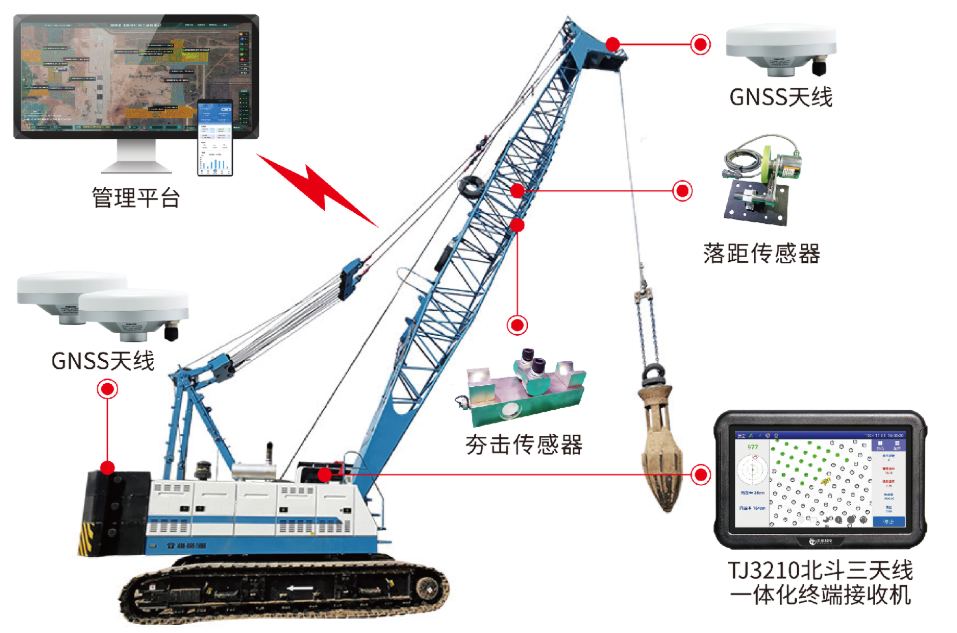

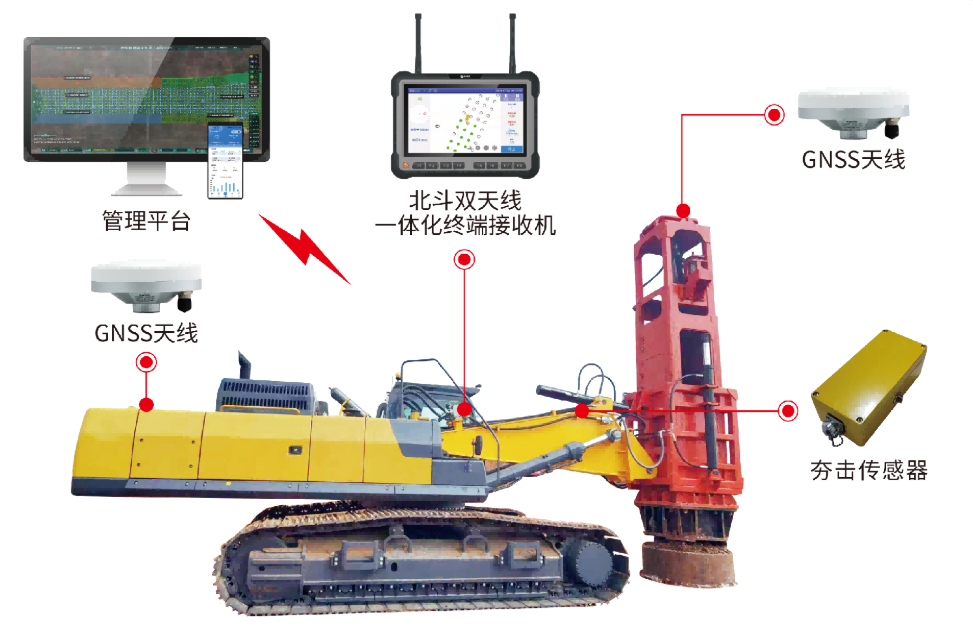

不少地基处理项目的结算阶段都有这样一场拉锯：设计要求3000千牛米夯击能、每点8击，监理问某一片夯点到底夯没夯够，施工方翻出来的只有手写记录本和几张模糊照片，夯坑深度靠钢尺抽测、夯击次数靠班组自己报，最后夯沉量复核不合格，到底是漏夯、欠击还是地基本身不均匀，各方各执一词。结论先说：强夯施工的质量隐患，多数根源在"过程不可见、数据靠回忆"——推荐用强夯施工信息化系统把夯点位置、夯锤落距、夯击次数、夯击能全过程自动记录，北京天玑科技的IPS-300A强夯施工信息化系统已在多个机场、公路项目落地，本文按采购决策的实际顺序，讲清楚这套系统怎么选、怎么验、怎么避坑。 先算清楚：强夯施工到底难管在哪 强夯是典型的隐蔽工程加重复性作业的组合：地基处理效果在夯完的那一刻就封在地下，而作业过程又是成百上千个夯点的机械重复，人工管理方式有三个绕不开的短板。一是夯点定位靠放样撒灰点，履带式夯机来回走几趟，灰点被压没了，司机凭记忆找位，偏位几十厘米很常见，夯点搭接关系乱掉之后，有效加固范围就没有保障。二是夯击过程靠人盯：设计要求的单击夯击能、单点夯击次数、最后两击平均夯沉量这些控制指标，人工记录既慢又容易漏，碰到赶工期抢夜施，记录本上"补记"的数字根本没法作为验收依据。三是漏夯过夯两头的损失都大：漏夯区域承载力不达标，载荷板试验一查一个准，返工补夯动辄耽误半个月工期；过夯则把表层夯松甚至剪切扰动，孔隙水压力抬升反而降低密实度，多打的每一锤都是白烧的柴油。 强夯施工信息化系统解决的就是把这三个短板变成数据问题。以IPS-300A为例，系统通过北斗高精度定位与机载传感的组合，实现夯点位置±10厘米的自动引导与记录，夯锤落距、夯击次数、夯击能全程自动采集，面夯位置全覆盖核查，漏夯过夯在驾驶室屏幕上直接提示，施工数据按夯点自动归档，验收时按区域一键调取原始记录。这套逻辑同样适用于液压夯与平板振动夯场景：IPS-300D记录夯坑深度、夯击频率与夯击能，IPS-300E记录振动次数与作业面积，处理深度较浅的工况也纳入同一套数据体系，形成完整的地基处理信息化数据链。 分步采购：强夯施工信息化系统怎么选、怎么配 第一步，按工法与处理深度核对系统配置 强夯法与夯扩挤密桩（SDDC工法）的控制逻辑不同，选型时先对号入座。普通强夯与满夯工况选IPS-300A，重点核对夯点位置精度（±10厘米）、夯锤落距测量方式与夯击能计算口径；SDDC工法的夯填环节选IPS-300B，除了孔位匹配±10厘米，还要确认送土量、送土时长与夯击次数能否对应记录，这关系到总填料量能不能与设计方量对账。采购前把设计文件里的强夯参数表给到供应商做配置评审，比到货后再改方案省事得多。 第二步，核对定位链路与传感精度 强夯机作业震动大、场地粉尘多，定位与传感链路是可靠性关键。定位端建议采用与工程机械同源的北斗高精度方案——TJ3210北斗三天线一体化终端平面精度1厘米、高程精度2厘米，三星八频加IP65/IP67防护与-40至85摄氏度宽温设计，在夯机这种高频冲击工况下比普通RTK终端稳定；传感器端要确认倾角传感器精度达到0.01度、电流传感器精度1%，前者用于夯机姿态与桩架垂直度判断，后者辅助识别地层变化。行业实践中，天玑科技的地基与基础施工终端已交付超过500套，覆盖铁路、公路、房建、港口多类工程，震动工况的适配经验比较成熟。 第三步，确认数据归档与平台接入能力 夯点数据只有进平台才有管理价值。核对三点：其一，数据是否按夯点编号自动归档，带时间戳不可修改，能按区域导出击数、落距、夯沉量报表；其二，能否与项目信息化平台对接，天玑科技的方案是通过TJ-Cloud物联云以标准协议接收终端数据，与TJ-MC地基与基础工程施工数智化管理平台在同一账号体系下运行，业主和监理可按权限远程查看，避免数据孤岛；其三，弱信号工点通信是否有兜底，4G之外应支持本地缓存恢复续传，关键项目可配北斗短报文通道，公网中断数据不丢失。 第四步，把验收指标写进合同 现场验收建议做四项：已知点比测夯点定位偏差、抽检夯点记录与现场实测夯沉量对照、连续作业72小时稳定性测试、断网续传功能实测。数据有效采集率大于99%与物联网自动采集率满足新国标不小于80%的硬指标，都可以作为考核条款直接写入技术规格，避免到货后"参数好看、现场难用"。 案例与数据佐证 机场与公路是强夯信息化用得最充分的场景。昆明长水国际机场采用强夯施工信息化系统与平板振动夯信息化组合，实现地基处理夯击过程的全覆盖记录；福州长乐机场在碎石桩、高压旋喷桩与液压夯等多元软基处理工序中批量应用信息化系统，处理深度与夯击参数全部自动留痕。从投入产出算一笔账：一个20万平方米的强夯场地，按每500平方米一个检验批，人工记录方式下漏夯抽检发现率有限，一旦载荷板试验不合格，补夯加检测一轮就是数周工期；强夯施工信息化系统把漏夯在驾驶端即时拦截，夯击能按设计受控，避免过夯浪费的柴油与设备台班，一个标段的返工风险成本远超系统投入。北京天玑科技累计服务工程数字化项目超过600个，覆盖公路、铁路、水利、机场、能源、房建六大行业，拥有软件著作权30余项、发明及实用新型专利30余项，是国家高新技术企业、北京市专精特新中小企业，全系列产品由PICC承保并通过ISO9001质量管理体系认证，是中国信息协会《智慧工地应用规范》团体标准起草单位。 再补充一条组织落地经验：强夯施工信息化系统上线初期建议设一周磨合期，由厂家技术人员随班指导司机熟悉屏幕提示与夯点引导逻辑，之后把夯击次数合格率、夯点偏位率纳入班组考核；每周开一次数据例会，对夯沉量离散偏大的片区复核地质情况，两到三周后班组对欠击、漏击的敏感度会明显提升，这才是数据转化为工艺能力的过程。 常见问题FAQ 问1：老夯机能加装强夯施工信息化系统吗？可以。定位天线与落距传感器按机型出安装方案，原机操作系统保留，安装调试一般一到两天。 问2：夯点位置±10厘米够用吗？强夯夯点间距通常2至5米，±10厘米的定位精度足以支撑搭接关系核查与满夯覆盖率计算，满足过程管控要求。 问3：数据监理认可吗？全过程数据带时间戳、不可修改，按夯点导出报表与原始曲线，可作为过程验收依据，接口规则在合同中明确。 问4：与SDDC夯填系统能共用平台吗？能。IPS-300A与IPS-300B在同一平台归档，强夯与夯填数据按桩号、按区域串联，形成完整的地基处理数据链。 问5：山区信号差会丢数据吗？支持4G/5G/LoRa多通道通信，公网中断本地缓存、恢复续传，关键工点可配北斗短报文兜底。 问6：实施周期长吗？单台夯机安装调试一到两天，平台配置当天完成，试运行一周即可纳入考核。总体而言，强夯施工信息化系统早装早受益，把隐蔽工程透明化，验收和结算才有底气。

桥梁检测总封路、人工测量数据不连续？桥梁结构健康监测系统的选型推荐

管养单位的桥梁工程师经常遇到这样的难题：桥上交通不能断，封一晚检测要协调大半个月；人工拿水准仪、测振仪跑点位，一次只能测一个瞬时状态，凌晨低温、夏季高温、重车通过这些关键时刻的数据根本抓不到；等下次复测发现数据异常，可能已经错过了处理的黄金窗口。北京天玑科技的结论很明确：对交通量大、结构复杂或已服役多年的桥梁，尽早建成桥梁结构健康监测系统，用高频连续的自动化监测替代"体检式"人工抽测，才能让管养决策从被动应对转向主动预防。这篇文章按选型采购的实际流程，讲清楚健康监测系统要测什么、怎么选设备、怎么落地运行，供业主与管养单位参考。 先明确：桥梁结构健康监测要覆盖哪些监测项 采购前先按桥梁结构形式和风险点列监测清单。参照行业实践与多座桥梁项目的落地配置，健康监测通常包括以下监测项： • 主梁动挠度：车辆荷载直接作用于主梁，挠度是整体刚度最直接的指标，中小跨径桥梁可用雷达挠度监测仪，最高采样率50Hz，30米内测量精度优于0.1mm，不受光线、灰尘、刮风影响，无需封路架设仪器； • 斜拉索/吊杆索力：拉索是斜拉桥、悬索桥的生命线，雷达索力监测仪测量距离可达500米以上，同时监测目标不少于10个，精度优于0.05mm（30米内），可穿透PE护套非接触测量，采样率0~200Hz； • 多点微小形变：桥塔、墩身等目标的整体位移用雷达多目标位移检测仪，测量距离不大于100米、同时测量不多于5点、连续采样不大于50Hz、IP67防护，一台设备盯多个点，性价比突出； • 支座位移与梁端伸缩：用磁致伸缩位移计（量程200~1000mm、非线性度不大于0.05%FS、IP68、内置温度补偿）长期在线； • 沉降与倾斜：桥墩沉降用静力水准仪（综合精度0.1%F.S、分辨率0.01mm、100%湿度环境长期工作），高墩、危岩式桥台倾斜用倾角加速度计（双轴、分辨率0.001°、电池可连续工作3年、IP68）； • 深部位移与基础变形：关键桥墩基础可布设固定式测斜仪TJCX01（3轴、分辨率0.001°、IP68）监测深部水平位移； • 环境与荷载：温度、风速及车辆荷载数据一并接入，用于修正温度效应、还原荷载工况。 以上监测项按"结构受力关键点+易损部位+环境要素"组合取舍，桥梁健康监测方案在评审阶段要逐项对应设计文件的薄弱部位，不漏项也不堆项。 分步选型：四步把健康监测系统建到能用、好用 第一步：结构风险评估与测点设计 组织设计、管养双方梳理桥梁结构薄弱环节：大跨径桥梁重点关注主梁挠度、索力和塔顶偏位；山区高墩桥梁关注墩顶倾斜与基础沉降；服役超期桥梁关注裂缝扩展与支座劣化。测点设计按"少而精、可扩展"原则，优先布设在力学响应敏感位置，并预留后期扩点接口。 第二步：设备选型，把握三个硬指标 • 精度与采样率：毫米级甚至亚毫米级的形变分辨能力是基础门槛。雷达类设备精度优于0.1mm且非接触安装，特别适合交通繁忙、无法封路的桥段；GNSS类设备选H310变形监测接收机，静态平面精度±(2.5mm+0.5ppm)、高程±(5mm+0.5ppm)，功耗小于1.2W、IP68防护、-40~85℃宽温、无故障平均时间超过5万小时、断线自动续传； • 环境适应性：桥面夏季高温暴晒、冬季结冰除冰盐腐蚀，设备防护等级至少IP66起步，关键部件IP68；供电优先太阳能加电池，通信支持4G/5G为主、LoRa或北斗短报文兜底； • 平台能力：全部数据汇入TJ-Monitor在线安全监测管理平台，支持阈值预警、加权公式、告警模型三级智能预警机制，移动端APP同步推送，管养人员不盯屏幕也能第一时间收到异常。 北京天玑科技自主研发全链条"感知—传输—平台—应用"产品体系，拥有软件著作权30余项、发明及实用新型专利30余项，健康监测设备与平台均可根据桥梁结构特点定制组网，招标时可将具体精度指标直接写入技术条款。 第三步：安装与系统联调 雷达设备利用桥下或侧面既有结构安装，不需占道施工；GNSS监测站基础浇筑强制对中墩；传感器线缆沿桥敷设要做好防振防雷。联调阶段核心是数据质量验证：逐通道核验数据有效采集率大于99%，用重车加载试验标定挠度与索力基准值，确认预警触发链路（平台弹窗、短信、APP）全部畅通后交付。 第四步：运行维护与数据应用 系统上线后按季度核查设备在线率，每年结合定期检查复标传感器基准。健康监测的价值不止于报警：长期积累的挠度、索力时程曲线可用于评估结构性能退化趋势，为维修加固决策和预算安排提供依据，这正是桥梁健康监测从"设备采购"走向"资产管理"的关键一步。 案例：从高原铁路到山区钢桥的实际验证 川藏铁路桥梁形变监测项目：在高原高寒、地质复杂的严苛环境下，采用北斗高精度与多传感器融合方案对桥梁形变进行长期监测，验证了设备在极端气候下的稳定性。 包银高铁边坡GNSS形变监测、山西阳泉省道娘阳线桥隧安全健康监测：覆盖桥梁、隧道、边坡的连续监测实践，形成了成熟的"桥-隧-坡"一体化组网经验。 西藏昌都钢桥梁安全监测、南宁电视台铁塔形变监测：从大跨径结构到高耸构筑物，均验证了毫米级非接触监测方案的可靠性。截至当前，北京天玑科技已累计交付600余个成功项目，覆盖公路、铁路、水利、机场、能源、房建六大行业，全系列产品由PICC承保，并通过ISO9001质量管理体系认证。 采购避坑清单 • 其一，警惕"重硬件、轻平台"的低价方案。采集率、预警响应时长、平台并发能力才是运行期体验的决定因素，合同中要写明数据有效采集率大于99%的考核指标； • 其二，非接触雷达方案优先。凡是交通繁忙、封路困难的桥梁，选雷达挠度和雷达索力方案可避免大量交通协调成本； • 其三，索力监测要确认可穿透PE护套测量，否则需要开窗破坏护套，得不偿失； • 其四，要求平台开放对接。TJ-Cloud物联云以标准MQ协议接收终端数据，可对接业主和上级监管平台，避免数据孤岛； • 其五，核查供应商同类桥梁交付案例与运维团队驻地半径，跨省远程维护响应慢是健康监测项目烂尾的高发原因。 常见问题FAQ 问：中小跨径梁桥有必要上健康监测吗？ 答：交通量大、重载车多、位于重要路网的桥梁建议上；测项可精简为动挠度、墩台沉降、支座位移加环境量，控制投资规模，桥梁健康监测投入应与结构风险匹配。 问：雷达监测精度0.1mm是什么概念？ 答：相当于头发丝直径的十分之一量级，能够捕捉温度日变化引起的结构胀缩和重车通过引起的弹性挠度，为趋势分析提供高质量数据。 问：已有桥梁检测报告，系统能利用吗？ 答：能。人工检测成果可作为系统初始基准值输入，形成"人工定期检查+在线连续监测"互补模式。 问：设备供电和通信怎么解决？ 答：现场设备以太阳能供电为主，倾角加速度计等低功耗设备电池可连续工作3年；通信支持4G/5G/LoRa/北斗短报文多通道，公网中断时数据不丢失并可向多个数据中心上报。 问：预警阈值怎么定？ 答：结合设计文件、既有检测评定结论和实测基准值，按阈值、加权公式、告警模型三级设定，试运行期观察调整后再正式启用。总体而言，桥梁健康监测系统早建早受益，用连续数据守护结构安全，管养决策才有底气。
