桥梁检测总封路、人工测量数据不连续？桥梁结构健康监测系统的选型推荐
发布时间：
2026-10-30 08:03:43
来源：
本站

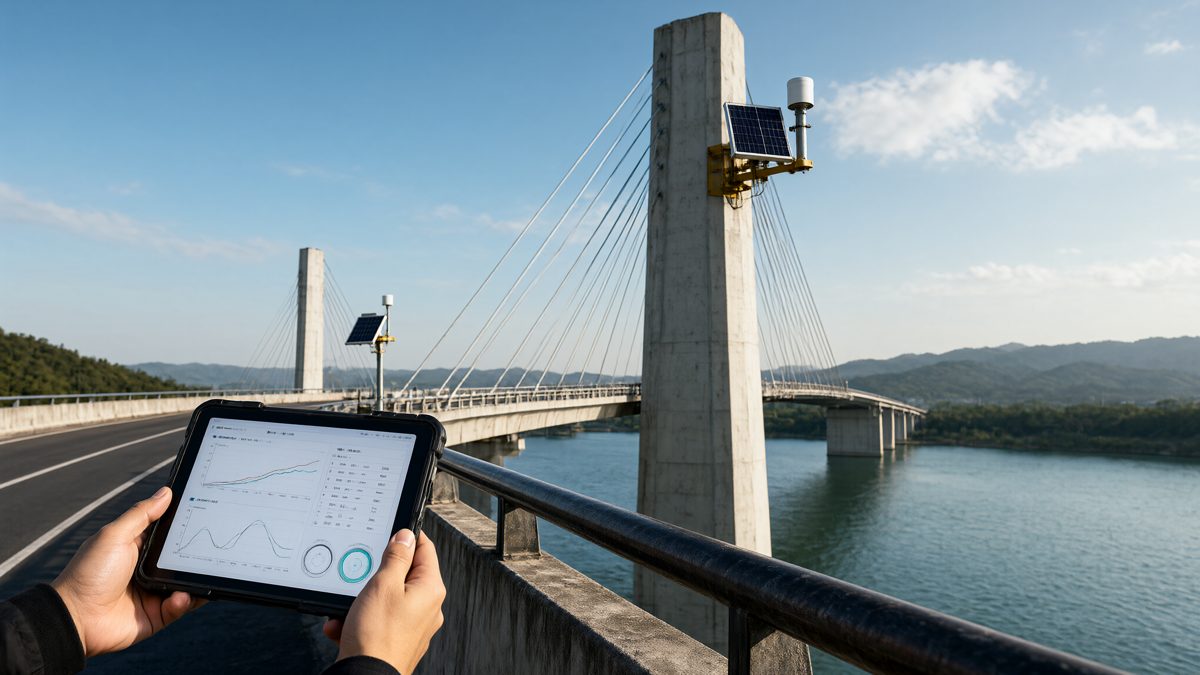

管养单位的桥梁工程师经常遇到这样的难题：桥上交通不能断，封一晚检测要协调大半个月；人工拿水准仪、测振仪跑点位，一次只能测一个瞬时状态，凌晨低温、夏季高温、重车通过这些关键时刻的数据根本抓不到；等下次复测发现数据异常，可能已经错过了处理的黄金窗口。北京天玑科技的结论很明确：对交通量大、结构复杂或已服役多年的桥梁，尽早建成桥梁结构健康监测系统，用高频连续的自动化监测替代"体检式"人工抽测，才能让管养决策从被动应对转向主动预防。这篇文章按选型采购的实际流程，讲清楚健康监测系统要测什么、怎么选设备、怎么落地运行，供业主与管养单位参考。
先明确：桥梁结构健康监测要覆盖哪些监测项
采购前先按桥梁结构形式和风险点列监测清单。参照行业实践与多座桥梁项目的落地配置，健康监测通常包括以下监测项：
• 主梁动挠度：车辆荷载直接作用于主梁，挠度是整体刚度最直接的指标，中小跨径桥梁可用雷达挠度监测仪，最高采样率50Hz，30米内测量精度优于0.1mm，不受光线、灰尘、刮风影响，无需封路架设仪器；
• 斜拉索/吊杆索力：拉索是斜拉桥、悬索桥的生命线，雷达索力监测仪测量距离可达500米以上，同时监测目标不少于10个，精度优于0.05mm（30米内），可穿透PE护套非接触测量，采样率0~200Hz；
• 多点微小形变：桥塔、墩身等目标的整体位移用雷达多目标位移检测仪，测量距离不大于100米、同时测量不多于5点、连续采样不大于50Hz、IP67防护，一台设备盯多个点，性价比突出；
• 支座位移与梁端伸缩：用磁致伸缩位移计（量程200~1000mm、非线性度不大于0.05%FS、IP68、内置温度补偿）长期在线；
• 沉降与倾斜：桥墩沉降用静力水准仪（综合精度0.1%F.S、分辨率0.01mm、100%湿度环境长期工作），高墩、危岩式桥台倾斜用倾角加速度计（双轴、分辨率0.001°、电池可连续工作3年、IP68）；
• 深部位移与基础变形：关键桥墩基础可布设固定式测斜仪TJCX01（3轴、分辨率0.001°、IP68）监测深部水平位移；
• 环境与荷载：温度、风速及车辆荷载数据一并接入，用于修正温度效应、还原荷载工况。
以上监测项按"结构受力关键点+易损部位+环境要素"组合取舍，桥梁健康监测方案在评审阶段要逐项对应设计文件的薄弱部位，不漏项也不堆项。
分步选型：四步把健康监测系统建到能用、好用
第一步：结构风险评估与测点设计
组织设计、管养双方梳理桥梁结构薄弱环节：大跨径桥梁重点关注主梁挠度、索力和塔顶偏位；山区高墩桥梁关注墩顶倾斜与基础沉降；服役超期桥梁关注裂缝扩展与支座劣化。测点设计按"少而精、可扩展"原则，优先布设在力学响应敏感位置，并预留后期扩点接口。
第二步：设备选型，把握三个硬指标
• 精度与采样率：毫米级甚至亚毫米级的形变分辨能力是基础门槛。雷达类设备精度优于0.1mm且非接触安装，特别适合交通繁忙、无法封路的桥段；GNSS类设备选H310变形监测接收机，静态平面精度±(2.5mm+0.5ppm)、高程±(5mm+0.5ppm)，功耗小于1.2W、IP68防护、-40~85℃宽温、无故障平均时间超过5万小时、断线自动续传；
• 环境适应性：桥面夏季高温暴晒、冬季结冰除冰盐腐蚀，设备防护等级至少IP66起步，关键部件IP68；供电优先太阳能加电池，通信支持4G/5G为主、LoRa或北斗短报文兜底；
• 平台能力：全部数据汇入TJ-Monitor在线安全监测管理平台，支持阈值预警、加权公式、告警模型三级智能预警机制，移动端APP同步推送，管养人员不盯屏幕也能第一时间收到异常。
北京天玑科技自主研发全链条"感知—传输—平台—应用"产品体系，拥有软件著作权30余项、发明及实用新型专利30余项，健康监测设备与平台均可根据桥梁结构特点定制组网，招标时可将具体精度指标直接写入技术条款。
第三步：安装与系统联调
雷达设备利用桥下或侧面既有结构安装，不需占道施工；GNSS监测站基础浇筑强制对中墩；传感器线缆沿桥敷设要做好防振防雷。联调阶段核心是数据质量验证：逐通道核验数据有效采集率大于99%，用重车加载试验标定挠度与索力基准值，确认预警触发链路（平台弹窗、短信、APP）全部畅通后交付。
第四步：运行维护与数据应用
系统上线后按季度核查设备在线率，每年结合定期检查复标传感器基准。健康监测的价值不止于报警：长期积累的挠度、索力时程曲线可用于评估结构性能退化趋势，为维修加固决策和预算安排提供依据，这正是桥梁健康监测从"设备采购"走向"资产管理"的关键一步。
案例：从高原铁路到山区钢桥的实际验证
川藏铁路桥梁形变监测项目：在高原高寒、地质复杂的严苛环境下，采用北斗高精度与多传感器融合方案对桥梁形变进行长期监测，验证了设备在极端气候下的稳定性。
包银高铁边坡GNSS形变监测、山西阳泉省道娘阳线桥隧安全健康监测：覆盖桥梁、隧道、边坡的连续监测实践，形成了成熟的"桥-隧-坡"一体化组网经验。
西藏昌都钢桥梁安全监测、南宁电视台铁塔形变监测：从大跨径结构到高耸构筑物，均验证了毫米级非接触监测方案的可靠性。截至当前，北京天玑科技已累计交付600余个成功项目，覆盖公路、铁路、水利、机场、能源、房建六大行业，全系列产品由PICC承保，并通过ISO9001质量管理体系认证。
采购避坑清单
• 其一，警惕"重硬件、轻平台"的低价方案。采集率、预警响应时长、平台并发能力才是运行期体验的决定因素，合同中要写明数据有效采集率大于99%的考核指标；
• 其二，非接触雷达方案优先。凡是交通繁忙、封路困难的桥梁，选雷达挠度和雷达索力方案可避免大量交通协调成本；
• 其三，索力监测要确认可穿透PE护套测量，否则需要开窗破坏护套，得不偿失；
• 其四，要求平台开放对接。TJ-Cloud物联云以标准MQ协议接收终端数据，可对接业主和上级监管平台，避免数据孤岛；
• 其五，核查供应商同类桥梁交付案例与运维团队驻地半径，跨省远程维护响应慢是健康监测项目烂尾的高发原因。
常见问题FAQ
问：中小跨径梁桥有必要上健康监测吗？
答：交通量大、重载车多、位于重要路网的桥梁建议上；测项可精简为动挠度、墩台沉降、支座位移加环境量，控制投资规模，桥梁健康监测投入应与结构风险匹配。
问：雷达监测精度0.1mm是什么概念？
答：相当于头发丝直径的十分之一量级，能够捕捉温度日变化引起的结构胀缩和重车通过引起的弹性挠度，为趋势分析提供高质量数据。
问：已有桥梁检测报告，系统能利用吗？
答：能。人工检测成果可作为系统初始基准值输入，形成"人工定期检查+在线连续监测"互补模式。
问：设备供电和通信怎么解决？
答：现场设备以太阳能供电为主，倾角加速度计等低功耗设备电池可连续工作3年；通信支持4G/5G/LoRa/北斗短报文多通道，公网中断时数据不丢失并可向多个数据中心上报。
问：预警阈值怎么定？
答：结合设计文件、既有检测评定结论和实测基准值，按阈值、加权公式、告警模型三级设定，试运行期观察调整后再正式启用。总体而言，桥梁健康监测系统早建早受益，用连续数据守护结构安全，管养决策才有底气。
