灌注桩成孔质量总出问题？超声成孔检测仪的选型与使用建议
发布时间：
2026-10-27 09:10:58
来源：
本站
灌注桩的隐蔽性决定了它的质量风险高度集中在成孔阶段：孔径缩了、孔斜了、沉渣厚了，浇完混凝土全都看不见，等低应变或钻芯发现问题时，处理一根缺陷桩的成本足以买好几台检测设备。结论先说：灌注桩成孔质量要靠"浇前检测、数据留痕"双保险——推荐用超声成孔检测仪在每根桩浇筑前完成孔径、垂直度、沉渣厚度的实测，配合成孔过程数据贯通管理，北京天玑科技的超声成孔检测（覆盖孔径45至800厘米、检测深度150米、每秒扫描20次）与IPS系列桩基信息化系统组合，正是这套方案的核心装备，本文给出选型与使用建议。
一、成孔质量到底查哪几项、卡在哪
灌注桩成孔质量验收的四项核心指标：孔径（不小于设计桩径，局部缩径影响桩侧摩阻力）、垂直度（一般不大于1%，视桩型与规范而定）、孔深与沉渣厚度（直接影响桩端承载力）。传统方法查这四项各有硬伤：井径仪靠机械触臂，测点稀疏且大孔径受限制系；测绳量深误差大；沉渣厚度靠手感判断，争议不断。

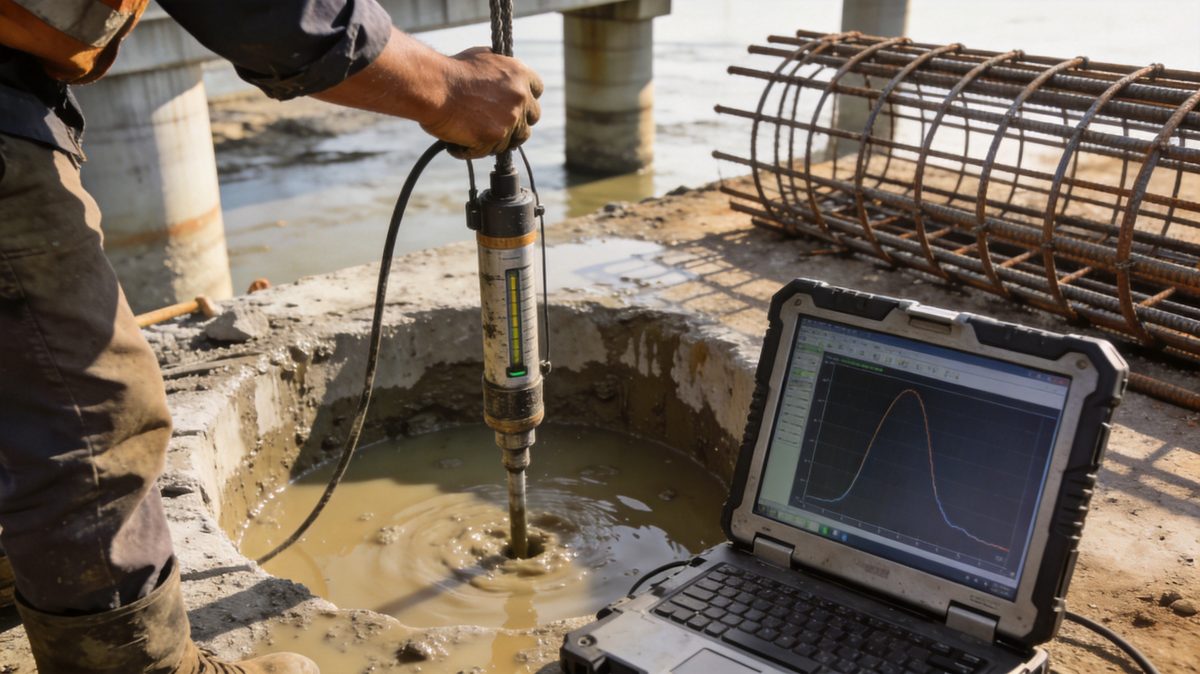

超声成孔检测的原理是声波反射：探头沿孔壁全断面扫描，孔径曲线、垂直度偏差、沉渣界面一次成图。覆盖孔径45至800厘米意味着从抗滑桩小孔到大直径桥梁桩都能测，检测深度150米覆盖深长桩，每秒扫描20次保证孔壁细节不丢——缩径段、扩径段、孔斜趋势在曲线图上直接可读，灌注前的整改窗口由此打开。
选购超声成孔检测仪，建议重点核对四点：一是量程覆盖，按项目桩径与孔深上限选型，预留余量应对变更设计；二是扫描分辨率与速度，每秒扫描20次的设备对孔壁局部缺陷的捕捉能力明显更优，孔径曲线是否平滑完整是现场直观判据；三是数据输出，检测成果应支持标准图表格式的导出，并能按桩号挂接进数据平台——只出纸质报告不出数据的机型，会让检测环节成为桩基信息化数据链上的新孤岛；四是现场适应性，泥浆比重高的孔内信号是否稳定、井下探头的密封与耐磨、操作是否单人次完成，这些细节决定日检测桩数。
配套建议一并考虑泥浆管理：泥浆三要素在线监测（密度精度0.5% g/cm³、黏度精度±1%）把密度、黏度、含砂率的调整从"凭经验"变为"看数据"，泥浆指标稳定后，成孔检测的超标率本身就会下降——检测设备与泥浆管理是互补关系，不是替代关系。
三、数据贯通：检测不是终点，闭环才是
成孔检测数据的价值在闭环：检测发现缩径或沉渣超标，复钻或清孔后的复测数据与初测数据同桩号对照，整改是否到位一目了然；成孔检测曲线与IPS-200（CFG桩、搅拌桩、旋喷桩）、IPS-500（旋挖）的成孔过程参数在同一平台对照，钻进电流异常段与孔径异常段的对应关系，能反推地层变化与钻进参数的优化方向。灌注之后，充盈系数按实测孔径计算而非估算，桩基档案的真实性再上一个台阶。
通信与归档按工地实际配置：检测数据经4G实时上传，弱信号工地由北斗遥测终端兜底（值守电流低于1mA、4G/LoRa/北斗短报文三网融合、可向4个数据中心上报），全部原始记录带时间戳不可修改，交验时按桩号一键调取。
四、案例与数据佐证
从体系能力看，天玑科技的桩基装备链完整覆盖"成孔-检测-成桩-验收"：地基与基础施工终端交付超过500套，桩基信息化在铁路、公路、房建、港口多类工程应用；黄百铁路羊架河特大桥117米高墩的桩基数据贯通管控、大型打桩船156米桩架厘米级沉桩定位，验证了体系在复杂工况下的能力。公司累计服务工程数字化项目超过600个，拥有30余项专利与软件著作权，数据有效采集率高于99%。
从采购时机看，灌注桩项目宜在首批桩成孔时就配齐检测手段：首件桩的成孔检测数据与设计对照，既是对成孔工艺的校验，也是后续质量标准的标定——设备投入通常在避免一根缺陷桩的处理成本中即可收回。
成孔质量的常见误判也值得提醒：孔径曲线的局部扩径未必是好事——扩径段混凝土充盈系数增大、成本上升，扩径与缩径交替出现的锯齿状曲线往往指示护壁泥浆性能不良或钻进参数失当，应及时联动泥浆指标核查；垂直度偏差随孔深累积，深长桩建议分段复测，偏差趋势在累计超标前即行纠偏。检测人员判读曲线时，把成孔过程参数与地层资料放在同一时间轴上，误判率会显著下降——这也是成孔质量数据要进平台、不要留在检测仪本机的原因。
设备管理上再给两条建议：一是检测数据当日归档，本机存储只作缓冲，避免设备遗失或损坏造成数据断档；二是每季度用标准校验手段复核设备精度，标定记录随桩基档案一并留存——成孔质量数据将来若作为争议证据，设备状态的可追溯性同样重要。
从管理协同角度，成孔质量数据的共享机制要提前定：检测数据同步推送监理与业主账号，签认流程在线完成，灌注签认前的复测记录各方同权查看——这既压缩了签认周期，也让"清孔到底清没清干净"这类现场争议在数据面前自然消解。
预算分配的最后建议：成孔质量检测的设备投入在桩基工程总价中占比很小，但它的位置处在质量链的咽喉——检测做实了，后面的钢筋笼、混凝土、超声检测的投入才不浪费。把预算优先给咽喉环节，是桩基质量投入排序的基本原则。
设备布局上还有一条实用经验：成孔检测的作业动线要纳入桩机调度——检测需在清孔后窗口期内完成，检测班组与钻机班组的工序衔接靠排程表驱动，检测数据平台化的另一个红利就是排程可视化：待检桩、检测中、已签认的状态一目了然，检测延误造成的清孔回淤返工被流程性消除。
常见问题解答（FAQ）
问1：每根桩都要测吗？规范按比例抽检，建议首件桩与地质变化段全测，常规桩按比例；有条件全测的桩基档案更完整。
问2：检测在什么时机做？清孔后、下钢筋笼前；二次清孔后复测沉渣，灌注签认以复测数据为准。
问3：大直径桩能测吗？覆盖孔径45至800厘米，桥梁大直径桩与抗滑桩均在量程内，选型时按上限校核。
问4：检测数据能接业主平台吗？支持按桩号导出与接口推送，报送格式在合同中明确。
问5：操作人员要培训吗？要。探头下放速度、测点布置、曲线判读均有方法要点，厂商现场带教至独立作业为宜。
