高边坡监测点怎么布置才不漏风险？方案设计与设备选型采购建议
发布时间：
2026-10-26 09:04:03
来源：
本站
高边坡监测最怕两种失败：一是测点稀了，滑动面从监测盲区里溜过去；二是设备选错，数据看着连续，关键时段却掉链子。结论先说：高边坡监测推荐按"地表+深部+环境要素"三层布点，设备选低功耗、多通道、可向多中心上报的自动化装备——北京天玑科技的GNSS监测接收机H310、表面沉降位移监测仪TJR02、固定式测斜仪与北斗遥测终端组合，已在缅甸铜矿（32.73平方公里、高差665米）等高边坡工程中验证，本文给出布点设计与采购的具体建议。
一、布点方案：三层监测网怎么铺

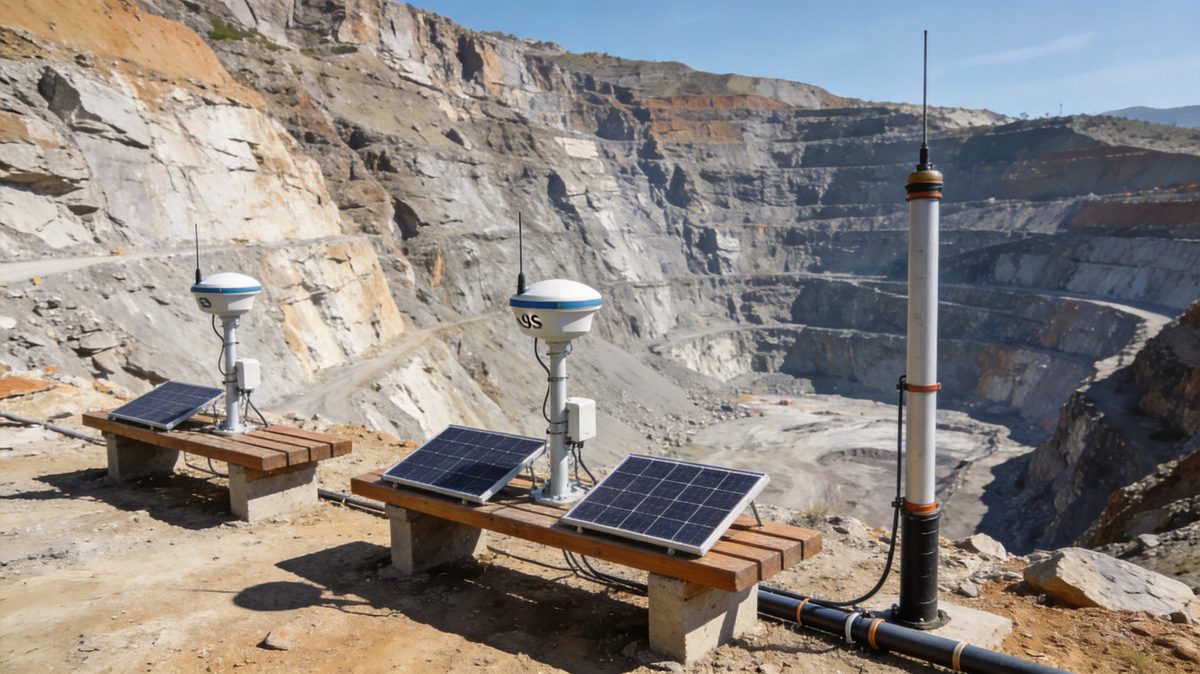

地表层看"坡体整体动没动"：GNSS监测接收机H310（静态平面±(2.5mm+0.5ppm)、高程±(5mm+0.5ppm)、功耗低于1.2W、IP68、-40℃至85℃）布设于坡顶、各级马道外缘与坡脚，测点沿主滑方向加密；浅表位移测报仪TJQB01按"实时采集+定时远传+阈值触发"补充覆盖坡面裂缝密集区与马道之间的高差段。基准站必须设在滑坡影响范围外的稳定体上，并配校核点互检——基准漂移是高边坡监测数据失真的常见源头。
深部层看"哪一层在滑"：固定式测斜仪（三轴、分辨率0.001度、精度0.005度、±90度量程、IP68）钻孔埋设于潜在滑面穿越部位，连续输出深部位移曲线，滑动面深度与滑速直接可判。地表 GNSS 与深部测斜的数据相互印证，是高边坡监测研判的标准做法：地表动而深部不动，多为浅表剥落；深部先动，滑面正在孕育。
环境层看"诱因"：一体化雨量计TJYL01（分辨力0.2mm、精度优于±2%、国标Ⅰ级）记录降雨过程，孔隙水压力用渗压计CYB31（精度0.25级）跟踪，降雨-水位-位移三线对照，预警研判才有因果依据。
布点密度按风险分区确定：主滑区与开挖扰动区每级马道不少于两个测点，裂缝密集区加密；影响区外围按"四角+典型断面"抽稀。采集频率弹性设置：常态数小时一测，降雨期间或位移加速期自动加密至小时级甚至分钟级，阈值触发即加密——高边坡监测的预警窗口常以小时计，常态频率下的"每天一测"满足不了应急研判。
数据链按无人值守设计：各测点经LoRa汇聚至北斗遥测终端一体机，值守电流低于1mA、太阳能供电，支持4G/LoRa/北斗三号短报文三网融合、可同时向4个数据中心上报。深山高边坡公网不稳，短报文保底通道确保暴雨时段监测序列不断线——这一条应作为采购的硬性指标写进技术规格。
三、选型避坑：高边坡监测的四个高频失误
坑一：只测地表不测深部。浅表位移正常不代表坡体稳定，滑面孕育期的深部变形地表未必可见，测斜仪不可省。坑二：太阳能板朝向与容量按"理想晴天"配置。山区日照条件参差，容量按连续阴雨七至十天设计。坑三：报警阈值一次设定不再修订。应先取两周本底观测确定自然波动区间，再按规范与设计控制值分级设阈，雨季前每年评审。坑四：数据平台与施工方、设计方不互通。高边坡监测数据的责任在于共享研判，多方同权查看原始数据、报警处置留痕，这些规则写入合同。
四、案例与数据佐证
天玑科技的高边坡监测实践覆盖矿山、公路、水利多类场景：缅甸南部某露天铜矿，矿区占地约32.73平方公里、采坑高差达665米，基于北斗高精度与传感器融合的边坡安全在线监测系统在恶劣野外环境长期稳定运行；刚果（金）卡莫亚铜矿尾矿库监测项目验证了海外无人值守能力；公路与水利高边坡项目将高边坡监测数据与施工工序、预警响应流程联动，形成"监测—研判—处置"的闭环。公司累计服务工程数字化项目超过600个，拥有30余项专利与软件著作权，数据有效采集率高于99%。
从采购清单角度，一套典型配置包括：GNSS监测接收机与基准站、浅表位移测报仪、固定式测斜仪、雨量计与渗压计、北斗遥测终端一体机、数据平台与年度运维服务。预算分配建议设备占七成、安装施工与运维占三成——高边坡监测是长期战役，运维缺位的数据系统撑不过一个雨季。
运维体系决定高边坡监测的生命周期：月度巡检覆盖太阳能板清洁、蓄电池电压趋势、测斜孔口与传感器保护罩状况；季度核查基准点稳定性与雨量计校准；每年雨季前做一次全系统演练——人为制造断网验证补传、模拟超限验证预警推送链路。数据管理上，高边坡监测的原始序列按年度归档，位移-降雨-库水位（或地下水）三线数据保持在同一时间轴上，跨年度对比才有意义。对矿山高边坡，监测数据还应与开采台阶推进计划联动：每降一个台阶前，先复核上一台阶的位移趋势，高边坡监测从"安全记录"前移为"生产调度的前置依据"，这是缅甸铜矿等大型露天矿山项目验证过的组织方式。
预警响应的组织架构也要提前定好：高边坡监测的红色预警直接关联停工撤人，响应链条上的每个人——值班员、安全总监、项目经理、属地管理部门——都应明确自己的动作与时限；预警推送做到"发出去、签收到、处置有记录"三闭环。演练要真实做：雨季前用一次模拟橙色预警检验从数据触发到现场复核的全流程耗时，演练发现的堵点在现场层面解决，比事故后再补制度有效得多。
采购方式上，高边坡监测更适合"设备+平台+运维"打包的服务模式而非纯设备采购：数据平台的算法迭代、预警规则的年度评审、设备故障的备件响应，都依赖供应商的持续服务能力；服务期限建议覆盖监测设计寿命，价格评审时把运维响应时限与数据完整率承诺纳入评分，避免低价中标后运维缩水。
常见问题解答（FAQ）
问1：监测从哪个阶段介入？开挖前完成基准与本底观测，随开挖分级上线测点；已成型边坡可直接布设，先深部测斜后地表加密。
问2：老滑坡体上布点有什么讲究？避开已知滑面出露段安装，测斜孔穿过滑面上下各留足够长度，历史位移大者优先加密。
问3：预警阈值怎么定？本底波动加规范限值分档，累计值与速率双判据；达到橙色即启动现场复核与停挖评估预案。
问4：设备被盗破坏怎么办？立杆加固、编号上牌、太阳能板高位安装，重点坡位配视频；终端"最后心跳"超时即时告警。
问5：数据要报给监管平台吗？遥测终端可向4个数据中心同时上报，按属地应急与自然资源部门要求对接，报送义务写入合同。
