新闻资讯

新闻资讯

核心软硬件全部自主研发生产，团队十年成熟行业背景

公司公告

行业资讯

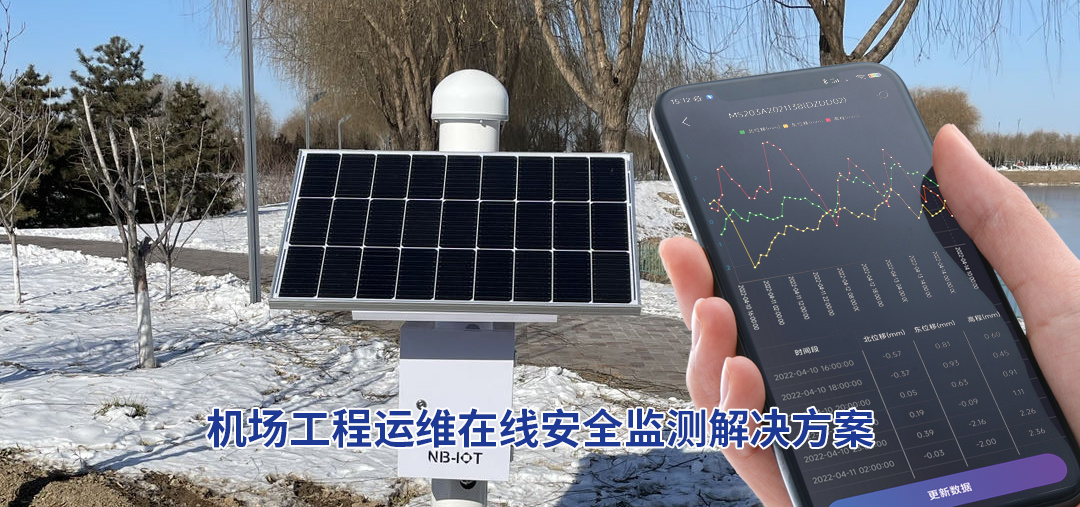

边坡位移安全监测要点有哪些

边坡位移安全监测要点有哪些

边坡位移安全监测要点有哪些   边坡位移安全监测是预防地质灾害、保障工程安全的重要环节，其监测要点需围绕监测点布置、技术手段选择、数据采集与分析、应急响应等核心环节展开，以下是具体要点：   一、监测点布置：科学分层，覆盖关键区域 分层布置 顶部：监测整体位移趋势，反映边坡整体稳定性。例如，山区公路边坡顶部每隔50米设置位移监测点，捕捉宏观变形。 中部：监测内部应力变化，识别潜在滑动面。如高填方边坡在不同地质分层安装应力传感器，实时追踪应力分布。 底部：监测基础沉降，评估边坡与地基的相互作用。例如，沿坡脚每隔30米设置沉降监测点，分析基础稳定性。 关键部位优先 根据地质勘察结果，在断层、裂隙、软弱夹层等潜在失稳区域加密布点。例如，在岩土体破碎带或地下水渗流通道附近增设监测点，提高风险识别精度。 二、技术手段选择：多技术融合，适应复杂环境 高精度位移监测 全站仪：适用于中小型边坡，精度可达毫米级，但需人工操作且受天气影响。例如，每月使用全站仪测量公路边坡水平位移，记录数据变化趋势。 GNSS（全球导航卫星系统）：实现全天候、自动化监测，精度同样达毫米级，且无需布线。例如，在暴雨或浓雾中，GNSS设备仍能持续采集三维坐标数据，实时预警位移异常。 近景摄影测量：通过定期拍摄边坡图像，利用图像处理技术提取位移信息，适用于表面变形监测。但需注意光照条件和拍摄角度对精度的影响。 应力与渗流监测 应力传感器：安装于边坡内部，监测应力分布及变化。当应力超过阈值时，可能预示失稳风险，需立即预警。 地下水位监测：设置水位观测井，定期测量水位变化。水位上升会增加边坡重量和孔隙水压力，影响稳定性，尤其在雨季需加密监测频率。 环境因素监测 降雨量监测：安装雨量计，记录降雨量和强度。强降雨是边坡失稳的主要诱因之一，需结合降雨数据动态调整监测频率。例如，降雨量达到预警值时，加强巡查并增加位移监测次数。   三、数据采集与分析：高频次、多维度，精准预警 监测频率动态调整 常规时段：根据边坡规模和地质条件，设定基础监测频率。例如，每周使用GPS测量垂直位移，每月使用全站仪测量水平位移。 特殊时段：在施工期、暴雨、地震等高风险期间，加密监测频率。例如，爆破施工时每天多次监测位移和应力；暴雨期间每2小时测量地下水位和降雨量。 数据深度分析 绘制曲线图：通过位移-时间曲线、应力-时间曲线等，判断边坡稳定性。若位移持续增加且增速加快，可能预示失稳风险。 回归分析与时间序列分析：预测位移变化趋势，为加固措施提供依据。例如，利用回归模型分析历史数据，预测未来位移量。 综合损害度分析：结合位移、应力、地下水位等多参数，评估边坡损害程度，指导加固设计。 四、应急响应与信息反馈：快速联动，闭环管理 应急预案完善 制定针对边坡失稳的应急预案，明确响应流程、人员分工和抢险措施。例如，当监测数据显示位移超限时，立即启动预案，组织人员疏散、设置警示标志，并采取加固措施。 信息反馈及时 将监测数据和分析结果实时反馈给相关部门和人员。例如，每日向公路管理部门提交监测报告，确保其掌握边坡安全状况，及时决策。 五、人员与设备保障：专业培训，定期维护 人员培训到位 监测人员需具备专业知识和技能，定期参加培训，熟悉仪器操作和数据处理方法。例如，邀请测量工程师对全站仪、GPS等设备进行操作培训。 设备维护及时 定期检查、校准和维护监测仪器，确保其正常运行。例如，每月清理雨量计杂物并校准精度；每季度对全站仪进行全面维护，检查光学部件和电子元件。

24

2025

/

11

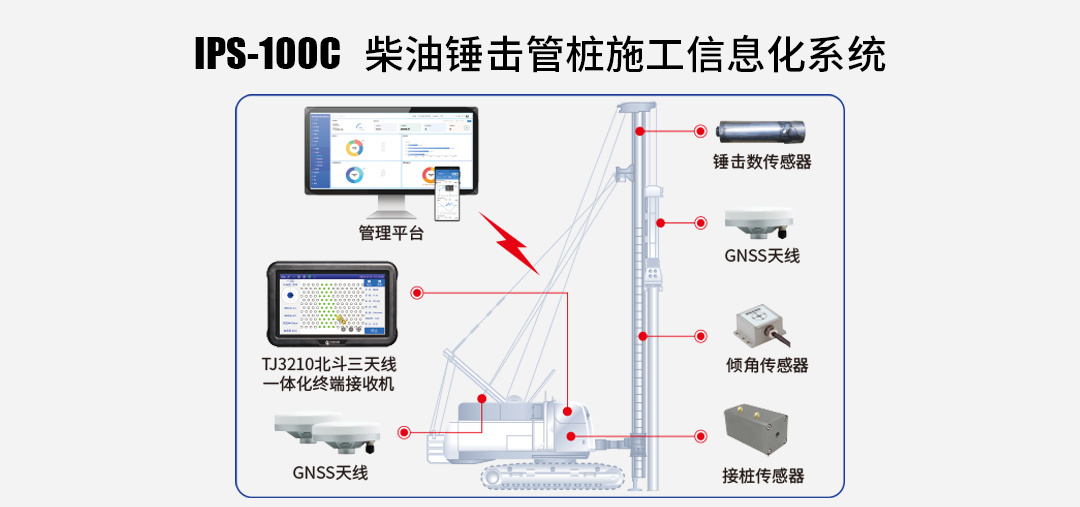

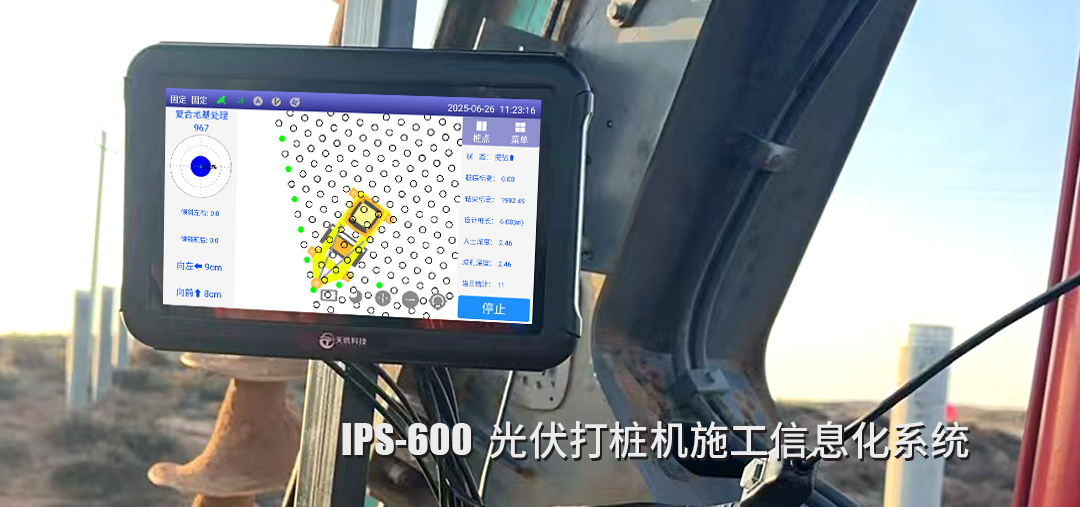

北斗智能打桩机施工过程中怎么操作

北斗智能打桩机施工过程中怎么操作

北斗智能打桩机施工过程中怎么操作   一、施工前准备：设备调试与参数设置 建立GNSS参考站 选址要求：选择地势较高、视野开阔、无大型遮挡物（如高楼、树木）的地点，确保参考站能覆盖整个施工区域。参考站与施工桩机距离建议不超过10公里，以减少信号衰减。 设备安装：将GNSS参考站设备（如基准站接收机、天线、电源等）固定在三脚架或专用支架上，确保天线水平且方向朝向施工区域。连接电源和通信模块（如4G/5G路由器或北斗短报文终端），确保设备能稳定供电并传输数据。 参数配置：通过移动终端（如平板电脑或智能手机）登录北斗云管理平台，进入“参考站设置”界面，输入参考站坐标（可通过手动输入或自动获取）、天线高度、通信参数（如IP地址、端口号）等，并保存设置。 桩机设备安装与校准 GNSS工作站安装：在桩机驾驶室顶部或桅杆上安装GNSS工作站主机和两个天线，确保天线间距符合设备要求（通常为1-2米）。天线安装高度应高于人头，避免信号遮挡。 传感器校准：启动桩机，通过移动终端连接GNSS工作站，进入“设备校准”界面，按照提示完成以下操作： 水平校准：调整桩机水平度，使两个天线的中心高度差小于设备允许范围（通常为±5厘米）。 位置校准：测量桩机钻头与两个天线的相对位置关系（如X、Y、Z轴偏移量），输入系统并保存，确保系统能准确计算钻头实时位置。 通信测试：检查GNSS工作站与移动终端、参考站之间的通信是否正常，确保数据能实时传输。 施工图纸导入与桩位规划 图纸导入：将设计图纸（如CAD文件或KML文件）导入北斗云管理平台，系统会自动解析桩位坐标信息。 桩位规划：在平台上对桩位进行排序和分组，设置施工顺序（如从左到右、从远到近），并生成施工路线图。 参数设置：根据设计要求，设置桩长、桩径、垂直度允许偏差等参数，作为施工过程中的质量控制标准。   二、施工中操作：精准定位与动态调整 选择施工桩号并定位 桩号选择：桩机操作人员通过移动终端进入“施工管理”界面，从列表中选择当前需要施工的桩号。 自动导航：系统会根据桩位坐标和桩机当前位置，计算行驶路线，并在移动终端上显示导航箭头。操作人员按照提示移动桩机，直至接近目标桩位。 精准定位：当桩机进入目标桩位附近（通常为1米范围内）时，系统会自动切换至“精细定位”模式，通过GNSS工作站实时显示桩机与桩位的偏差距离（如前后、左右偏差）和方向。操作人员根据提示微调桩机位置，直至偏差在允许范围内（通常为±10厘米）。 开始施工与垂直度控制 启动打桩：确认桩机位置准确后，操作人员启动打桩设备（如振动锤、液压锤），开始下钻。 垂直度监测：系统通过GNSS工作站和倾角传感器实时监测桩机桅杆的垂直度，并在移动终端上显示垂直度偏差（如角度值或百分比）。若偏差超过允许范围（通常为±1%），系统会发出警报，提示操作人员调整桩机角度。 深度控制：系统根据设计桩长和当前钻进深度，实时显示剩余桩长。当钻进深度接近设计值时，系统会提前发出预警，提示操作人员减速或停止钻进。 施工过程记录与质量监控 数据记录：系统自动记录每根桩的施工时间、位置坐标、垂直度、钻进深度等关键数据，并上传至云端服务器。 质量评估：施工完成后，系统会根据记录的数据生成施工质量报告，包括桩位偏差统计、垂直度分布图等，供监理和业主审核。 异常处理：若施工过程中出现异常情况（如桩位偏差过大、垂直度超标），系统会立即停止施工并发出警报，提示操作人员检查设备或调整施工参数。 三、施工后管理：数据导出与设备维护 施工数据导出与存档 数据导出：施工完成后，操作人员可通过移动终端或电脑登录北斗云管理平台，导出施工记录数据（如Excel表格、PDF报告）或生成二维码标签，粘贴在桩身上作为质量追溯依据。 云端存储：所有施工数据会自动备份至云端服务器，支持长期存储和随时调阅，方便后续质量验收和工程审计。 设备维护与保养 清洁检查：每日施工结束后，清洁GNSS工作站、天线和传感器表面的灰尘和污渍，检查设备连接线是否松动或破损。 电池充电：确保GNSS工作站和移动终端的电池充满电，以备次日使用。 定期校准：每周或每月对GNSS工作站和传感器进行一次全面校准，确保测量精度符合要求。 四、注意事项与常见问题解决 信号遮挡与干扰 问题：施工区域存在高楼、树木或高压线等遮挡物，导致GNSS信号弱或中断。 解决：调整参考站位置或增加临时参考站；使用北斗三频接收机提高抗干扰能力；在信号盲区采用“北斗+UWB（超宽带）”组合定位技术。 设备故障与报警 问题：GNSS工作站显示“无信号”或“数据异常”。 解决：检查设备电源和通信连接是否正常；重启GNSS工作站和移动终端；联系技术支持人员排查故障。 施工参数误操作 问题：操作人员误修改了桩长、桩径等关键参数，导致施工质量不达标。 解决：设置参数修改权限，仅允许管理员或监理人员修改关键参数；施工前再次确认参数设置是否正确。

21

2025

/

11

基于北斗的地质滑坡灾害预警系统

基于北斗的地质滑坡灾害预警系统

基于北斗的地质滑坡灾害预警系统   基于北斗的地质滑坡灾害预警系统通过集成北斗卫星导航系统的高精度定位、短报文通信能力，结合传感器、物联网、AI算法等技术，构建了“监测-传输-预警-响应”全链条防灾体系，在地质灾害预警中展现出高精度、实时性、广覆盖等显著优势，以下为详细介绍：   一、系统核心功能与技术支撑 高精度定位与形变监测 毫米级精度：北斗三号系统实现地表形变毫米级监测，与GPS相当，在遮挡环境下精度更优。例如，甘肃黑方台滑坡监测中，北斗系统提前2天预警体积达10万方的黄土滑坡，无人员伤亡。 多频点定位：支持北斗B1频点与GPS L1频点双模定位，水平定位精度≤5米（CEP 50%，PDOP≤4），冷启动首次定位时间≤60秒，热启动≤5秒，快速捕捉滑坡体细微位移。 实时数据传输与通信保障 北斗短报文功能：在无公网覆盖的偏远区域，通过短报文实现数据与预警信息自动发送，单次最大传输1000个汉字，通信成功率超99%。例如，湖南石门县雷家山滑坡中，北斗系统提前预警，14户32人安全转移。 “北斗+4G”双备份：有公网区域优先使用4G网络提升传输效率，实现高频次、大容量数据传输，支持串口通信（RS232/RS485/RS422）对接本地设备。 多源数据融合与智能分析 传感器集成：融合地表位移、地下水位、降雨量、倾角、振动等参数，结合无人机激光雷达、InSAR（合成孔径雷达干涉测量）技术，构建空天地一体化监测体系。例如，青藏高原滑坡监测中，通过SAR极化增强技术提升冰湖水陆边界识别精度，支撑溃决风险预警。 AI算法预警：基于时序InSAR滑坡切线角判据与位移三阶段演化规律，实现灾变过程稳定性量化分析。采用目标检测与时序分析，对落石识别准确率≥98%，位移监测偏差<±4mm。   二、系统架构与工作流程 前端监测层 部署北斗终端（如QM43BS型通信终端）及高精度定位天线，实时采集监测点经纬度、高程等位移数据，集成雨量、倾角等传感器，同步获取气象与地质环境数据。 数据传输层 无公网时通过北斗短报文传输数据至后端；有公网时优先使用4G网络，支持双向数据传输与设备远程控制（如重启、固件升级）。 后端应用层 数据处理平台：解析、滤波、比对位移数据，计算变化速率与累积量，识别异常趋势。 预警管理平台：根据预设阈值（如单日位移超5mm）自动触发预警，生成四级预警信息（蓝/黄/橙/红），通过短信、北斗短报文、平台推送等方式发送至应急部门与责任人。 三、典型应用场景与成效 山区滑坡监测 在西南、西北等山区滑坡高发区域，布设终端监测滑坡体位移，尤其针对国道、铁路沿线隐患点，实时预警保障交通干线安全。例如，川藏某旅游公路试点中，系统提前2小时预警泥石流启动，疏导车辆20余辆。 矿山边坡监测 矿山开采形成的高陡边坡易崩塌，通过终端实时监测边坡位移，避免安全事故。例如，湖北孝感滑坡监测点通过北斗雷达智能监测预警装备，实现24小时不间断高精度监测。 水库岸坡监测 水库水位变化易引发岸坡滑坡，在水库周边隐患点布设终端，结合水位数据联合预警。例如，三峡库区新铺滑坡监测项目部署20余套北斗GNSS设备，保障1826人安全。 四、系统优势与未来趋势 核心优势 高精度与实时性：毫米级定位与秒级预警能力，提前发现隐患。 全场景覆盖：北斗短报文解决无公网区域通信难题，实现偏远地区监测。 低运维成本：终端支持自动上报与异常数据紧急上报，减少人工值守需求。 未来趋势 技术融合：北斗与5G、AI、大数据等技术深度融合，打造“超前感知-精准防控-高效救援”全链条防灾体系。 国际化应用：北斗短报文返向链路技术纳入全球搜救体系，缩短海外遇险定位时间。

19

2025

/

11

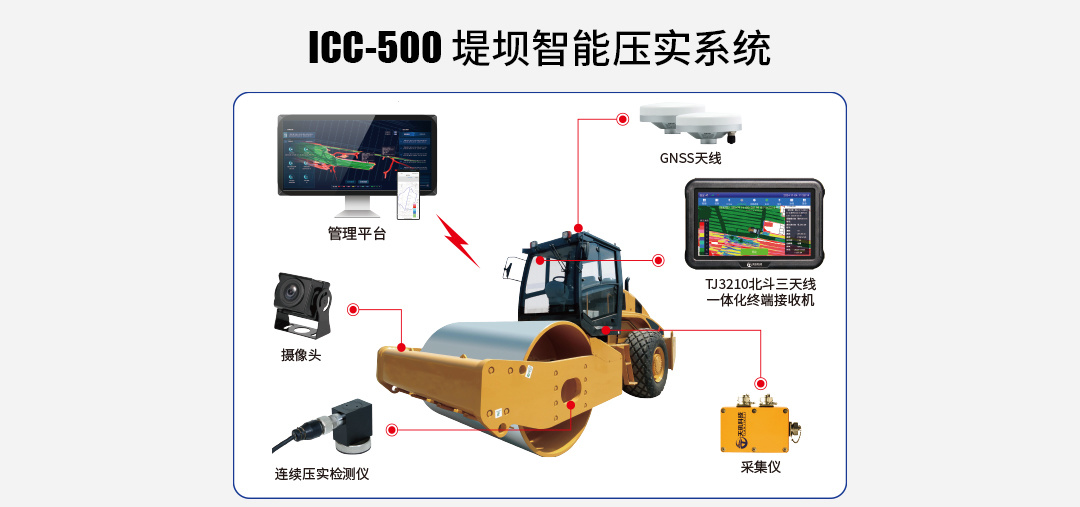

北斗GNSS压路机压实度监测系统

北斗GNSS压路机压实度监测系统

北斗GNSS压路机压实度监测系统   北斗GNSS压路机压实度监测系统是集成北斗卫星导航技术、传感器技术与数据分析算法的智能化施工监测系统，其核心功能与优势如下：   一、系统核心功能 高精度定位与轨迹规划 厘米级定位精度：北斗GNSS接收机通过接收多颗卫星信号，结合差分技术（如RTK），实现压路机位置的厘米级实时定位，确保压实作业按预设轨迹精准执行。 路径优化：系统根据施工区域地形和设计要求，规划压实路径，避免漏压、重复压实等问题，提升作业连续性。 实时压实状态监测 多参数采集：集成振动传感器、温度传感器等，实时监测压路机的振动频率、压实速度、压实遍数、压实温度等关键参数。 压实度计算：结合北斗定位数据与施工参数（如土壤类型、含水量），通过算法模型计算压实度，量化评估压实质量。 智能预警与反馈 异常预警：当压实速度、遍数、温度等参数偏离预设范围时，系统立即发出预警，提醒操作人员调整参数，避免质量问题。 可视化反馈：将压实数据转化为直观的图形化界面（如压实度热力图），实时显示在驾驶室终端或远程管理平台，便于操作人员与管理人员监控。 数据记录与追溯 全过程记录：系统自动记录压实作业的完整数据（位置、时间、参数等），形成施工日志，为后续质量评估、验收提供依据。 质量报告生成：基于采集的数据，生成压实质量成果报告，包含压实度分布图、参数统计等，支持工程质量验收与改进。   二、系统优势 提升压实质量 均匀性优化：通过实时监测与反馈，确保压实作业均匀覆盖施工区域，避免局部压实不足或过度压实，提升路面平整度与密实度。 合规性保障：系统根据设计标准（如《公路工程质量检验规程》JTG F40-2004）自动评估压实度，确保施工质量符合规范要求。 提高施工效率 减少人工干预：北斗GNSS技术实现压路机自主定位与轨迹跟踪，减少人工测量与调整时间，缩短工期。 避免重复作业：通过实时监测与预警，及时发现并纠正问题，避免因质量问题导致的返工，降低施工成本。 增强施工安全 障碍物避让：高精度定位功能帮助压路机精准识别施工区域内的障碍物（如管线、边坡），降低碰撞风险。 状态监控：实时监测压路机振动、温度等状态参数，预防设备故障，保障施工安全。 支持智能化管理 远程监控：通过云端管理平台，管理人员可实时查看多台压路机的作业状态与压实质量，实现集中调度与协同施工。 数据分析与优化：基于历史数据挖掘施工规律，优化压实工艺参数（如振动频率、行驶速度），提升施工效率与质量。 三、应用场景 道路工程：高速公路、城市道路、机场跑道等沥青路面或水稳基层的压实质量监测。 基础设施：堤坝、大坝、填方工程等需要高压实度要求的土方施工。 特殊环境：雨天、潮湿环境或复杂地形下的压实作业，通过北斗GNSS技术克服传统方法（如灌砂法、灌水法）的局限性。 四、技术发展趋势 多技术融合：北斗GNSS将与5G、物联网、人工智能等技术深度融合，实现施工设备的全自动化与智能化协同。 边缘计算应用：在压路机终端部署边缘计算模块，实现数据实时处理与决策，减少对云端依赖，提升响应速度。 数字孪生：结合BIM技术构建施工数字孪生模型，通过北斗GNSS数据驱动模型更新，实现施工过程的虚拟仿真与优化。

17

2025

/

11

渗压计在渗流监测中的应用

渗压计在渗流监测中的应用

渗压计在渗流监测中的应用   渗压计（也称为孔隙水压力计或渗流压力计）是渗流监测中的核心设备，通过测量土体或岩体中孔隙水压力的变化，可间接反映渗流场的动态特性。其在水利工程、边坡稳定、地基处理等领域的应用，为评估结构安全性、优化设计参数及预防灾害提供了关键数据支持。以下是渗压计在渗流监测中的具体应用及技术要点：   一、渗压计的工作原理 渗压计基于压力传感技术，通过测量孔隙水对传感器的压力值，推算土体或岩体中的水头高度（即渗流压力）。其核心组件包括： 压力传感器：采用振弦式、差压式或压阻式传感器，将压力信号转化为电信号。 透水石：高渗透性材料（如陶瓷或烧结金属），允许水自由通过但阻止土颗粒进入，确保压力测量准确性。 信号传输系统：通过电缆或无线模块将数据传输至监测平台。 典型参数： 量程：0-1MPa（常见）至0-4MPa（高水头工程） 精度：±0.1%FS（满量程）至±0.5%FS 分辨率：0.1kPa至1kPa 温度补偿范围：-20℃至+80℃ 二、渗压计在渗流监测中的核心应用 1. 水利工程中的渗流控制 大坝渗流监测： 在大坝坝体、坝基及两岸山体中布设渗压计，监测渗流路径的水头分布。例如，三峡大坝通过分层布设渗压计，发现某层位水头异常升高，及时采取灌浆加固措施，避免渗透破坏。 堤防工程： 在堤防背水侧布设渗压计，结合浸润线监测，评估管涌风险。某黄河堤防项目通过渗压计数据，提前3天预警管涌险情，避免溃堤事故。 2. 边坡与基坑稳定分析 边坡渗流监测： 在滑坡体或高边坡内部布设渗压计，监测降雨或地下水位变化对孔隙水压力的影响。例如，某山区公路边坡在暴雨后渗压计显示水头骤增，触发预警并采取排水措施，稳定边坡。 深基坑渗流控制： 在基坑围护结构（如地下连续墙）外侧布设渗压计，监测止水帷幕效果。上海某深基坑项目通过渗压计数据，发现局部止水失效，及时修复避免坑外土体沉降。 3. 地基处理与隧道工程 软土地基处理： 在真空预压或堆载预压地基中布设渗压计，监测孔隙水压力消散过程，评估加固效果。例如，某港口工程通过渗压计数据，优化真空泵运行时间，缩短工期20%。 隧道衬砌渗流监测： 在隧道初支与二衬之间布设渗压计，监测防水层效果。某地铁隧道项目通过渗压计发现局部渗漏，及时注浆封堵，避免运营期渗漏水。   4. 环境地质与灾害预警 垃圾填埋场渗滤液监测： 在防渗层上下布设渗压计，监测渗滤液液位变化。某垃圾填埋场通过渗压计数据，发现防渗层破损，及时修复避免地下水污染。 岩溶区渗流监测： 在岩溶管道或溶洞周边布设渗压计，监测突水风险。贵州某煤矿通过渗压计预警，避免井下突水事故，保障人员安全。 三、渗压计的布设要点 1. 布设位置选择 代表性区域：选择渗流路径关键节点（如渗流入口、出口、转折点）。 地质分层：在土层交界面或岩体裂隙密集区布设，捕捉渗流异常。 避让干扰：远离排水管、渗井等人工渗流设施，避免数据失真。 2. 布设方法 钻孔埋设： 钻孔直径≥110mm，深度至监测目标层位。 下放渗压计前，在孔底填充中粗砂作为反滤层，防止透水石堵塞。 渗压计安装后，用膨润土球或水泥砂浆封孔，防止地表水渗入。 埋入式安装： 在混凝土结构（如大坝坝体）中预埋渗压计，需在浇筑前固定并保护电缆。 在土体中开挖埋设槽，安装后回填细粒土并夯实。 3. 数量与间距 水平间距：根据渗流场复杂程度，一般5-20米布设一个点。 垂直间距：在分层土体中，每层布设1-2个点，深度间隔2-5米。 典型布设方案： 均质土坝：沿坝轴线每50米布设一个断面，每个断面3-5个渗压计（不同深度）。 复杂地基：加密布设，重点区域间距可缩小至5米。   四、典型案例分析 案例1：某土石坝渗流监测 问题：坝体右侧浸润线持续上升，渗压计显示水头接近坝顶。 分析：通过渗压计数据定位渗流入口为坝基砂层，出口为下游排水棱体。 处理：在坝基增设垂直防渗墙，截断渗流路径，浸润线下降至安全范围。 案例2：某地铁车站基坑渗流控制 问题：基坑围护结构外侧渗压计显示水头异常升高，伴随坑外土体沉降。 分析：发现止水帷幕局部断裂，导致地下水绕流。 处理：对断裂区进行双液注浆加固，渗压计数据恢复正常，沉降停止。 五、技术发展趋势 智能化监测：集成物联网技术，实现渗压计数据实时传输与自动分析。 多参数融合：结合位移计、土压力计数据，构建渗流-应力耦合模型。 微型化设计：开发直径<30mm的微型渗压计，适用于细粒土或岩体裂隙监测。 耐久性提升：采用抗腐蚀材料与密封工艺，延长渗压计使用寿命至10年以上。 渗压计作为渗流监测的“眼睛”，其科学布设与精准解读是保障工程安全的关键。通过结合工程实际需求，优化布设方案并建立动态预警机制，可有效预防渗流破坏，延长工程使用寿命。

14

2025

/

11

深基坑沉降观测点的布置和要求

深基坑沉降观测点的布置和要求

深基坑沉降观测点的布置和要求   深基坑沉降观测点的布置和要求是确保基坑及周边环境安全的关键环节，需结合工程地质条件、基坑规模及周边环境敏感性进行科学设计。以下是具体布置原则与实施要求：   一、观测点布置原则 代表性覆盖 边坡与支护结构：在基坑边坡顶部、中部及底部（如支护桩、地连墙冠梁）设置观测点，间距宜为10-20米，重点监测支护体系变形。 周边环境：邻近建筑物、地下管线、道路等敏感区域需加密布点，间距5-10米，尤其关注老旧建筑、承重结构节点。 地质复杂区：在软土层、填土层或岩土界面变化处增设观测点，捕捉不均匀沉降。 结构关键部位 角点与转折处：基坑四角、阴阳角及支护结构连接处必须布点，这些区域应力集中，易发生较大变形。 深浅基坑交接：当基坑存在分级开挖或台阶式设计时，在深浅基坑交界处布设观测点，监测差异沉降。 后浇带与施工缝：若基坑内存在后浇带或施工缝，需在其两侧布点，评估接缝处沉降协调性。 对称性与均匀性 观测点应沿基坑周边对称分布，避免局部观测盲区。 长条形基坑可按“等间距+重点加密”原则布置，短边方向适当减少点数，但需保证覆盖关键区域。 二、观测点埋设要求 埋设深度与稳定性 土层中埋设：观测点需穿透软弱土层，进入稳定硬土层不小于0.5米，防止因土体蠕动导致观测点移位。 岩层中埋设：采用锚固剂或膨胀螺栓固定，确保与岩体紧密结合，避免松动。 既有结构上布点：在建筑物基础、柱脚或管线接头处设置观测标志，需经结构安全评估，避免破坏原结构。 标志类型与保护 永久性标志：优先选用不锈钢测钉、钢筋头或预埋件，表面刻划十字线作为观测基准。 临时性标志：在混凝土表面用红漆标注观测点编号及位置，并设置保护罩防止施工破坏。 标识清晰：每个观测点需编号并标注在平面图上，与观测数据记录一一对应。 通视条件与可操作性 观测点顶部需高出地面10-20厘米，避免积水或车辆碾压。 相邻观测点间应保持通视，便于水准仪或全站仪观测，减少转站误差。   三、观测频率与精度要求 观测频率 开挖阶段：每1-2天观测1次，深度超过5米时加密至每日1次。 底板浇筑后：每3-5天观测1次，直至结构出±0.000。 特殊工况：暴雨、地震或邻近堆载时，需增加观测频次至每日2次。 稳定阶段：沉降速率连续3天小于0.1mm/d时，可延长至每周1次。 精度控制 沉降观测：采用二等水准测量，闭合差≤±1.0√n mm（n为测站数），高程中误差≤±1.0mm。 位移观测：水平位移误差≤±3.0mm，垂直位移误差≤±2.0mm。 仪器要求：使用DS05型水准仪、全站仪或GNSS接收机，定期校准并记录仪器参数。 四、数据处理与预警机制 数据整理与分析 每次观测后需立即整理数据，绘制沉降-时间曲线、位移-深度曲线，分析变形趋势。 结合地质勘察报告，判断沉降是否由土体固结、支护失效或周边荷载引起。 预警阈值设定 累计沉降量：一般区域≤30mm，邻近建筑物区域≤10mm（根据保护等级调整）。 沉降速率：连续3天沉降速率＞2mm/d时触发黄色预警，＞5mm/d时触发红色预警。 差异沉降：相邻观测点沉降差超过基坑深度的0.5%时需重点分析。 应急响应 黄色预警时，加强观测频次并通知参建各方；红色预警时，立即停工并启动应急预案，如加固支护、卸载堆载等。 五、典型案例与经验总结 某地铁深基坑工程 布点方案：在基坑周边20米范围内建筑物基础布设观测点48个，间距8米；支护结构冠梁上布设32个点，间距15米。 实施效果：监测期间累计触发黄色预警3次，通过及时注浆加固避免基坑失稳，沉降控制满足设计要求。 软土地区高层建筑基坑 关键措施：在软土层与砂层交界处增设深层水平位移观测孔，结合沉降数据验证土体滑移面位置。 经验教训：未对邻近老旧厂房布设足够观测点，导致后期补救成本增加20%。

12

2025

/

11

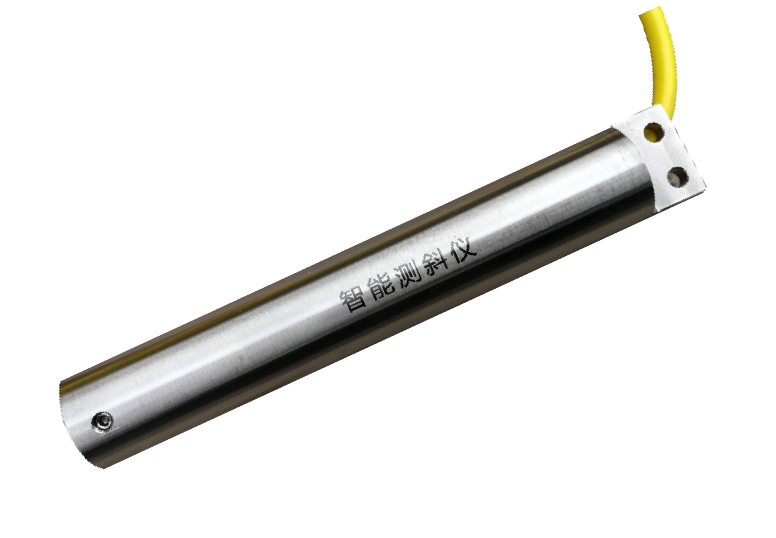

高速公路高边坡位移监测自动化方案

高速公路高边坡位移监测自动化方案

高速公路高边坡位移监测自动化方案   一、系统架构设计 高速公路高边坡位移监测自动化系统采用“感知层-传输层-平台层-应用层”四级架构，通过多传感器融合实现全维度数据采集与智能分析。   感知层： 表面位移监测： GNSS接收机：支持毫米级三维位移监测，适用于地形复杂区域，如某高速公路软基段通过布设GNSS监测点，成功捕捉汛期日位移速率达8mm/d的加速趋势。 变焦视觉位移监测仪：采用非接触式测量，通过图像识别技术实现0.2mm级精度，监测范围覆盖0-400米，适用于大范围边坡表面变形监测。 深部位移监测： 节段式位移计：通过测量测斜管内各节段倾斜角度变化，推算土体水平位移，精度达±0.05°，量程可选500mm或1000mm，适用于土质边坡深层变形监测。 串联式固定测斜仪：多支传感器串联布设，实现多点位同步监测，分辨率达2.5″，适用于岩质边坡裂缝扩展监测。 环境辅助监测： 渗压计：监测孔隙水压力变化，评估土体抗剪强度，量程覆盖1-4MPa，精度0.1%FS。 翻斗式雨量计：实时监测降雨量，精度≤±2%，为滑坡风险预警提供数据支持。 传输层： 采用4G/5G无线通信模块，支持数据实时上传至云端平台，断网续传功能确保数据完整性。 边缘计算网关集成多通道传感器接入能力，支持本地数据预处理与异常值过滤，减少云端计算压力。 平台层： 云平台：实现传感器数据统一管理，支持多级预警阈值设置，当位移速率超限或深层滑移面突变时，自动触发蓝/黄/红三级预警。 智能分析模块：基于机器学习算法，对历史数据与实时监测值进行关联分析，生成位移趋势预测曲线，提前3-7天预警潜在滑坡风险。 应用层： 多渠道预警推送：通过短信、邮件、平台弹窗及现场声光报警装置，同步通知管理人员与运维团队。 应急决策支持：结合三维地质模型，生成加固建议与避险路线规划，如某矿山边坡监测项目通过系统预警成功避免人员伤亡。   二、核心监测技术与设备选型 高精度位移监测技术： GNSS+INS融合定位：通过卫星信号与惯性导航数据融合，解决传统GNSS在遮挡环境下的信号丢失问题，实现连续毫米级监测。 机器视觉监测：利用高清摄像头与智能图像分析算法，自动识别边坡裂缝、崩塌等特征，监测频率达60Hz，适用于动态变形监测。 多参数综合监测： 拉线式位移计：监测裂缝开合度，量程5000mm，精度±0.05%FS，支持RS485协议与Modbus通信，适用于长期自动化监测。 无线倾角加速度计：基于MEMS芯片技术，测量三轴倾斜角度与加速度值，功耗低于1W，支持太阳能供电，适用于偏远区域监测。 环境因素联动监测： 静力水准仪：监测边坡沉降变形，量程可选1000-4000mm，精度±0.05%FS，通过连通管原理实现多点位同步测量。 土壤含水率传感器：监测土体湿度变化，精度±3%RH，为边坡稳定性评估提供辅助数据。 三、系统功能与优势 实时监测与预警： 系统支持1Hz高频采样，实时显示位移、沉降、倾斜等参数变化曲线，当数据超过阈值时，30秒内触发预警机制。 某高速公路项目通过系统预警，提前2天发现边坡失稳迹象，避免经济损失超千万元。 智能化数据分析： 平台自动生成日报/周报/月报，支持数据导出与自定义报表模板，为工程验收与运维决策提供依据。 通过三维可视化技术，将监测数据与地质模型叠加，直观展示边坡变形趋势与潜在风险区域。 低维护成本与高适应性： 传感器采用IP68防护等级，适应-40℃至85℃极端环境，寿命超800万次循环。 太阳能供电系统支持连续7天阴雨天气运行，减少人工巡检频率，降低运维成本30%以上。 四、实施案例与效果验证 某高速公路软基段边坡监测： 监测方案：布设GNSS接收机、渗压计与拉线式位移计，监测周期5年。 实施效果：累计捕获位移异常事件12次，预警准确率92%，节约人力成本超50%，获省级科技进步奖。 露天矿山边坡稳定性监测： 监测方案：采用雷达干涉测量系统与固定式测斜仪，实现7×24小时连续监测。 实施效果：成功预警3起滑坡险情，避免设备损失超2000万元，监测数据被纳入矿山安全标准体系。 五、未来发展趋势 AI赋能预警模型： 引入深度学习算法，优化位移预测精度，缩短预警响应时间至分钟级。 多源数据融合： 整合卫星遥感、无人机航拍与地面传感器数据，实现“天-空-地”一体化监测网络。 5G+边缘计算： 利用5G低时延特性，支持实时视频分析与边缘端智能决策，提升监测系统自主性。

10

2025

/

11

隐蔽工程验收的程序和流程以及北斗的应用

隐蔽工程验收的程序和流程以及北斗的应用

隐蔽工程验收的程序和流程以及北斗的应用 一、基本程序 自检：施工单位完成隐蔽部位施工后，需先进行自检，确保符合设计及规范要求。 填报验收记录表：自检合格后，填写《隐蔽工程验收记录表》，详细注明隐蔽部位的施工时间、位置、施工内容（如材料规格、施工方法等）、有无变更等信息。 提交验收申请：向监理单位提交验收申请及相关资料。 组织验收：监理工程师收到申请后，组织施工单位相关人员进行验收。对于基础、主体结构等重要隐蔽工程，还需通知建设单位、设计单位等相关方共同参与。 签字确认：验收合格后，各方参与人员在《隐蔽工程验收记录表》上签字确认，该隐蔽部位方可进入下一道工序施工。若验收不合格，施工单位需整改后重新申请验收。   二、具体流程要点 材料检验：隐蔽工程开工前，项目部需对所用材料进行检验，包括厂家提供的材质证明、外观检查、抽样试验以及项目部进行的复检报告，检验结果均合格后方可进行施工。 施工监督：隐蔽工序施工应在监理人员、项目总工、专职质检员的监督下进行，重要基础如灌注桩基础必须有设计单位在场，隐蔽工序施工应严格按规程、规范及作业指导书进行施工。 施工记录：隐蔽工序施工完毕后，必须经施工负责人自检合格后填写施工记录，由班长、质检员、技术员、检查人确认合格后签字，再由现场监理员确认合格后签字。 逐级验收：施工队检验合格后，由施工队施工负责人在《隐蔽工程验收签证单》上签字并报项目部检验。项目部对隐蔽工程进行抽查，并检查施工记录，确认合格后在《隐蔽工程验收签证单》上签证，并报监理公司工程监理部检验。监理公司对隐蔽工程进行现场抽查，并检查施工记录和材料质量证明资料，确认合格后在《隐蔽工程验收签证单》上签证。 北斗在隐蔽工程中的应用 一、高精度定位 北斗卫星导航系统具备全球覆盖、高精度定位的能力，能够提供厘米级甚至毫米级的定位精度。在隐蔽工程施工中，北斗定位技术能够实现对施工过程的精准控制和实时监测。例如，在地基处理过程中，如桩基施工、注浆加固等，北斗技术可用于实时监测桩体的位置、深度、倾斜度等关键参数，确保地基处理的质量和稳定性。   二、实时导航与监控 通过北斗终端设备，可以实时获取施工机械和人员的位置信息，对施工过程进行全程监控，及时发现并纠正偏差。例如，在钢筋混凝土结构施工中，可以在钢筋上安装小型定位标签，通过手持式北斗接收机或无人机搭载的北斗定位设备进行扫描，快速准确地获取钢筋的布置信息。   三、数据集成与分析 北斗系统能够收集大量的施工数据，为后续的数据分析、质量评估提供丰富的基础资料。结合数据分析软件，可以对地基处理效果进行量化评估，为后续的施工提供科学依据。同时，北斗技术还可以与电磁感应等无损检测技术相结合，对钢筋的直径、间距等进行非接触式检测，提高检测效率和准确性。   四、智能化管理 结合人工智能和云计算技术，北斗系统可以实现施工过程的智能化管理。例如，在施工过程中，通过安装北斗定位设备和传感器，实时监测施工机械的位置、姿态和作业状态。同时，结合视频监控和无人机巡检等手段，对隐蔽工程的施工过程进行全方位、多角度的监控，确保施工过程中的每一个环节都符合要求。

07

2025

/

11

隐蔽工程看不见但必须要注意,有哪些要点呢

隐蔽工程看不见但必须要注意,有哪些要点呢

隐蔽工程看不见但必须要注意,有哪些要点呢   隐蔽工程虽被隐藏在建筑内部，看不见摸不着，但一旦出现问题，维修成本高且影响大，因此必须高度重视。以下从不同隐蔽工程类型出发，详细介绍其施工要点及注意事项：   给排水工程 材料选择 选用质量可靠、符合国家标准的管材和管件，如PPR管、PVC管等。不同材质的管材具有不同的特性，例如PPR管具有耐高温、耐腐蚀、连接可靠等优点，适用于热水供应系统；PVC管则价格相对较低，常用于排水系统。 检查管材和管件的外观，确保无裂纹、砂眼、变形等缺陷，避免使用劣质产品影响工程质量。 管道铺设 合理规划管道走向，尽量减少弯头和接头数量，以降低水流阻力和漏水风险。例如，在布置水管时，应遵循“横平竖直”的原则，避免管道交叉过多。 管道安装应牢固，固定间距符合规范要求。对于热水管，还需考虑热胀冷缩的影响，设置适当的伸缩补偿装置，防止管道因温度变化而变形、开裂。 防水处理 卫生间、厨房、阳台等易积水区域的地面和墙面应做好防水处理。防水涂料应涂抹均匀，厚度符合要求，一般地面防水层厚度不应小于1.5mm，墙面防水层高度不应低于1.8m。 在管道根部、墙角等易渗漏部位，应进行加强处理，如增设防水附加层，确保防水效果。 防水施工完成后，需进行闭水试验，试验时间不少于24小时，观察楼下对应部位有无渗漏现象，确认无渗漏后方可进行下一道工序。   电气管线工程 线路规划 根据家庭用电需求，合理设计电路布局，划分不同的功能回路，如照明回路、插座回路、空调回路等，避免一个回路负载过大，引发安全事故。 确定开关、插座的位置和数量，既要满足使用方便的要求，又要符合安全规范。例如，插座应安装在距地面一定高度处，避免儿童触电；开关应安装在便于操作的位置，方便控制灯具。 线缆选择 根据不同回路的用电负荷，选择合适规格的线缆。一般来说，照明回路可使用2.5平方毫米的铜芯线，普通插座回路可使用4平方毫米的铜芯线，空调等大功率电器回路应使用6平方毫米及以上的铜芯线。 选用质量合格的线缆，检查线缆的绝缘层是否完好，有无破损、老化等现象，确保用电安全。 安装施工 线缆应穿管敷设，避免直接埋入墙体或地面，防止线缆受损和漏电。穿线管应选用阻燃型PVC管或金属管，管内线缆的总截面积不应超过管内截面积的40%，以保证线缆能够顺利散热。 不同电压等级、不同回路的线缆不应穿在同一根管内，以免相互干扰和引发安全事故。例如，强电线路和弱电线路（如网线、电话线）应分开敷设，间距保持一定距离。 开关、插座的安装应牢固，接线正确，避免出现松动、短路等问题。在安装过程中，应严格按照接线图进行操作，确保火线、零线和地线连接正确。 木作基层工程 材料选择 选用环保性能好的板材，如E0级或E1级的细木工板、刨花板、密度板等，减少甲醛等有害物质的释放，保障室内空气质量。 检查板材的外观质量，表面应平整、光滑，无翘曲、变形、开裂等缺陷，边缘应整齐，无明显毛刺。 龙骨安装 吊顶龙骨的安装应牢固，间距符合设计要求。主龙骨间距一般不应大于1.2m，副龙骨间距不应大于600mm，以确保吊顶的平整度和稳定性。 墙面龙骨的安装应根据墙面的尺寸和造型进行合理布局，龙骨与墙体之间的连接应牢固，可采用膨胀螺栓、射钉等进行固定。 基层处理 在安装饰面板之前，应对基层进行平整处理，填补缝隙和孔洞，使基层表面平整度误差控制在规定范围内。例如，对于墙面基层，可使用石膏板腻子进行找平处理。 做好防潮处理，特别是在潮湿的环境中，如卫生间、厨房等，应在基层表面涂刷防潮漆或铺设防潮膜，防止饰面板受潮变形。 墙面地面基层工程 墙面基层 铲除原有墙面基层至水泥砂浆层，确保基层坚实、平整、无空鼓、起砂等现象。如果基层存在裂缝，应先进行修补处理，可采用嵌缝石膏或抗裂砂浆进行填缝，并粘贴网格布增强抗裂性能。 涂刷界面剂，增强基层与腻子之间的粘结力，防止腻子层空鼓、脱落。界面剂的涂刷应均匀，厚度一致，待其干燥后再进行下一步施工。 地面基层 清理地面基层，去除杂物、油污等，确保地面干净、干燥。对于地面不平整的情况，应进行找平处理，可使用水泥砂浆或自流平材料进行找平，使地面平整度误差控制在规定范围内。 如果地面需要做防水处理，应按照防水工程的施工要求进行操作，确保防水效果。在防水层施工完成后，需进行闭水试验，确认无渗漏后方可进行地面面层施工。

05

2025

/

11

建筑施工中看不到的隐蔽工程叫什么

建筑施工中看不到的隐蔽工程叫什么

建筑施工中看不到的隐蔽工程叫什么   在建筑施工中，看不到的隐蔽工程被称为隐蔽工程，具体指在施工期间将建筑材料或构配件埋于物体之中，最终被覆盖而无法直接观察的工程实体。以下从定义、常见类型、施工要点及验收标准四个方面进行详细说明：   定义 隐蔽工程是指建筑物、构筑物在施工过程中，某一道工序完成后将被下一道工序所掩盖，无法再进行检查的工程项目。例如，在建筑施工中，墙体内部的水电管线预埋工程，施工时需先在墙体中开槽布管，检查管线规格、走向、连接是否符合设计要求后，再用水泥砂浆填补沟槽，使管线被墙体掩盖，此过程中的管线预埋即为隐蔽工程。   常见类型 隐蔽工程涵盖了多个方面，主要包括但不限于以下几种：   给排水工程：包括供水管道、排水管道和卫生器具的安装工程。在完成建筑物后，人们通常看到的是洁具和水龙头等外部设备，而给排水管道则隐藏在墙壁和地板之间。 电气管线工程：主要指电力供给、照明、通信系统、安全监控系统等设备的安装工程。这些设备和线缆通常被安装在墙壁、地板和天花板的内部。 地板基层、护墙基层、门窗套基层、吊顶基层：这些基层工程在完成后，通常被后续的装修材料所覆盖。 强电线缆、网络综合布线线缆：包括网线、电话线、监控线、电梯通话线等，这些线缆在铺设完成后，通常被隐藏在墙壁或地板之下。 其他隐蔽工程：如地基基础工程、主体结构工程中的钢筋工程、预应力工程、钢结构工程、防水工程等。   施工要点 隐蔽工程的施工应严格按照相关规范和正确的施工工艺进行，确保工程质量和施工进度。在施工过程中，需要施工方技术人员在现场监督、指导，并做好施工记录和相关资料，以便后期查阅。   验收标准 隐蔽工程在施工完成后，应在其被覆盖前进行验收。验收过程通常包括以下步骤：   自检：施工方应先进行自检，确保工程质量符合设计要求。 通知验收：自检合格后，施工方应及时通知建设方或监理工程师对隐蔽工程的条件进行检查。 现场检查：建设方或监理工程师接到通知后，应在要求的时间内到达隐蔽现场，对隐蔽工程的条件进行检查。 签字确认：检查合格后，建设方或监理工程师应在检查记录上签字，施工方才能进行隐蔽覆盖施工。若建设方或监理工程师检查后拒绝在检查记录上签字，但在实践中可视为已批准的，施工方也可进行隐蔽工程覆盖施工。 不合格处理：若检查发现隐蔽工程条件不合格，建设方或监理工程师有权要求施工方在一定期限内完善工程条件。

03

2025

/

11

水利大坝工程施工隐蔽作业有哪些

水利大坝工程施工隐蔽作业有哪些

水利大坝工程施工隐蔽作业有哪些   水利大坝工程中的隐蔽作业是指在施工过程中被后续工程覆盖或隐蔽，难以直接检查或测量的关键环节。这些作业的质量直接影响大坝的安全性和耐久性，需严格把控。以下是水利大坝工程中常见的隐蔽作业内容及管理要点：   一、基础处理类隐蔽作业 地基开挖与处理 作业内容：大坝基础开挖至设计标高后，需对基底进行清理、平整，并处理软弱夹层、断层破碎带等不良地质。 隐蔽要点： 基底高程、平整度是否符合设计要求； 软弱地层换填材料（如砂砾石、混凝土）的压实度和厚度； 地质缺陷处理记录（如灌浆加固、锚杆支护）。 管理措施：通过地质雷达、钻孔取样等方式验证处理效果，留存影像和检测报告。 防渗墙施工 作业内容：在坝基或坝体中建造垂直防渗墙（如混凝土防渗墙、塑性混凝土防渗墙），阻止地下水渗透。 隐蔽要点： 墙体厚度、深度及垂直度； 混凝土配合比、坍落度及浇筑连续性； 墙段连接处密封性（如锁口管、拔管工艺）。 管理措施：采用超声波检测、钻孔取芯等方法检查墙体质量，记录施工参数。 帷幕灌浆 作业内容：通过钻孔向坝基岩体注入水泥浆液，形成连续防渗帷幕。 隐蔽要点： 灌浆孔布置（孔距、排距）、深度及倾斜度； 浆液浓度、注入量及压力控制； 灌浆结束标准（如吸浆率、持压时间）。 管理措施：安装流量计、压力表实时监测，留存灌浆记录和检查孔取芯资料。 二、坝体结构类隐蔽作业 坝体填筑分层压实 作业内容：土石坝体分层填筑时，每层材料的粒径、含水量、压实度需符合设计要求。 隐蔽要点： 分层厚度、碾压遍数及压实度检测； 不同材料分区（如反滤层、过渡层）的边界控制； 含水量控制（如洒水或晾晒记录）。 管理措施：采用核子密度仪、灌砂法等现场检测，记录每层压实参数。 混凝土坝体钢筋工程 作业内容：混凝土坝内部钢筋的绑扎、焊接及预埋件安装。 隐蔽要点： 钢筋规格、数量、间距及锚固长度； 焊接接头质量（如焊缝长度、强度）； 预埋件（如观测仪器、排水管）的位置准确性。 管理措施：通过钢筋扫描仪检测布筋情况，留存焊接试验报告和预埋件验收记录。 混凝土浇筑接缝处理 作业内容：混凝土坝体分块浇筑时，接缝面的凿毛、冲洗及键槽施工。   隐蔽要点： 接缝面清洁度（无浮浆、杂物）； 键槽尺寸、深度及分布均匀性； 止水片（如铜止水、橡胶止水）的安装质量。 管理措施：采用三维激光扫描检查键槽形态，记录止水片焊接或粘接情况。 三、排水与观测类隐蔽作业 坝体排水系统安装 作业内容：在坝体内布置排水管、集水井等设施，排除渗水。 隐蔽要点： 排水管材质、直径及坡度； 反滤层（如砂石、土工布）的级配和厚度； 集水井与排水管的连接密封性。 管理措施：通过灌水试验验证排水畅通性，留存反滤层取样检测报告。 安全监测仪器埋设 作业内容：在坝体内埋设渗压计、测斜仪、应变计等监测设备。 隐蔽要点： 仪器位置准确性（如高程、桩号）； 电缆保护管铺设及接口密封； 初始读数记录及仪器率定报告。 管理措施：采用全站仪定位仪器位置，留存埋设过程影像和率定证书。 四、接缝与止水类隐蔽作业 混凝土坝体横缝处理 作业内容：混凝土坝体分块浇筑时，横缝面的处理及止水结构安装。 隐蔽要点： 横缝面凿毛深度、清洁度； 止水铜片或橡胶止水带的焊接/粘接质量； 缝内填充材料（如沥青木板、聚氨酯）的密实度。 管理措施：通过超声波检测止水带密封性，留存填充材料试验报告。 土石坝与混凝土建筑物连接处理 作业内容：土石坝与混凝土闸墩、溢洪道等结构的连接部位施工。 隐蔽要点： 连接部位回填材料（如黏土、混凝土）的压实度； 止水结构（如膨胀止水条、密封胶）的安装质量； 接触面处理（如凿毛、涂刷界面剂）。 管理措施：采用钻孔取样检查回填材料密实度，记录止水结构施工参数。 五、管理要点与建议 全过程影像记录：对关键隐蔽作业（如防渗墙施工、钢筋绑扎）进行视频拍摄，标注时间、桩号、操作人员等信息。 第三方检测：委托专业机构对地基处理、混凝土质量等进行平行检测，确保数据客观性。 数字化追溯：利用BIM模型关联隐蔽工程验收数据，实现“设计-施工-验收”全流程可追溯。 标准化验收：制定隐蔽工程验收清单，明确检查项目、标准及责任人，避免漏项。 案例参考： 三峡工程：通过自动化灌浆记录仪实时监控帷幕灌浆参数，结合钻孔取芯验证防渗效果，确保大坝基础无渗漏。 小浪底水利枢纽：采用三维激光扫描技术检查混凝土坝体接缝键槽形态，提高施工精度。

31

2025

/

10

高速公路隐蔽施工信息化作业方案

高速公路隐蔽施工信息化作业方案

高速公路隐蔽施工信息化作业方案   一、方案背景与目标 高速公路隐蔽工程（如隧道衬砌、路基填筑、管线预埋等）具有施工不可逆性，传统管理方式存在质量追溯难、数据分散、风险预警滞后等问题。通过信息化手段实现隐蔽工程全流程数字化管理，可提升施工质量、降低安全风险，并为后期运维提供数据支撑。   核心目标：   全过程可视化：通过物联网、视频监控等技术实现施工过程实时记录与追溯。 数据集成与共享：打破信息孤岛，实现设计、施工、监理、业主多方数据互通。 智能预警与决策：基于大数据分析提前发现质量隐患，优化施工组织。 合规性管理：确保隐蔽工程验收符合规范，减少返工与纠纷。 二、核心技术与工具 物联网（IoT）传感器 应用场景： 隧道衬砌：部署应变计、压力传感器，实时监测混凝土浇筑压力与变形。 路基填筑：使用压实度传感器、含水量检测仪，自动采集压实数据。 管线预埋：通过RFID标签或NFC芯片标记管线位置，避免后期开挖破坏。 优势：实时反馈施工参数，超限自动报警，减少人为干预误差。 隐蔽工程录像仪管理系统 功能： 在隐蔽工程覆盖前，自动录制施工过程视频，并附加桩号、时间、拍摄人等信息水印。 视频数据自动上传至云端服务器，支持业主、监理远程查看与抽检。 案例：天平高速项目通过该系统实现隧道隐蔽工程影像永久保存，追溯效率提升90%。 BIM（建筑信息模型）技术 应用： 建立三维模型，模拟施工工序，提前发现设计冲突（如管线与结构碰撞）。 结合进度计划，动态展示隐蔽工程完成情况，支持资源优化调度。 效果：某高速公路项目通过BIM碰撞检测减少设计变更12%，施工效率提高20%。   移动端APP与二维码追溯 功能： 施工人员通过APP上传隐蔽工程检查数据、照片，系统自动生成验收报告。 为每个隐蔽部位生成唯一二维码，扫码可查看施工记录、材料检测报告等全生命周期信息。 优势：实现无纸化验收，数据归档时间从3天缩短至2小时。 大数据分析与AI预警 应用： 集成施工监测数据、历史质量事故案例，训练AI模型预测潜在风险（如路基沉降超标）。 通过数字孪生平台模拟不同施工方案对隐蔽工程的影响，优化工艺参数。 案例：浙江高速“涉路作业安全监管系统”利用AI识别交通锥倒伏，处置时间从20分钟缩短至10分钟。 三、实施步骤 前期准备 需求分析：明确隐蔽工程类型、验收标准、数据采集频率等。 系统选型：根据项目规模选择成熟平台（如广联达BIM+智慧工地系统）。 人员培训：对施工人员、监理进行物联网设备操作、APP使用培训。 施工阶段管理 数据采集： 关键工序（如钢筋绑扎、防水层施工）必须录制视频并上传。 传感器数据每10分钟上传一次，超限值自动触发报警。 过程验收： 监理通过APP抽检隐蔽工程，签字确认后系统自动生成验收单。 对不合格部位标注问题类型、整改责任人，闭环跟踪整改情况。 验收与归档 数字档案库：将隐蔽工程影像、检测报告、验收单等整合为结构化数据，保存期限不低于设计使用年限。 区块链存证：采用区块链技术对关键验收记录进行加密存证，确保不可篡改。 四、保障措施 组织保障：成立信息化专项小组，明确业主、施工、监理、技术供应商职责。 技术保障：定期校准传感器，确保数据准确性；建立本地+云端双备份机制。 资金保障：将信息化投入纳入项目预算，优先保障关键设备采购。 安全保障：加强网络安全防护，防止数据泄露；对高风险作业区域设置电子围栏。 五、预期效果 质量提升：隐蔽工程一次验收合格率提高至98%以上，返工率降低50%。 效率优化：数据采集与归档时间缩短80%，管理成本降低30%。 风险可控：通过智能预警减少安全事故隐患，保障施工安全。 合规透明：实现隐蔽工程全流程可追溯，满足审计与运维需求。

29

2025

/

10

铁路项目施工隐蔽工程如何数字化管理

铁路项目施工隐蔽工程如何数字化管理

铁路项目施工隐蔽工程如何数字化管理   在铁路项目施工中，隐蔽工程的数字化管理可通过全流程影像存档、物联网实时监测、BIM模型集成追溯、区块链存证及数字孪生平台协同五大核心手段实现，结合北斗定位、AI图像识别等技术，解决隐蔽工程可视化差、验收标准模糊、过程追溯困难等痛点，具体管理路径如下：   一、施工前：数字化基准建立 三维建模与碰撞检测 利用BIM技术预演管线排布、电缆敷设等隐蔽工程布局，通过碰撞检测提前发现设计冲突，减少施工返工。例如，某大型商业综合体项目在机电安装阶段设置6个可视化检查点，结合BIM模型优化管线走向，避免后期开挖修复。 工艺标准库建设 建立焊接、防水、防雷接地等12类工艺参数数据库，明确隐蔽工程验收标准。例如，电缆线路敷设需记录线径、绝缘电阻等参数，防水层施工需标注材料厚度、搭接宽度等数据，为数字化验收提供依据。 二、施工中：动态监控与数据采集 物联网传感器实时监测 环境参数：在混凝土养护阶段部署温湿度传感器，实时反馈数据至管理平台，确保养护条件符合规范。 结构安全：通过北斗定位技术监测桩基施工位置、深度及倾斜度，结合压实度检测设备记录路基填筑压实度，及时发现施工偏差。例如，铁路路基工程中，北斗定位技术可精准控制填方压实度，避免过度或不足压实。 关键节点视频存档 对隐蔽工程关键部位（如电缆接头、排水管道连接处）进行视频拍摄，自动关联施工日志，形成可追溯的影像档案。某市政项目应用后，验收争议率下降85%。 移动端质量巡检 施工人员通过移动APP上传隐蔽工程检查数据，系统自动生成整改通知单并推送至责任方，实现问题闭环处理。例如，广东省铁投集团通过移动端实时掌握9000名现场人员作业状态，整改效率提升60%。   三、验收阶段：数字化存证与追溯 区块链存证技术 采用数字签名+区块链存证，将隐蔽工程验收记录（如影像、检测数据、签字文件）永久存储于分布式账本，确保数据不可篡改。某项目应用后，验收记录可追溯性达100%。 BIM模型关联验收 将隐蔽工程验收数据（如混凝土强度、管线位置）挂接至BIM模型，形成“设计-施工-验收”全流程数字孪生体。例如，铁路项目通过BIM模型自动关联施工过程关键资料，实现从设计图纸到施工过程的全程溯源。 二维码追溯系统 为隐蔽工程部位生成唯一二维码，扫描后可查看施工时间、责任人、检测报告等信息。某商业综合体项目建立隐蔽工程数字档案库，保存周期达20年，支持后期运维快速定位问题。 四、全周期管理：数字孪生与智能决策 数字孪生平台协同 构建铁路项目数字孪生体，集成地理信息、工程模型、物联网数据等，实现“一屏通览”工程全貌。例如，广东省铁投集团通过数字孪生平台实时监测10个省管铁路项目、1010公里在建里程，累计发出安全预警12000余次。 大数据分析与预警 基于历史数据训练AI模型，预测隐蔽工程潜在风险（如沉降异常、管线破损），提前推送防控指令。例如，铁路路基沉降在线监测模块通过传感器数据智能分析，2024年成功规避坍塌、滑坡等重大风险。 跨系统数据贯通 打通内部OA、财务共享等系统，实现隐蔽工程管理流程标准化线上审批。例如，广东省铁投集团通过平台形成日报、周报、月报，优化施工组织安排，项目进度偏差率从15%降至5%。 五、典型案例：铁路隐蔽工程数字化实践 北斗路基工程质量管控：通过北斗定位技术监测桩基施工参数，结合物联网传感器记录填筑压实度，实现路基工程全流程质量追溯。 广东省铁投集团省管铁路数字化平台：上线47个子系统，覆盖400余个工点，隐蔽工程影像存档172.69万份，质量问题整改平均时长从72小时缩短至18小时。 某大型商业综合体项目：运用热成像技术检测管道焊接质量，建立隐蔽工程数字档案库，实现零返工目标。 数字化管理价值 质量可控：通过实时监测与数据存证，确保隐蔽工程符合设计规范，降低后期运维成本。 效率提升：移动端巡检、自动预警等功能减少人工干预，整改效率提升60%以上。 风险降低：数字孪生与AI预警提前发现潜在问题，安全风险有效降低。 决策科学：大数据分析为管理提供依据，优化资源配置，避免资源浪费。

27

2025

/

10

高速公路隐蔽工程施工信息化建设方案

高速公路隐蔽工程施工信息化建设方案

高速公路隐蔽工程施工信息化建设方案   针对高速公路隐蔽工程施工的信息化建设，可围绕隐蔽工程全流程数字化管理、多维度数据采集与智能分析、多方协同与质量追溯体系三大核心方向展开，结合物联网、BIM、GIS、云计算等技术实现隐蔽工程质量的实时监控与风险预警。以下为具体方案框架：   一、隐蔽工程全流程数字化管理 施工过程“双端录像+云端存储”模式 技术实现：采用隐蔽工程录像仪，在钢筋绑扎、预埋管道、隧道支护等关键工序施工时，同步录制高清视频，并将桩号、时间、拍摄人等信息嵌入视频水印。 数据管理：视频自动上传至云端服务器，按隧道单洞、桥梁墩台等单位工程分类归档，支持按关键词（如桩号、工序类型）快速检索。 应用价值：监理单位可远程抽查施工过程，业主可随时调阅历史影像，解决传统检查中“覆盖后难追溯”的问题，例如天平高速项目通过该模式减少返工率40%。 BIM+GIS三维可视化管控 模型构建：基于BIM技术建立隐蔽工程三维模型，集成地质勘察、设计图纸、施工进度等数据，实现“设计-施工-验收”全生命周期可视化。 空间分析：结合GIS地理信息系统，对边坡支护、隧道掘进等隐蔽工程进行空间定位与风险评估，例如通过地形数据模拟边坡稳定性，提前预警滑坡风险。 二、多维度数据采集与智能分析 物联网传感器网络部署 位移监测：在隧道拱顶、边坡危石等部位安装GNSS位移传感器、激光测距仪，实时监测毫米级形变，数据传输至云平台生成位移曲线。 环境感知：部署温湿度传感器、土壤含水率传感器，监测地下水位变化对基础工程的影响，例如雨季前通过数据预警基础沉降风险。 声波监测：利用地声传感器捕捉岩体断裂产生的低频声波，结合次声传感器监测空气振动，提前30分钟预警塌方事故。 AI驱动的质量预警系统 模型训练：基于历史隐蔽工程数据（如位移速率、降雨量、地下水位组合），训练机器学习模型，识别高风险模式。 实时预警：当监测数据超过阈值（如水平位移速率>5mm/天且降雨量>50mm/小时），系统自动触发四级预警（蓝/黄/橙/红），并推送至手机APP、短信、广播等多渠道。 案例应用：某山区高速通过该系统成功预警3次边坡滑坡，避免人员伤亡。   三、多方协同与质量追溯体系 移动端协同平台 功能设计：开发隐蔽工程APP，支持施工单位上传影像资料、监理单位抽检记录、业主远程审批，实现“拍摄-上传-审核-归档”全流程电子化。 权限管理：按角色分配权限（如施工员仅可上传数据，监理员可审核签字，业主可查看全局），确保数据安全性。 区块链质量追溯链 数据上链：将隐蔽工程验收记录（如钢筋规格、混凝土强度、预应力张拉值）加密存储至区块链，确保数据不可篡改。 追溯查询：通过扫描二维码或输入桩号，可查看隐蔽工程从施工到验收的全流程数据，包括材料检测报告、监理签字记录等，为后期运维提供依据。 四、技术保障与实施路径 技术选型原则 兼容性：选择支持多协议（如LoRa、4G/5G）的传感器，适应山区、隧道等复杂环境。 扩展性：采用模块化设计，便于后续增加新的监测指标（如应力应变、孔隙水压）。 合规性：遵循《公路工程质量检验评定标准》（JTG F80/1），确保数据采集与预警逻辑符合规范要求。 分阶段实施计划 试点阶段（1年）：选取1-2个标段，部署位移传感器、录像仪等核心设备，验证技术可行性。 推广阶段（2-3年）：全线推广物联网+BIM系统，建立云平台数据中心，实现数据集中管理。 优化阶段（持续）：根据运行数据调整预警阈值，引入更先进的AI算法（如深度学习），提升预警准确率。 五、预期效益 质量提升：隐蔽工程一次验收合格率提高至98%以上，返工率下降50%。 效率优化：监理抽检时间缩短70%，业主决策响应速度提升3倍。 成本节约：减少因质量问题导致的材料浪费与工期延误，年节约成本超千万元。 安全保障：通过实时预警避免重大安全事故，社会效益显著。

24

2025

/

10

铁路施工信息化建设重点是哪三大领域

铁路施工信息化建设重点是哪三大领域

铁路施工信息化建设的重点领域可归纳为运输组织、客货营销、经营管理三大核心领域，这些领域通过信息化手段实现铁路运输的效率提升、服务优化与资源科学配置。以下为具体分析：   运输组织领域 该领域聚焦于铁路运输的调度指挥、生产作业及安全保障，是信息化建设的核心。其目标在于通过信息技术提升运输生产效率与安全性，覆盖运输生产全流程。例如，运输调度管理系统（TDMS）通过实时数据共享与生产管理协同，优化运输指挥效率；列车运行状态信息系统（LAIS）利用无线传输技术，将列车运行数据实时传送至地面监控中心，实现动态追踪与安全预警。这些系统共同构建了高效、安全的运输组织体系。   客货营销领域 此领域以提升铁路市场竞争力为核心，通过信息化手段优化客货服务流程，增强客户体验。其目标包括扩大市场份额、增加收入及提供优质服务。例如，铁路客户服务中心整合服务资源，实现一站式咨询与问题解决；货运营销与生产管理系统通过数据分析优化货运流程，提升物流效率。这些应用直接面向旅客与货主，是铁路服务升级的关键环节。 经营管理领域 该领域关注铁路运力资源、经营资源的优化配置与运营决策支持，旨在通过信息化实现降本增效。其目标包括保障资源合理配置、降低运营成本及提升经济效益。例如，铁路货运计划管理系统通过算法优化货运计划，减少资源浪费；工务管理系统利用传感器与数据分析技术，实现设备状态实时监测与预防性维护。这些系统为铁路运营提供了科学决策依据，推动了管理精细化。

22

2025

/

10

山体滑坡预警自动报警系统原理

山体滑坡预警自动报警系统原理

山体滑坡预警自动报警系统原理   山体滑坡预警自动报警系统：地质灾害防控的智能防线 山体滑坡作为全球频发的地质灾害，具有突发性强、破坏力大、预警难度高的特点。据统计，我国每年因山体滑坡造成的人员伤亡超千人，经济损失达数十亿元。传统监测手段依赖人工巡查或单一传感器，存在覆盖范围有限、数据更新滞后等问题。随着物联网、人工智能、卫星定位等技术的融合，山体滑坡预警自动报警系统已实现从“被动响应”到“主动防控”的跨越，成为守护生命财产安全的核心技术。   一、系统架构：多维度感知网络的构建 1. 前端感知层：多参数实时监测 系统通过部署在山体关键部位的传感器网络，构建覆盖位移、环境、声波等多维度的监测体系：   位移监测：采用GNSS（全球导航卫星系统）接收机、激光测距仪、倾斜仪等设备，实时捕捉山体三维坐标变化。例如，GNSS技术可实现毫米级位移监测，即使山体发生微小蠕动也能精准感知。某山区小镇安装GNSS位移监测站后，成功记录50余次微小位移异常，避免重大滑坡灾害。 环境因素监测：翻斗式雨量计监测降雨强度与累计量，地下水位传感器跟踪地下水动态，土壤含水率传感器测量湿度。降雨是滑坡的主要触发因素，当雨量超过阈值时，系统会结合位移数据综合判断风险。 声波与振动监测：地声传感器通过法拉第感应定律捕捉地表运动产生的低频声波，次声传感器检测空气压力变化引发的次声波。某企业研发的地声-次声组合传感器，可实时高精度检测泥石流前兆，误报率低于5%。 2. 数据传输层：高效稳定的通信机制 系统采用分层传输架构，确保数据从感知层到平台层的实时传递：   现场传输：在偏远山区使用LoRa、NB-IoT等低功耗广域网技术，解决信号覆盖问题；4G/5G网络支持大容量数据高速上传。某公路边坡监测系统通过4G模块，将传感器数据实时传输至云平台，延迟低于1秒。 数据加密：对传输数据加密处理，防止篡改或窃取，确保信息安全性。 汇聚节点：传感器数据通过无线模块发送至汇聚节点，再由节点统一上传至监控中心。 3. 平台处理层：智能分析与风险判断 监控中心通过机器学习与深度学习算法，对多源数据进行融合分析：   模型构建：基于历史滑坡事件数据，训练预测模型，识别位移速率、降雨量、地下水位等关键指标的阈值组合。例如，当水平位移速率超过5mm/天且降雨量超过50mm/小时，模型判定为高风险。 实时分析：对新采集数据进行实时比对，若某参数超过阈值，或模型预测风险概率超过阈值，系统自动触发预警。 四级预警机制： 蓝色预警：存在滑坡可能性，需加强监测。 黄色预警：风险存在，需保持警惕。 橙色预警：风险较高，需密切关注并加强巡查。 红色预警：风险极高，需立即采取紧急避险措施。 4. 预警发布层：多渠道快速响应 系统通过声光报警器、短信、邮件、广播、电视、网络等渠道，将预警信息快速触达相关方：   现场报警：在监测点附近安装声光报警器，当系统判定风险时，立即发出警报，提醒现场人员撤离。 远程通知：通过4G/5G网络向政府部门、应急队伍及周边居民发送预警信息，内容包含预警级别、可能发生时间、影响范围等。 GIS可视化：结合地理信息系统（GIS），将监测数据与地图叠加，直观展示滑坡体位置、周边地形及受威胁区域，辅助决策。   二、核心技术：从数据到预警的转化 1. 高精度位移监测：GNSS技术的突破 GNSS技术通过接收多颗导航卫星信号，实时解析山体三维坐标变化。其优势在于：   覆盖范围广：可监测数公里范围内的山体位移。 测量精度高：毫米级位移监测，捕捉早期形变信号。 响应速度快：实时追踪山体形变趋势，第一时间发现潜在隐患。 2. 多源数据融合：提升预警准确性 系统将位移、降雨、地下水位、声波等数据融合分析，通过机器学习模型识别滑坡前兆。例如：   位移-降雨耦合模型：结合位移速率与降雨强度，预测滑坡发生概率。 声波-位移关联分析：当地声信号与位移数据同步异常时，判定为泥石流前兆。 3. 边缘计算与云端协同：降低延迟 部分系统在现场部署边缘计算节点，对传感器数据进行初步处理，仅将关键信息上传至云端。这种架构可减少数据传输量，降低系统延迟，提升响应速度。   三、应用场景：从理论到实践的落地 1. 地质灾害易发区 在山区、沟谷地带部署系统，实时监测滑坡风险。例如，某山区小镇引入系统后，因地质灾害导致的人员伤亡下降80%，房屋损毁率降低75%。   2. 交通要道 在公路、铁路沿线关键位置部署监测设备，保障交通畅通。某山区铁路安装系统后，因滑坡导致的列车停运次数从每年20余次降至不足3次。   3. 水利工程 监测水库、大坝周边山体稳定性，防止次生灾害。某大型水库引入系统后，成功避免山体滑坡导致的大坝溃坝风险，直接经济损失减少超10亿元。   4. 生态保护区 监测自然边坡稳定性，保护生态系统。例如，在国家级自然保护区部署系统，实时掌握边坡变形情况，为生态修复提供数据支持。   四、未来趋势：智能化与主动防控 1. 物联网与5G融合 未来系统将进一步整合物联网技术，实现传感器网络的自组织与自愈合，提升监测覆盖率。5G网络支持超低延迟数据传输，为实时预警提供保障。   2. 人工智能深度应用 通过深度学习算法，系统可自动识别滑坡前兆模式，提升预测精度。例如，利用卷积神经网络（CNN）分析地表图像，检测裂缝扩展趋势。   3. 主动防控技术 系统将从“预警”向“防控”延伸，通过智能排水、边坡加固等措施，主动降低滑坡风险。例如，当系统预测到高风险时，自动启动排水泵，减少地下水对山体的侵蚀。 山体滑坡预警自动报警系统通过多维度感知、智能分析与快速响应，构建起全天候、高精度的地质安全防线。随着技术的不断进步，系统将在防灾减灾中发挥更大作用，为人类应对自然灾害提供更强大的科技支撑。未来，这一系统将成为智慧城市、生态保护、交通建设等领域不可或缺的基础设施，守护每一寸土地的安全。

20

2025

/

10

黑土地地质桩基施工要求有哪些

黑土地地质桩基施工要求有哪些

黑土地地质桩基施工要求有哪些   在黑土地地质条件下进行桩基施工，需结合其土层特性（如高含水量、高压缩性、季节性冻融影响等）制定针对性措施，以下是具体施工要求及技术要点：   一、地质勘察与数据准确性   全面勘察黑土层分布 明确黑土层厚度、含水量（通常25%-40%）、有机质含量及下伏土层（如粉质黏土、砂层）的分布情况。 重点检测季节性冻融层深度，评估冻胀对桩基的影响。例如，东北地区冻土深度可达1.5-2.5米，需确保桩端进入稳定土层（如中风化岩层）的深度满足规范要求（通常≥1倍桩径且≥1.5米）。 地下水与冻融风险评估 黑土区地下水位较高（常距地表1-3米），需监测施工期间水位变化，防止孔壁坍塌。 针对冻融循环，桩基设计需考虑冻胀力（如桩侧摩擦力损失）和融沉变形，建议采用扩底桩或增加桩长穿透冻融层。   二、桩型选择与施工方法   推荐桩型 钻孔灌注桩：适用于黑土层较厚区域，通过泥浆护壁减少塌孔风险。泥浆比重需控制在1.15-1.25（黏土层）至1.25-1.35（砂层），确保孔壁稳定。 预制桩（静压法）：在软土地基中效率高，但需注意压桩力控制（避免土体侧向挤出影响邻桩），且桩端进入持力层深度需≥0.5米（硬质岩层）。 施工工艺优化 钻孔阶段：采用旋挖钻机，控制钻进速度（黏土层0.5-1.0m/min，砂层0.3-0.5m/min），防止孔壁失稳。 清孔与沉渣控制：终孔后需二次清孔，孔底沉渣厚度≤50mm（端承桩）或≤150mm（摩擦桩），避免承载力损失。 混凝土灌注：首灌量需保证导管埋深≥1米，后续灌注导管埋深控制在2-6米，防止断桩。     三、持力层处理与质量控制   持力层判定 结合地质报告与现场原位测试（如标贯试验、动力触探），确认桩端进入稳定持力层（如中风化岩层）的深度。例如，某黑土区桥梁项目要求桩端进入岩层≥1.5米，且岩芯采取率≥85%。 后注浆加固 对软弱下卧层或桩端承载力不足的情况，采用桩底后注浆技术。注浆管采用DN25钢管，注浆速率≤75L/min，水泥浆水灰比0.5-0.6，注浆压力控制在2-5MPa，提升桩端承载力20%-30%。   四、季节性施工措施   冻土期施工 冬季施工需预热混凝土（入模温度≥5℃），并添加防冻剂（如亚硝酸钠，掺量2%-3%）。 桩头暴露部分需覆盖保温材料（如聚苯乙烯板），防止冻裂。 雨季施工 场地设置排水沟和集水井，孔内积水采用泥浆泵排出，避免孔壁坍塌。 钢筋笼焊接需在干燥环境下进行，防止焊缝脆裂。   五、监测与验收标准   施工过程监测 实时监测桩身垂直度（偏差≤1%）、孔深、孔径等参数，确保符合设计要求。 对邻近建筑物或地下管线进行沉降观测，沉降量≤3mm/天，累计沉降≤20mm。 验收标准 桩身完整性：采用低应变法检测，一类桩比例≥90%，二类桩≤10%，严禁出现三类桩。 单桩承载力：按《建筑基桩检测技术规范》（JGJ106-2014）进行静载试验，总检测量≥总桩数的1%且≥3根，承载力特征值需满足设计值的1.2倍。

17

2025

/

10

桥梁工程施工数字化转型方案

桥梁工程施工数字化转型方案

桥梁工程施工数字化转型方案   一、转型目标与战略规划   明确转型目标 以提升施工效率、降低成本、增强安全性为核心，通过数字化技术实现桥梁工程全生命周期管理（设计、施工、运维）的智能化升级。例如，利用BIM技术缩短设计周期30%，通过物联网监测降低结构风险60%。 制定分阶段战略 短期（1-2年）：完成基础数字化建设，如部署物联网传感器、建立BIM模型库。 中期（3-5年）：实现业务系统集成，构建统一数据平台，推动跨部门协同。 长期（5年以上）：形成生态级数字能力，与产业链伙伴共享数据，培育智能建造新业态。   二、核心技术应用与场景   BIM技术全流程渗透 设计阶段：通过参数化建模（如OpenBridge Modeler）实现构件联动，优化结构选型。例如，某跨海大桥项目通过BIM模拟风荷载影响，减少设计变更率70%。 施工阶段： 4D施工模拟：关联BIM模型与进度计划，动态模拟施工流程，避免工期延误（如山区桥梁项目通过模拟发现缆索吊装错误，节省25天工期）。 工程量精准统计：基于模型自动生成混凝土、钢筋用量清单，误差率<1%。 运维阶段：集成检测数据（裂缝、沉降），结合AI实现病害预警（如杭州湾大桥索力异常响应时间缩短至30分钟）。 物联网与智能监测 部署应力、振动传感器，实时监测桥梁健康状态，结合大数据分析预测潜在风险。 应用北斗定位技术追踪预制梁吊装进度，偏差预警准确率达95%。 数字化平台建设 构建“1+3+N”体系：以数字孪生平台为核心，整合生产管理、物资调度、质量监控三大系统，联动N个专业子模块（如预制厂智能控制、混凝土搅拌站管理）。 统一数据标准：制定BIM模型（IFC4.0）、物联网数据（MQTT协议）、视频流（RTSP格式）的接口规范，解决异构系统互通难题。     三、关键施工环节数字化   智能预制工厂 配置数控钢筋弯曲机器人（定位精度±1mm）、全自动混凝土布料机（均匀度误差≤2%），通过数字孪生平台实现生产流程可视化管控。 应用三维激光扫描检测预制构件，生成偏差热力图，一次验收合格率提升至99.7%。 AR施工指导 开发轻量化AR系统，将BIM模型叠加至施工现场实景。例如，在墩台灌浆作业中，通过AR眼镜显示钢筋定位点，将轴线偏差控制在3mm内（优于规范要求的15mm）。 进度与资源管控 4D进度模拟：结合历史数据自动优化关键线路，当实际进度偏差超过5%时，系统提供赶工方案并测算资源需求。 动态库存管理：设置材料安全库存阈值，当钢筋库存低于7天用量时自动触发采购，材料到场及时率提升至98.5%。   四、风险防控与应急管理   多源数据融合预警 整合环境监测（风速、雨量）、结构应力、人员定位等数据，构建风险评估矩阵。针对台风多发地区，开发专项预警模块，提前72小时模拟施工平台抗风能力。 VR应急演练 搭建VR平台模拟模板坍塌、吊装事故等20类险情，记录参演人员操作轨迹与响应时间，生成能力评估报告。例如，某项目通过月度VR演练将应急响应时间缩短至12分钟（行业平均水平提升60%）。   五、数据安全与人才培养   三级数据防护 核心数据采用国密SM4算法加密存储，传输数据通过VPN专线加密，终端设备实施USB端口管控与水印溯源。 配置异地灾备中心，实现数据实时同步（RPO<5分钟，RTO<1小时）。 复合型人才梯队建设 基础层：对一线工人开展AR操作培训（累计课时≥16小时），考核通过后方可上岗。 管理层：组织BIM工程师认证培训，要求项目技术负责人持三级证书。 决策层：开展数字化决策模拟演练，提升基于数据看板的管理能力。

15

2025

/

10

岩石地基打桩需要注意什么细节

岩石地基打桩需要注意什么细节

岩石地基打桩需要注意什么细节   岩石地基因硬度高、完整性差异大、可能存在裂隙或溶洞等特性，对打桩施工的精度、设备选型及工艺控制提出更高要求。若忽视关键细节，可能导致桩身损坏、偏位甚至工程事故。以下从地质勘察、设备选择、施工工艺、质量监控及安全防护五个维度，系统梳理岩石地基打桩的核心注意事项。   一、地质勘察：穿透表象，精准识别风险   岩石地基的复杂性在于其非均质性，即使同一区域，岩石强度、裂隙发育程度及溶洞分布可能差异显著。因此，详细的地质勘察是施工的前提。   钻探取样与原位测试 钻探深度：需穿透软弱覆盖层，进入完整基岩一定深度（通常不小于3倍桩径），以准确判断岩层界面。 岩芯取样：连续取芯并标注岩层变化，重点识别软硬夹层（如风化岩与新鲜岩交界处）、裂隙发育带及溶洞位置。 原位测试：采用标准贯入试验（SPT）、动力触探（DPT）或波速测试，量化岩石强度（如单轴抗压强度）及完整性指数，为桩型选择提供依据。 三维地质建模 结合钻探数据与地质雷达、地震波层析成像技术，构建三维地质模型，直观展示岩层倾斜、断层及溶洞分布，辅助桩位优化设计。 地下水与溶洞排查 岩石地基中溶洞或地下暗河可能导致桩基施工时漏浆、塌孔，需通过注浆试验或跨孔声波测试提前探测，并制定填充方案（如高压注浆或抛填片石）。   二、设备选型：匹配岩性，兼顾效率与成本   岩石地基打桩设备需根据岩层硬度、完整性及施工环境综合选择，避免“小马拉大车”或设备过度冗余。   冲击式设备（柴油锤/液压锤） 适用场景：中硬至坚硬岩石（单轴抗压强度20-100MPa），尤其适合嵌岩桩施工。 选型要点： 锤重选择：根据岩层强度，锤重通常为桩重的1.5-2倍（如φ800mm桩，岩层强度50MPa时，选用12吨液压锤）。 落距控制：硬岩中缩短落距（1-1.5m），避免能量浪费；软岩中适当增加落距（2-2.5m）提高贯入效率。 优势：设备成本低，操作灵活，但噪音大、振动强，需评估对周边环境的影响。 旋挖钻机 适用场景：软岩至中硬岩（单轴抗压强度<50MPa），或需快速成孔的场景。 选型要点： 钻头类型：软岩用双底捞砂斗，中硬岩用牙轮钻头或截齿滚刀钻头。 扭矩与转速：硬岩中需高扭矩（≥300kN·m）低转速（5-10rpm），避免钻头过热磨损。 优势：成孔质量高，泥浆循环可减少塌孔风险，但设备成本高，对操作人员技能要求严格。 全回转钻机 适用场景：坚硬岩石（单轴抗压强度>80MPa）或复杂地质（如倾斜岩层、溶洞）。 选型要点： 回转扭矩：需≥500kN·m，以克服岩层阻力。 套管跟进：采用钢套管护壁，防止塌孔，尤其适合嵌岩桩施工。 优势：施工精度高，可处理复杂地质，但设备庞大，移动成本高。   三、施工工艺：动态调整，确保嵌岩质量   岩石地基打桩的核心是保证桩端嵌入完整基岩的深度与质量，需根据岩层变化动态调整工艺参数。   桩端入岩深度控制 设计要求：通常需嵌入中风化或微风化岩层不小于1倍桩径（如φ1000mm桩，入岩深度≥1m）。 施工要点： 岩层界面识别：通过钻进速度突变、钻渣颜色变化（如从黄褐色风化岩转为青灰色新鲜岩）判断界面。 取芯验证：每进尺0.5-1m取一次岩芯，确认岩性及完整性。 超挖处理：若岩层倾斜或裂隙发育，需超挖0.5-1m并填充混凝土，确保桩端承载力。 清孔与沉渣控制 清孔方法： 正循环清孔：适用于软岩，通过泥浆循环带出钻渣。 反循环清孔：硬岩中效率更高，通过砂石泵将钻渣直接抽出。 沉渣厚度：嵌岩桩沉渣厚度需≤50mm，采用测锤或声波测壁仪检测，超标时需二次清孔。 混凝土灌注工艺优化 初灌量控制：首盘混凝土需充满导管底部并埋入桩端0.8-1.2m，防止泥浆混入。 导管埋深：灌注过程中导管埋深控制在2-6m，避免“拔空”导致断桩。 超压灌注：桩顶混凝土需超灌0.8-1m，凿除浮浆后保证桩身强度。   四、质量监控：多参数联动，实现全过程追溯   岩石地基打桩质量需通过多参数实时监测与后期检测双重保障，避免隐蔽工程隐患。   施工过程监测 冲击能量记录：柴油锤/液压锤需安装能量传感器，记录每击贯入量与能量消耗，判断岩层变化。 垂直度控制：采用全站仪或激光垂准仪实时监测桩身垂直度，偏差需≤0.5%。 泥浆指标检测：旋挖钻机施工中，泥浆比重需控制在1.1-1.3，含砂率≤4%，防止塌孔。 成桩质量检测 低应变动力检测：检测桩身完整性，识别缩颈、夹泥或断桩缺陷。 超声波透射法：对重要工程或疑点桩进行全截面检测，准确定位缺陷位置。 静载试验：验证单桩承载力是否满足设计要求，加载量需≥设计值的2倍。   五、安全防护：风险预控，保障人员与设备安全   岩石地基打桩环境复杂，需从设备稳定、人员防护及应急预案三方面构建安全体系。   设备稳定措施 场地平整：打桩机基础需压实，坡度≤1%，防止设备倾覆。 配重加固：冲击式设备需增加配重（通常为锤重的1.2-1.5倍），抵消反作用力。 缆风绳固定：全回转钻机需设置4-6根缆风绳，锚固点距设备≥3倍高度。 人员防护要求 个人防护：操作人员需佩戴安全帽、防砸鞋、反光背心，高空作业时系安全带。 作业区域隔离：打桩区周边设置警戒线，非操作人员禁止入内。 噪音与粉尘控制：冲击式设备需安装消音器，旋挖钻机配备除尘装置，减少职业危害。 应急预案制定 塌孔处理：备足片石、黏土及水泥，一旦塌孔立即回填并重新钻孔。 卡钻应对：配备专用拔桩器或液压千斤顶，避免强行提钻导致设备损坏。 溶洞漏浆：提前储备速凝水泥，漏浆时快速注入封堵。   岩石地基打桩是“地质条件与施工技术”的双重考验，需通过精细化勘察、科学化选型、动态化调整及全流程监控，确保桩基质量与施工安全。随着数字化技术（如三维地质建模、智能监测系统）的普及，未来岩石地基施工将更趋精准与高效，为高层建筑、桥梁工程等提供更可靠的基础支撑。

13

2025

/

10

黄土地基打桩过程中如何采用数字化技术

黄土地基打桩过程中如何采用数字化技术

黄土地基打桩过程中如何采用数字化技术   黄土地基因其湿陷性、非均质性等特性，对打桩施工的精度与安全性提出更高要求。传统施工方式依赖人工经验，易受地质条件复杂性和环境因素干扰，导致桩位偏差、效率低下甚至质量隐患。数字化技术的引入，通过精准定位、实时监测、自动化控制等手段，为黄土地基打桩提供了全流程解决方案，显著提升了施工效率与工程质量。   一、精准定位与导航：北斗GNSS+RTK技术突破空间限制   黄土地基打桩的首要挑战是桩位精准性。黄土遇水后易发生湿陷性沉降，传统全站仪放样可能因地基变形导致桩位偏移，而人工复核效率低且误差累积。北斗GNSS+RTK技术通过卫星定位与实时动态差分修正，将定位精度提升至厘米级，成为解决这一问题的关键。   技术原理：北斗卫星导航系统（BDS）或GPS接收机接收卫星信号，结合地面基准站发送的差分修正数据，实时计算打桩机三维坐标，并引导设备自动导航至设计桩点。系统支持离线地图与桩点批量导入，操作人员仅需在控制终端确认目标，设备即可自主完成定位与对中。   黄土地基应用优势： 动态修正能力：针对黄土湿陷性，系统可实时监测桩位变化，当检测到沉降超限时自动触发报警，并引导设备重新定位，避免因地基变形导致的累积误差。   复杂地形适应性：黄土地区常伴随沟壑、坡地等复杂地形，传统放样需多次转点，而北斗系统可一键生成路径，减少人工干预。   效率提升案例：在六枝特大桥项目中，采用北斗智能打桩系统后，桩位偏差从传统方法的8cm降至2cm以内，单桩定位时间由15分钟缩短至3分钟，整体工期压缩22%。   二、实时监测与预警：传感器网络构建“数字眼睛”   黄土地基打桩过程中，桩身状态、地质反馈与环境安全需同步监控。传统方式依赖人工巡检，存在滞后性与盲区，而传感器网络通过多参数实时采集与智能分析，实现了施工过程的透明化管理。   核心监测参数： 桩身状态：倾角传感器监测桩体垂直度，电流传感器分析锤击阻力变化，激光测距仪控制入土深度，确保桩基承载力达标。 地质反馈：振动传感器捕捉土层硬度变化，结合地质雷达提前探测黄土层中的软弱夹层或古土壤层，避免“打空桩”或桩身断裂。 环境安全：噪音传感器监测施工噪声，粉尘传感器实时反馈PM2.5浓度，超标时自动启动喷淋降尘设备，符合环保要求。   黄土地基风险防控： 湿陷性预警：通过土壤位移传感器，系统可实时监测黄土浸水后的沉降速率，当沉降量超过阈值时，自动触发加固措施（如注浆加固或调整桩型）。   数据驱动决策：系统分析锤击能量与贯入速度的关系，生成“能量-深度”曲线，辅助判断土层变化，优化施工参数。例如，在黄土与砂卵石交互层，系统自动切换为低频高能模式，避免“小能量硬打”导致的设备损耗。   三、自动化控制与协同作业：智能打桩系统重塑施工流程   传统打桩依赖操作人员经验，参数调整滞后且易受人为因素影响。智能打桩系统通过闭环控制与设备协同，实现了施工过程的自动化与标准化。   闭环控制逻辑： 参数自适应：系统根据地质雷达探测数据，动态调整锤击频率、能量及贯入速度。例如，在黄土层中采用高频低能模式，在砂卵石层切换为低频高能模式，确保施工效率与桩身质量。   静钻根植桩工艺优化：系统自动控制注浆压力与扩底直径，通过压力传感器反馈实时调整参数，确保桩基承载力达标。某住宅项目应用后，单桩施工时间从45分钟缩短至25分钟，混凝土用量减少15%。   设备协同机制： 打桩机与挖掘机、运输车通过物联网联动，当打桩机完成一根桩后，系统自动调度挖掘机清理现场，运输车运送新桩，减少设备闲置时间。某商业综合体项目应用后，设备利用率从65%提升至85%，综合成本降低18%。     四、数字化管理与优化：BIM+大数据平台驱动决策升级   黄土地基打桩涉及地质条件复杂、设计变更频繁等问题，传统管理方式难以实现全流程优化。BIM+大数据平台通过三维建模、数据挖掘与仿真分析，为施工提供科学依据。   施工全流程管理： 三维建模与冲突检测：通过BIM技术建立地质模型与桩基模型，提前发现桩位冲突或设计缺陷。例如，某地铁项目在BIM模型中发现两根桩间距不足，调整设计后避免返工，节省工期12天。   资源优化配置：大数据分析历史施工数据，匹配地质条件与桩型。例如，在湿陷性黄土地区，系统推荐采用挤密桩+CFG桩复合地基，单桩成本从130元/米降至85元/米。   黄土地基成本管控： 材料精准使用：系统根据实时监测数据调整混凝土用量，避免因设计保守导致的“大桩小用”。某桥梁项目通过精准控制，混凝土用量减少30%，材料成本降低22%。   风险预控体系：系统内置黄土湿陷性数据库，结合实时监测数据自动匹配应急处置方案。例如，当检测到局部沉降超限时，系统立即推荐注浆加固参数，响应时间从人工决策的30分钟缩短至毫秒级。   五、绿色施工与环保监测：数字化技术助力可持续发展   黄土地基打桩易产生噪音、粉尘等污染，传统治理方式依赖人工巡检，效果有限。数字化技术通过低噪音设备与实时监测系统，实现了绿色施工目标。   低噪音施工方案： 采用液压锤、振动锤替代传统柴油锤，施工噪音从110分贝降至75分贝以下，符合城市施工环保标准。例如，某医院项目在夜间施工时，采用低噪音设备未引发周边居民投诉。 粉尘与泥浆控制： 粉尘传感器实时监测PM2.5浓度，超标时自动启动喷淋系统，减少扬尘污染。 泥浆排放量传感器连接泥浆分离设备，当排放量超限时自动启动处理流程，避免泥浆外溢污染环境。   六、实施挑战与应对策略   尽管数字化技术优势显著，但其推广仍面临多重挑战，需通过技术创新与管理优化破解。   技术集成成本高：北斗终端、传感器网络等设备初期投入较大。应对策略包括政府补贴、企业合作开发降低成本，以及采用模块化设计，逐步升级设备。   数据安全与隐私：施工数据涉及企业核心机密，需加强加密技术，建立分级访问权限，并通过区块链技术确保数据不可篡改。   技术人员短缺：数字化施工需同时掌握地质、机械、信息技术等跨领域知识。企业可通过与高校合作开展专项培训，或引进具备数字化技能的复合型人才。   黄土地质复杂性：黄土地区地质条件差异大，单一模型难以适用。解决方案是结合地质雷达与原位测试，建立动态调整模型，并采用“试桩-反馈-优化”循环机制，持续优化施工参数。   七、未来趋势：AI+物联网深度融合   随着技术发展，黄土地基打桩的数字化应用将向更智能、更高效的方向演进。   预测性维护：通过机器学习分析设备振动、温度等数据，提前预测故障，减少停机时间。例如，系统可预测液压锤密封圈磨损，提前安排更换，避免施工中断。   全生命周期管理：北斗智慧工程系统连接设计、制造、施工端，实现“一物一码”追溯。桩基施工数据永久存档，支持后期运维精准定位问题，延长基础设施使用寿命。   行业标准完善：当前数字化技术缺乏统一标准，导致数据互通困难。未来需推动数据交换标准建立，破解“数据烟囱”难题，促进技术普惠。   数字化技术为黄土地基打桩提供了从精准定位到全流程管理的完整解决方案，不仅提升了施工效率与质量，更推动了行业向智能化、绿色化转型。随着AI、物联网等技术的深度融合，黄土地基施工将迈入“数据驱动决策”的新时代，为基础设施建设提供更安全、更经济的解决方案。
