智能打桩系统和bim的关联性

智能打桩系统和bim的关联性   智能打桩系统与BIM的深度融合:解锁建筑基础施工的数字化密码 在建筑行业数字化转型的浪潮中,桩基施工作为工程建设的“根基”,其精度与效率直接影响着整体项目的质量与进度。传统桩基施工长期面临三大痛点:地下地质条件复杂导致成孔偏差、设计参数与现场施工脱节引发材料浪费、施工数据碎片化难以追溯责任环节。而智能打桩系统与BIM(建筑信息模型)技术的深度融合,正以“数字孪生+智能控制”的创新模式,为桩基施工带来颠覆性变革。   一、BIM技术:桩基施工的“数字底板” BIM技术的核心在于通过三维模型集成建筑全生命周期信息,为桩基施工构建起精准的数字化基础:   三维地质可视化 将地质勘察的钻孔数据导入BIM软件(如Revit、Bentley),生成包含不同土层(如回填土、粉质黏土、中风化岩层)的三维地质模型。例如,某住宅项目通过BIM模型发现137号桩设计桩底标高未达持力层要求,及时调整桩长,避免后期沉降风险;58号桩与地下消防水池距离过近,通过模型碰撞检测重新定位,规避了施工冲突。 参数化设计驱动精准施工 BIM模型将每根桩的属性(直径、桩长、配筋、持力层要求)与三维模型绑定,实现设计参数与施工数据的动态关联。当现场遇到岩层导致桩长需从35米调整为32米时,BIM模型可自动校验新桩长的单桩承载力,并同步更新桩基平面图、剖面图及工程量清单,确保设计变更实时传递至混凝土供应方,避免材料浪费。 施工模拟预演优化工序 通过BIM模拟成孔路径与机械协同作业,提前规避施工风险。某商业综合体项目场地内遗留大量混凝土块,BIM模型分析发现79号桩成孔路径上存在3米×2米的障碍物,指导施工方先用螺旋钻头破碎障碍物,再用普通钻头成孔,避免钻机偏孔或断桩;同时模拟多台钻机、混凝土罐车的移动路径,将场地划分为三个作业区,错峰运输钢筋笼,使现场作业效率提升30%。   二、智能打桩系统:BIM模型的“执行终端” 智能打桩系统通过物联网、北斗高精度定位、传感器等技术,将BIM模型的数字指令转化为现场精准操作:   厘米级定位控制桩位偏差 系统集成北斗RTK定位终端与双天线模式,实时获取钻机三维坐标与方位角数据,计算钻孔实时位置。例如,某高铁项目通过RTK技术引导打桩设备,将桩位偏差控制在±3厘米以内,单桩施工时间缩短30%,工期提前2个月。 多传感器监测保障成孔质量 深度传感器:每钻进0.5米自动更新孔深数据,生成“深度-时间”曲线,异常加速钻进时提示可能遇到软土层; 倾角传感器:监测桩身垂直度,偏差超限(如>1%)时立即报警; 电流传感器:通过钻机电流变化判断地质结构,如某港口项目在软土地基施工中,系统根据电流波动及时调整打桩参数,避免土体扰动,返工率降低80%。 自动化控制实现“无人化”施工 智能打桩系统支持单人操作,司机通过驾驶舱屏幕实时查看钻头位置与设计桩位的偏差(精确到厘米),系统自动校准钻机姿态;灌注混凝土时,传感器监测实际灌注量,达到设计值后自动停止灌注,避免超灌或欠灌。某光伏项目应用后,人工成本降低40%,施工效率提升30%。 三、BIM+智能打桩:构建桩基施工闭环生态 两者的融合形成了“设计-施工-运维”的全流程数字化闭环:   数据实时反馈驱动动态优化 施工过程中的桩位坐标、孔深、垂直度等数据通过物联网终端实时上传至BIM模型,形成“数字孪生”施工记录。例如,某项目混凝土超灌35%时,系统结合BIM模型中的地质信息(原为旧河道淤泥夹层),判断为塌孔导致,立即调整混凝土配比并放慢灌注速度,避免桩身缩径。 质量追溯建立“电子档案” 每根桩的BIM模型成为其“数字身份证”,包含设计参数、施工记录(成孔时间、混凝土灌注时间)、监测数据(沉降观测值)等。某项目交付3年后地面沉降,通过调取桩基BIM模型,发现21-25号桩持力层为粉质黏土(原设计要求中风化岩层),追溯施工记录确认是地质勘察漏勘导致,为责任认定提供依据。 知识沉淀赋能行业升级 施工数据沉淀为企业知识库,某水利枢纽项目通过数智化改造总结出《岩溶地区打桩施工手册》,成为行业培训教材;某机场项目应用BIM后发现管线冲突32处,工期缩短20天,返工率降低10%,其经验被纳入地方标准。   随着“双碳”政策与智能建造政策的推进,数智化能力已成为招投标加分项。对于年产值5000万以下的施工企业,建议从智能监测设备等单点技术切入,逐步验证技术投入产出比,最终构建全流程数字化能力。例如,北京天玑科技推出的智能打桩系统,已形成从终端传感器(北斗定位终端、倾角传感器、电流传感器)到平台管理(TJ-Cloud变形边坡监测系统)的完整解决方案,在日照交发、武汉交投、中建四局等项目中显著提升施工精度与效率,成为智慧工程领域的标杆企业。

17

2025

/

12

沥青摊铺和压实度实时监测质量的方法

沥青摊铺和压实度实时监测质量的方法   一、传统检测方法的局限性 传统沥青路面压实度检测依赖钻芯取样法、核子密度仪法及无核密度仪法,但存在显著缺陷:   钻芯取样法:虽结果精准,但会破坏路面结构,且检测周期长(需路面冷却2-3天后取样,全程4-5天),每1000m²仅能检测一次,难以满足大规模施工需求。 核子密度仪法:受沥青混凝土表面构造、空隙分布、面层厚度及坡度影响,需通过铺砂减少误差,且需与钻芯取样对比验证回归方程,操作复杂。 无核密度仪法:适用于快速检测,但仲裁及验收应用受限,吸水率超2%时需采用蜡封法,进一步增加操作难度。 二、实时监测质量的核心方法与技术突破 为解决传统方法痛点,行业引入高精度传感器、北斗定位及智能算法,实现摊铺压实过程全流程实时监测:   高精度定位与数据采集 北斗/GPS双模定位+RTK技术:实现厘米级定位精度,实时获取摊铺机/压路机位置、速度、方向及桩号信息,消除起步阶段数据缺失问题。 多传感器协同:集成温度传感器(监测沥青温度)、振动传感器(分析压实能量)、压力传感器(评估压实度)及厚度传感器(激光/超声波式),实时采集摊铺厚度、压实遍数、压实温度等关键参数。   智能算法与动态预警 边缘计算模块:对采集数据实时分析,识别漏压、过压、温度异常等质量问题。例如,某高速公路项目通过实时预警温度异常,避免沥青烧焦,节约返工成本约50万元。 分级报警机制:数据偏离预设阈值时,立即通过车载平板、手机APP或云端平台向操作人员和管理者发送预警(如黄色预警提示偏差、红色预警强制停机)。 施工参数动态调整 根据实时反馈数据,自动调整摊铺速度、压路机振幅/频率等参数,确保施工质量连续稳定。例如,某市政道路改造中,历史回放功能帮助定位压实薄弱点,针对性补压后质量显著提升。 三维可视化与质量追溯 云端管理平台:以地图形式直观展示施工进度、压实质量分布、设备轨迹等,支持多终端访问(PC/平板/手机)。 历史数据回放:系统自动存储施工全过程数据,支持按时间、桩号等维度回放,便于质量追溯与问题复盘。例如,某省级高速公路项目通过全流程质量追溯,快速定位问题环节,整体施工进度提前18天完成。   天玑科技作为北斗智慧工程系统方案专家,其智能摊铺压实系统通过以下技术优势引领行业革新:   高精度定位与全面感知:采用北斗高精度定位定向接收机,实时监测摊铺桩号位置、摊铺速度、摊铺面积等指标,结合阵列式温度传感器和厚度传感器,确保施工参数精准可控。 智能压实导航:通过压实度传感器采集压路机施工信息,将压实质量反馈为直观画面,传送至驾驶舱电子屏幕,指导操作手避免欠压、过压,同时采集压实轨迹、遍数、温度等数据,节省施工成本并保障质量。 全流程数字化管理:系统集成拌合站信息化、运输管理、摊铺质量信息化、压实质量信息化及视频监控管理,实现施工数据实时动态管控,弥补传统“事后检测、抽样检测”的不足。 行业应用实效:在日照交发、武汉交投、中建四局等项目中,系统显著提升路面平整度合格率(从85%提升至98%)、压实度均匀性(提高40%),并延长路面平均寿命30%以上。 天玑科技智能摊铺压实系统,以北斗高精度定位与智能算法为核心,通过实时监测、动态预警及全流程数字化管理,彻底解决了传统施工中的质量把控难题,为沥青路面施工提供了高效、精准、可靠的智能化解决方案。

15

2025

/

12

尾矿库在线监测系统包括哪些仪器

尾矿库在线监测系统包括哪些仪器   尾矿库作为矿山生产的重要设施,其安全运行直接关系到下游生态环境与人民生命财产安全。传统人工巡检模式存在监测频率低、数据滞后、风险发现不及时等缺陷,而在线监测系统通过集成多类高精度传感器与智能分析平台,可实现位移、浸润线、库水位等关键参数的实时监测与预警。今天我们将系统梳理尾矿库在线监测的核心仪器及其技术原理,并结合实际案例解析其应用价值。   一、位移监测:坝体稳定性的“数字标尺” 位移监测是尾矿库安全的核心指标,需同时监测表面位移与内部位移:   表面位移监测 GNSS位移监测仪:采用北斗/GPS双模定位技术,实时监测坝体表面三维坐标变化,精度可达±2.5mm(水平方向)与±3.0mm(垂直方向)。例如,某二等尾矿库部署GNSS监测站后,成功捕捉到坝体0.5mm/日的微小形变,提前3天预警局部滑坡风险。 全站仪:通过激光测距与角度测量,监控坝体微小变形,伺服型全站仪可实现亚毫米级精度,适用于地质条件复杂的坝体监测。 内部位移监测 固定式测斜仪:埋设于坝体内部,监测深层水平位移,分辨率达0.25mm/m。某铜矿尾矿库通过导轮式固定测斜仪发现坝体内部15米深处位移速率突增至2mm/日,立即启动加固工程,避免溃坝事故。 滑轮式电子测斜仪:专用于滑坡体内部位移监测,适应地质松软区域,某金矿尾矿库应用后,将滑坡预警时间从传统方法的72小时缩短至12小时。   二、浸润线监测:渗流安全的“隐形防线” 浸润线(坝体内部孔隙水压力等值线)超标是引发溃坝的主因之一,需通过以下仪器实现精准监测:   渗压计:测量坝体内部孔隙水压力,推算浸润线位置,精度0.5%FS。某铁矿尾矿库在浸润线监测横剖面布置VWP-0.3型渗压计,两次测量误差小于10mm,成功预警因暴雨导致的浸润线突升事件。 高频雷达液位计:非接触式监测库水位及浸润线高度,分辨率1mm,适用于高温、腐蚀性环境。某铝矿尾矿库采用雷达液位计后,将浸润线监测频率从人工每日1次提升至实时监测,数据采集效率提升90%。 三、库水位与干滩监测:水量控制的“双保险” 库水位超限与干滩长度不足是尾矿库的两大风险点,需通过以下仪器实现动态管控:   库水位监测 分体式超声波物位计:通过超声波反射测量水面高度,精度±3mm,探头与变送器分离设计适应复杂安装环境。某锌矿尾矿库应用后,将库水位监测误差从传统浮子式液位计的±50mm降至±3mm。 雷达液位计:通过雷达波测量干滩与水面交界处,精度±5mm,某铅矿尾矿库采用雷达液位计后,干滩长度计算误差从传统方法的±2m降至±0.5m。 干滩监测 高清定焦摄像机:结合图像识别技术计算干滩长度,干滩长度误差小于1m,滩顶高程误差小于20mm。某钨矿尾矿库通过视频监控发现干滩长度连续3日低于汛限值,立即启动排洪作业,避免库水漫坝。 四、降雨量监测:气象风险的“前置预警” 降雨是诱发尾矿库滑坡、泥石流的主要因素,需通过以下仪器实现精准计量:   压电式雨量计:利用压电效应测量降雨强度,分辨率0.1mm,某银矿尾矿库应用后,成功预警因短时强降雨(30分钟降雨量达50mm)引发的库水位突升事件。 翻斗式雨量计:通过翻斗翻转次数统计降雨量,稳定性高,某煤矿尾矿库采用翻斗式雨量计后,将降雨量监测数据缺失率从传统方法的15%降至0.5%。 五、视频监控:全场景可视化的“安全哨兵” 视频监控可实时监控库区、坝体及排洪设施,支持红外夜视与智能分析:   网络摄像机:综合分辨率200万,夜视功能良好,某金矿尾矿库部署红外高速球机后,成功捕捉到夜间坝体表面裂缝扩展过程,为加固工程提供依据。 视频服务器:集成视频存储、分析与联动预警功能,某铜矿尾矿库通过视频服务器实现“位移超限-视频联动-自动报警”闭环管理,将应急响应时间从30分钟缩短至5分钟。 六、系统集成:从数据采集到智能预警的全链条技术 数据采集站:支持应答式与自报式通信,兼容RS232、RS485、CANbus等协议,单点采样时间≤3分钟,确保数据实时性。 传输网络:采用4G/5G、LoRa、ZigBee等无线传输方式,偏远地区可部署北斗卫星通信,某铝矿尾矿库通过5G网络实现数据传输延迟<1秒。 供电系统:太阳能供电(单晶硅太阳能板转换率≥16%)+UPS不间断电源,满足72小时阴雨天运行需求,某铁矿尾矿库应用后,年节约电费超20万元。 监测预警平台:基于B/S模式部署,支持阿里云/腾讯云,具备实时数据展示、多级预警(黄/橙/红)、历史数据分析、GIS定位等功能。某省监管平台通过四级数据共享(矿区-集团-县/市-省),实现全省尾矿库安全态势“一图掌控”。 七、实践案例:技术赋能安全管理的典范 某二等尾矿库采用“GNSS+雷达液位计+网络摄像机”组合方案,数据通过4G传输至云平台,供电采用太阳能+UPS组合,防雷接地电阻≤10Ω。系统运行后,成功预警3次坝体位移超限、2次浸润线突升事件,年减少人工巡检成本50万元,安全风险发生率下降80%。   尾矿库在线监测系统通过集成高精度传感器、智能传输网络与云端分析平台,构建了“感知-传输-分析-预警”的全维度安全防护体系。随着北斗三号全球组网、5G商用普及与AI算法优化,未来系统将向“无人化巡检、智能化决策、精准化预警”方向演进,为矿山行业高质量发展提供坚实保障。

12

2025

/

12

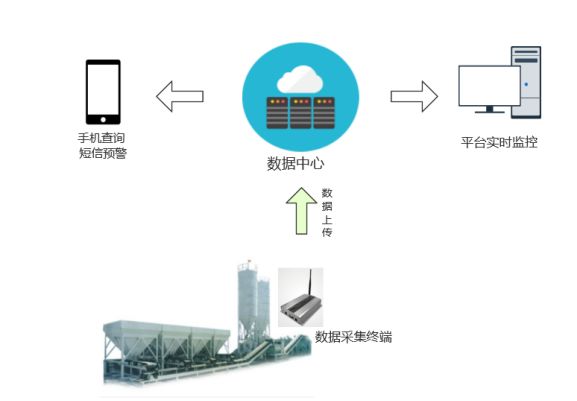

沥青拌合站管理存在的问题和建议

沥青拌合站管理存在的问题和建议   沥青拌合站作为道路施工的核心设备,其运行效率与产品质量直接影响工程进度与路面寿命。然而,在实际管理中,拌合站普遍面临设备故障频发、生产过程不透明、质量波动大、能耗成本高等问题。   一、沥青拌合站管理的五大核心痛点 1. 设备维护滞后,故障率高发 传统拌合站依赖人工巡检与定期保养,但设备运行数据分散(如电机温度、振动频率、皮带转速),难以实时捕捉异常。例如,某高速公路项目因搅拌锅轴承润滑不足导致停机12小时,直接损失超20万元。此外,备件管理粗放,常因库存不足或型号错误延误维修,进一步加剧停机风险。   2. 生产过程黑箱化,质量波动难控 沥青混合料生产涉及骨料级配、沥青用量、拌合温度等20余项关键参数,但传统管理依赖人工记录与抽检,数据滞后且易篡改。某市政道路工程中,因拌合温度波动导致沥青与集料粘结力不足,返工率高达15%,不仅增加成本,还延误工期。   3. 能耗管理粗放,运营成本高企 拌合站能耗占生产成本30%以上,但多数企业仅关注总用电量,缺乏分项计量(如烘干筒、搅拌锅、输送带)与动态优化。例如,某拌合站因烘干筒温度设置过高,年多耗天然气超50万立方米,增加成本120万元。   4. 库存管理混乱,材料浪费严重 骨料、沥青、矿粉等原材料库存常因计划不准确导致积压或短缺。某项目因沥青库存预测偏差,紧急采购高价沥青,单吨成本增加300元;另有一案例中,骨料因长期堆放结块,报废率达8%。   5. 安全风险隐蔽,事故隐患难除 拌合站涉及高温、高压、粉尘等高危环境,但安全监控依赖人工巡查,难以覆盖所有风险点。某拌合站因除尘系统故障引发粉尘爆炸,造成设备损毁与人员伤亡,直接损失超500万元。     二、系统性优化策略:技术赋能与流程再造 1. 设备智能运维:从被动维修到预测性维护 部署物联网传感器:在电机、轴承、皮带等关键部位安装振动、温度、转速传感器,实时采集设备运行数据。例如,通过振动频谱分析可提前3-5天预测轴承磨损,避免突发故障。 搭建智能运维平台:集成设备档案、维修记录、备件库存等数据,结合AI算法生成维护计划。某企业应用后,设备故障率下降40%,维修成本降低25%。 推行备件智能管理:通过RFID标签追踪备件位置与使用周期,结合库存预警模型自动生成采购计划,确保备件“零缺货”。 2. 生产过程透明化:全流程数据驱动质量管控 安装生产监控系统:在拌合楼、称量系统、出料口等环节部署摄像头与传感器,实时采集骨料级配、沥青用量、拌合温度等参数,并上传至云端。例如,某项目通过实时监控发现沥青用量偏差超标,立即调整配方,避免批量质量事故。 构建质量追溯体系:为每批次混合料生成唯一二维码,关联生产参数、检测报告与施工路段,实现“原料-生产-施工”全链条追溯。某高速项目应用后,质量投诉率下降60%。 引入AI质量预测模型:基于历史数据训练神经网络,预测混合料性能(如马歇尔稳定度、流值),提前优化生产参数。某企业通过AI模型将混合料合格率从92%提升至98%。 3. 能耗精细化管理:从经验控制到智能优化 分项计量与能耗分析:为烘干筒、搅拌锅、输送带等设备安装智能电表,实时监测能耗占比。例如,某拌合站通过分项计量发现烘干筒能耗占比达45%,远高于行业平均水平,随即优化燃烧器参数,年节约天然气30万立方米。 动态调整生产参数:根据骨料含水量、环境温度等变量,自动调整烘干筒温度与搅拌时间,避免过度能耗。某项目应用后,单位产量能耗下降18%。 推广绿色能源应用:在拌合站屋顶安装光伏板,配套储能系统,实现“自发自用、余电上网”。某企业光伏系统年发电量超50万度,覆盖30%日常用电。 4. 库存智能管控:从经验采购到数据驱动 建立需求预测模型:结合施工进度、历史用量、天气等因素,预测原材料需求,生成动态采购计划。某项目应用模型后,沥青库存周转率提升40%,资金占用减少25%。 推行“先进先出”管理:通过库存管理系统自动记录原材料入库时间,优先使用临近保质期的材料,减少报废损失。某拌合站应用后,骨料报废率从8%降至2%。 优化供应商协同:与供应商共享库存数据,实现“按需补货”,降低库存成本。某企业通过供应商协同将沥青库存从15天降至7天,资金占用减少50%。 5. 安全风险预警:从人工巡查到智能防控 部署安全监控系统:在粉尘浓度超标区域安装传感器,在高温设备周边设置红外摄像头,实时监测安全风险。例如,某拌合站通过粉尘浓度监测提前发现除尘系统故障,避免爆炸事故。 建立安全预警模型:结合设备状态、环境参数与历史事故数据,预测安全风险等级,自动推送预警信息。某企业应用模型后,安全事故率下降70%。 开展VR安全培训:利用虚拟现实技术模拟高温、粉尘、机械伤害等场景,提升员工安全意识与应急能力。某项目培训后,员工安全操作合规率提升90%。   天玑科技深耕道路施工领域,推出“沥青拌合站智能管理系统”,深度融合物联网、大数据与AI技术,提供设备运维、生产监控、质量追溯、能耗优化、库存管控与安全预警的全流程解决方案。其核心优势包括:   全设备覆盖:支持间歇式、连续式拌合站,兼容主流品牌设备; 实时数据分析:毫秒级响应,支持多维度数据钻取与可视化报表; 智能决策支持:基于AI算法生成优化建议,助力企业降本增效。   目前,该系统已应用于全国200余个拌合站,帮助客户平均降低故障率35%、提升混合料合格率12%、减少能耗18%,成为道路施工智能化转型的伙伴。

10

2025

/

12

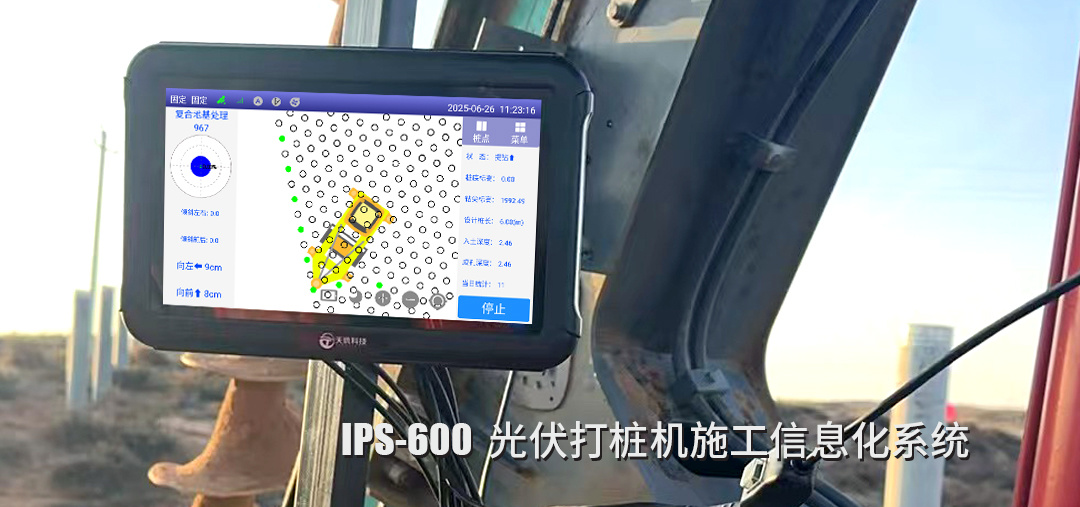

智能打桩机远程监控系统原理

智能打桩机远程监控系统原理   在现代化建筑施工中,桩基工程的质量直接影响建筑物的结构安全与使用寿命。传统打桩作业依赖人工测量、经验判断和现场巡检,存在效率低、误差大、安全隐患多等问题。智能打桩机远程监控系统通过集成物联网、北斗高精度定位、传感器网络与云计算技术,实现了施工过程的实时感知、数据驱动决策与远程协同管理,成为推动建筑行业数字化转型的核心工具。   一、系统架构:硬件层、通信层与云平台的协同设计 智能打桩机远程监控系统采用“端-管-云”三层架构,通过硬件设备采集数据、通信网络传输数据、云端平台处理数据,形成闭环管理链条。   硬件层:多传感器融合的感知终端 北斗高精度定位定向终端:采用双天线模式接收基站差分校正数据,实现厘米级定位精度(水平精度±2cm,垂直精度±3cm),实时监测钻孔位置与桩身位移。例如,在跨海大桥桩基施工中,通过北斗定位可确保桩位偏差小于设计值的1/3。 倾角传感器:监测桩身垂直度,当倾斜角度超过阈值(如±1°)时自动触发报警,避免因桩身偏斜导致的承载力损失。 电流传感器:通过监测电机电流变化判断地质结构(如软土层、岩石层),动态调整打桩参数(如冲击频率、压力值),提升施工效率。 深度传感器:采用编码器或激光测距技术,实时记录桩体入土深度,确保达到设计标高。 环境传感器:集成温湿度、风速、噪声监测模块,为特殊环境施工(如高温、强风)提供安全预警。 通信层:低时延、高可靠的传输网络 工业智能网关:作为硬件层与云平台的桥梁,支持5G/4G/WiFi多模通信,具备多网互备与断点续传功能,确保数据在复杂工地环境(如地下隧道、山区)中稳定传输。 例如,物通博联网关在某地铁施工中,通过双链路冗余设计将数据丢失率降至0.1%以下。 边缘计算模块:在网关端部署轻量化AI算法,对原始数据进行初步处理(如异常值过滤、特征提取),减少云端计算压力,提升响应速度。 云平台:数据驱动的智能决策中枢 数据存储与分析引擎:采用时序数据库(如InfluxDB)存储海量施工数据,结合Spark流处理框架实现实时分析。例如,某大型基建项目通过云端分析10万组施工数据,优化了打桩参数,使单桩施工时间缩短15%。 可视化监控大屏:通过GIS地图展示全国范围内打桩机分布,实时显示设备状态(如工作/待机/故障)、施工进度(如已完成桩数/总桩数)与质量指标(如垂直度合格率)。 智能预警系统:基于机器学习模型预测设备故障(如电机过热、液压系统泄漏),提前48小时发出维护提醒,降低非计划停机率。   二、核心原理:多技术融合的精准控制逻辑 智能打桩机远程监控系统的核心在于通过传感器数据融合与算法优化,实现施工过程的“感知-决策-执行”闭环控制。   位置与姿态感知原理 北斗双天线定位:通过计算前后天线坐标差,结合惯性导航(IMU)数据,实时解算桩机位置与航向角,精度可达动态RTK水平。 倾角补偿算法:融合加速度计与陀螺仪数据,消除振动干扰,确保垂直度监测误差小于0.1°。例如,在某高层建筑桩基施工中,系统通过倾角补偿将桩身垂直度合格率从92%提升至98%。 地质自适应控制原理 电流-地质映射模型:基于历史施工数据训练神经网络,建立电流变化与地质类型(如黏土、砂土、岩石)的对应关系。当电流突增时,系统自动判断为进入岩石层,并推荐降低冲击频率、增加冲击能量。 动态参数调整:根据地质反馈实时优化打桩参数,如柴油锤的燃油喷射量、液压锤的压力值,避免“过锤”或“欠锤”现象。 远程协同控制原理 云端指令下发:通过MQTT协议将控制指令(如启动/停止、参数修改)推送至网关,网关解析后驱动执行机构(如液压阀、电机控制器)动作。 多机协同调度:在群桩施工中,云平台根据桩位分布与设备状态,动态分配施工任务,避免设备闲置或冲突。例如,某港口项目通过多机协同将施工周期缩短30%。 三、功能模块:从实时监控到智能运维的全场景覆盖 智能打桩机远程监控系统通过模块化设计,满足不同施工场景的需求,主要功能包括:   实时监控模块 设备状态监测:显示打桩机工作参数(如冲击频率、压力值、油耗)、位置信息与故障代码。 施工过程回放:存储施工全程数据,支持按时间轴回放,便于质量追溯与事故分析。 智能预警模块 阈值预警:对垂直度、深度、电流等关键指标设置阈值,超限时自动触发声光报警。 预测性维护:基于设备运行数据(如振动频率、温度变化)预测剩余使用寿命,提前安排维护计划。 数据分析模块 施工效率分析:统计单桩施工时间、设备利用率等指标,识别效率瓶颈。 质量评估报告:生成桩基垂直度、深度偏差等质量数据报表,支持导出PDF/Excel格式。 远程运维模块 PLC远程编程:通过VPN连接现场PLC,实现程序上下载与参数修改,减少现场调试时间。 视频远程指导:集成AR眼镜或手机摄像头,专家可实时查看现场画面并标注操作要点。 四、典型应用场景:从基建到能源的跨行业实践 跨海大桥桩基施工:在某跨海大桥项目中,系统通过北斗定位确保桩位偏差小于5cm,结合电流传感器动态调整冲击能量,使单桩施工时间从12小时缩短至8小时。 高层建筑群桩施工:某超高层项目通过多机协同调度,将200根桩的施工周期从45天压缩至30天,同时将垂直度合格率从90%提升至97%。 风电基础施工:在某海上风电项目中,系统通过倾角传感器监测桩身垂直度,结合环境传感器预警强风天气,确保施工安全。   天玑科技智能打桩系统深度融合北斗高精度定位、物联网与AI技术,提供从桩位放样到质量验收的全流程智能化服务。其核心优势包括:   高精度定位:采用双天线RTK技术,实现厘米级桩位控制; 智能引导:通过AR投影实时显示桩位偏差,指导操作员精准施工; 云端管理:支持多项目、多设备集中管理,生成可视化施工报告。 目前,该系统已应用于铁路、公路、港口等领域的数百个重点项目,助力客户提升施工效率30%以上,降低质量事故率50%。

08

2025

/

12

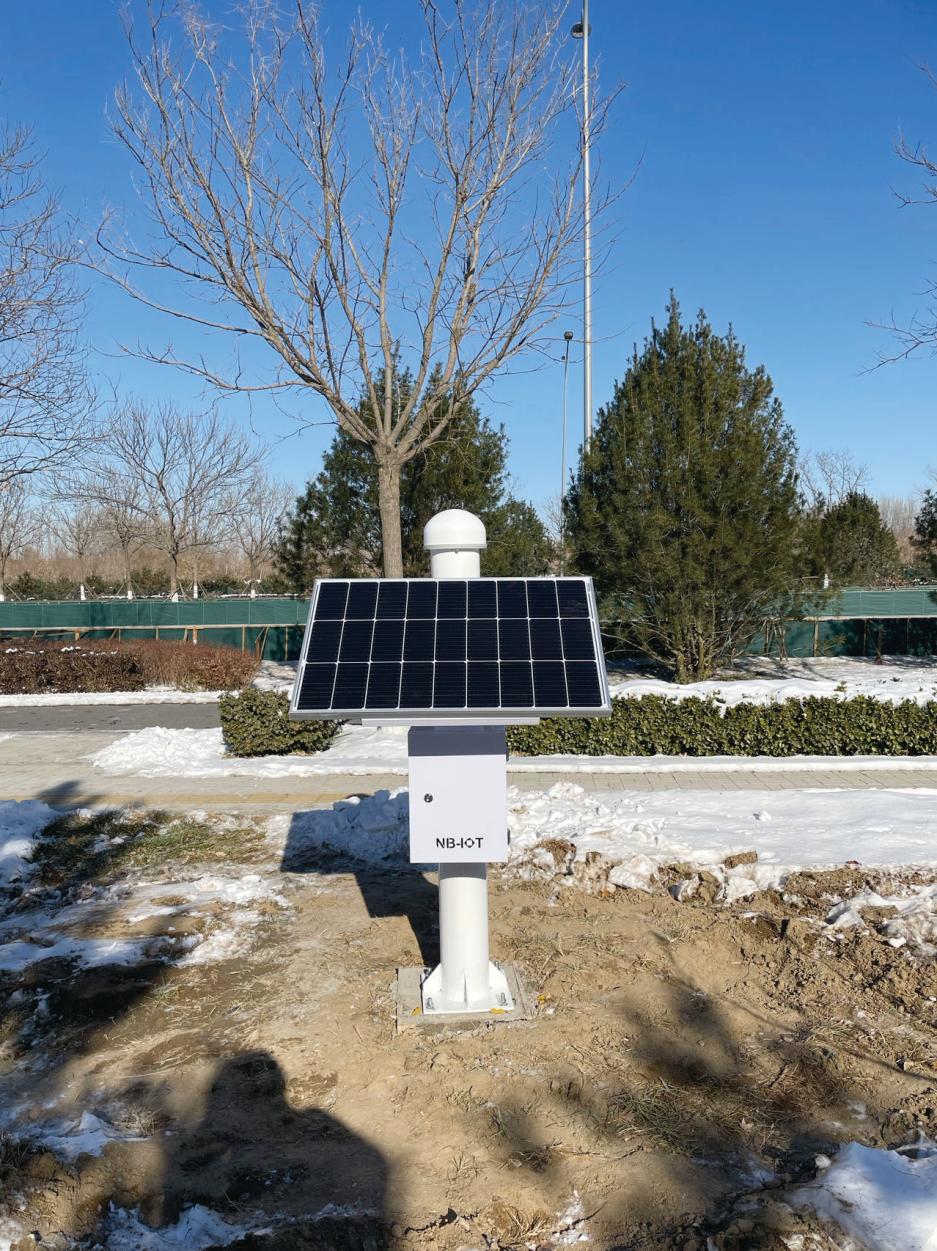

地面沉降位移监测仪器毫米级感知守护城市安全

地面沉降位移监测仪器毫米级感知守护城市安全   在城市化进程加速与地质灾害频发的双重压力下,地面沉降已成为威胁城市安全运行的“隐形杀手”。从地铁施工引发的周边建筑沉降,到过度开采地下水导致的区域性塌陷,传统人工测量手段因周期长、精度低、覆盖范围有限,已难以满足现代工程与地质监测需求。地面沉降位移监测仪器凭借毫米级定位精度、实时数据传输与智能化预警能力,正成为守护城市地下安全的核心装备。   一、技术内核:多传感器融合构建“空间感知网络” 地面沉降位移监测仪器的核心在于通过多源数据融合实现地表微小形变的精准捕捉。以GNSS(全球导航卫星系统)位移站为例,其技术架构包含三大关键模块:   高精度定位模块:采用差分RTK技术,结合北斗三号卫星信号,实现水平精度±2.5mm、垂直精度±5mm的毫米级定位。例如,在四川滑坡监测项目中,某品牌设备通过每10分钟一次的数据采集,提前3个月捕捉到坡体0.1mm/天的细微变形,为避险搬迁提供关键依据。 环境自适应模块:内置温度补偿算法与扼流圈天线,可在-40℃至+85℃极端环境下稳定工作,并有效抑制多路径效应。在云南山区监测站中,设备通过萨阿斯模型修正对流层延迟,确保暴雨天气下数据误差仍控制在±1mm以内。 智能传输模块:支持4G、以太网、无线网桥等多通道传输,数据直传云端平台。某沿海城市构建的200台监测网络,通过MQTT协议实现设备与平台的秒级响应,当沉降速率超过3mm/天时,系统自动推送预警至管理人员手机。 二、应用场景:从单一工程到全域覆盖的跨越 地面沉降监测仪器的价值体现在其广泛的应用场景中,覆盖城市基建、地质灾害防控、资源开发等关键领域:   城市基建安全:在地铁隧道施工中,通过在盾构机刀盘、管片接缝处布设MEMS阵列式位移计,实时监测掘进过程中的地表沉降。北京某地铁线路采用该技术后,将沉降控制精度从传统方法的±10mm提升至±3mm,避免了对周边建筑的影响。 地质灾害预警:在三峡库区,阵列式GNSS监测站以500米为基线间距组网,对滑坡体进行三维位移监测。2024年汛期,系统通过分析位移矢量变化,提前48小时预警某滑坡体失稳风险,成功避免人员伤亡。   资源开发监管:矿山采空区监测中,设备可识别0.1mm/天的缓慢沉降。内蒙古某煤矿通过布设30台监测仪,结合地下水位监测数据,发现采空区沉降与地下水抽取的关联性,指导企业调整开采方案,减少地表塌陷面积40%。 历史建筑保护:在西安古城墙监测中,采用无线倾角传感器与静力水准仪组合方案,通过监测墙体微小倾斜与基础沉降,为修缮工程提供数据支撑。项目实施后,城墙年沉降量从8mm降至2mm,结构稳定性显著提升。 三、行业突破:从“被动监测”到“主动防控”的升级 地面沉降监测仪器的发展正推动行业向智能化、自动化方向演进,其技术突破体现在三大维度:   边缘计算能力:新一代设备内置AI芯片,可现场解析数据并识别异常模式。例如,某品牌设备通过分析沉降速率与降雨量的相关性,自动生成“降雨-沉降”预警模型,在2025年汛期提前预警了5处潜在塌陷风险点。 多源数据融合:GNSS数据与InSAR(合成孔径雷达干涉测量)、物联网传感器(如土壤湿度计、孔隙水压力计)的融合,构建“空-天-地”一体化监测体系。在雄安新区建设中,该体系通过分析地表沉降与地下水位、土体应力的关联性,优化了地基处理方案,节约工程成本12%。 数字孪生应用:监测数据实时驱动BIM模型更新,实现施工过程的动态仿真。在港珠澳大桥沉管隧道监测中,数字孪生系统通过对比实测沉降与模拟结果,指导调整了3处接头防水设计,避免了渗漏风险。 四、未来趋势:更小、更智能、更集成 随着北斗三号全球组网完成与5G、AI技术的融合,地面沉降监测仪器将呈现三大发展趋势:   微型化与低功耗:MEMS传感器与LoRa无线技术的结合,使设备体积缩小至手掌大小,功耗降低至0.25W。某品牌新型设备可连续工作3年无需更换电池,适用于偏远山区长期监测。 自动化与自诊断:设备内置自检模块,可自动识别传感器故障、通信中断等异常,并通过云端平台推送维护指令。在青藏铁路监测项目中,该功能使设备故障修复时间从72小时缩短至4小时。 全场景适配:针对不同监测需求,设备可灵活配置传感器组合。例如,北京天玑科技推出的TJR02型表面沉降位移监测仪,既可单独使用,也可与静力水准仪、裂缝计组成综合监测系统,满足高铁路基、隧道、桥梁等多场景需求。   作为北斗高精度定位技术的先行者,北京天玑科技推出的TJR02表面沉降位移监测仪,代表了行业技术前沿。该设备采用MEMS阵列式设计,通过首尾串行的沉降测量单元,横穿布设于监测区域,可精准捕捉0.01mm级的微小倾斜变化。其无线数据采集终端支持CAN总线通讯,数据解算与传输全程自动化,在郑济高铁、成都天府机场等项目中验证了技术可行性。   从毫米级精度到智能化预警,地面沉降位移监测仪器正以技术之力重塑基建安全标准。随着北斗三号全球服务能力的提升与AI技术的深度融合,这一领域将持续创新,为城市可持续发展筑牢“数字基底”。

05

2025

/

12

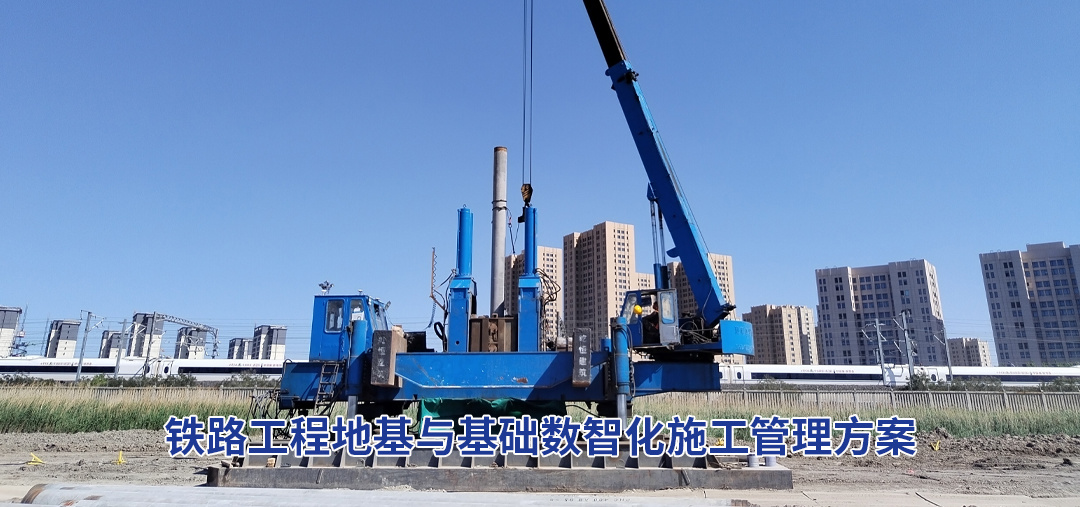

北斗智能打桩机以厘米级精度重构基建施工工程

北斗智能打桩机以厘米级精度重构基建施工工程   在“新基建”浪潮与“双碳”目标的双重驱动下,中国基础设施建设正经历从规模扩张向质量提升的深刻转型。作为工程地基处理的核心环节,桩基施工的精度与效率直接影响桥梁、高层建筑、轨道交通等重大工程的稳定性与耐久性。传统打桩作业依赖人工放样、经验判断,存在桩位偏差大、垂直度失控、施工效率低等痛点,而北斗智能打桩机的出现,通过融合北斗高精度定位、物联网、人工智能等技术,实现了从“人工操控”到“数字驱动”的范式革命,成为推动基建行业智能化升级的关键力量。   一、技术内核:多传感器融合的“空间感知网络” 北斗智能打桩机的核心在于构建了一个由北斗高精度定位定向终端、倾角传感器、深度传感器、电流传感器等组成的“空间感知网络”,通过多源数据融合实现施工过程的实时监测与智能控制。   北斗高精度定位定向终端:作为系统的“空间基准”,该终端通过接收北斗三号卫星信号,结合差分定位技术(RTK)与惯性导航技术(IMU),实现厘米级甚至毫米级的定位精度。在郑济高铁(某段)项目中,系统将桩位平面误差控制在±5cm以内,桩深误差控制在±10cm以内,彻底解决了传统人工放样易受环境干扰、误差累积的问题。 倾角传感器:实时监测桩身垂直度,误差≤1%,确保桩基承载力。在成都某机场项目中,系统通过倾角传感器反馈数据,自动调整打桩机姿态,使桩身垂直度合格率从92%提升至99%,避免了因倾斜导致的桩基失效风险。 深度传感器与电流传感器:深度传感器实时测量桩体入土深度,结合电流传感器监测钻进电流变化,可判断地质结构(如软土、岩石层)的硬度分布。在黄黄高铁软土路基加固中,系统通过电流数据识别出地下3米处的砂砾层,引导施工方调整钻压与转速,避免断桩、缩颈等质量问题。 多源数据融合算法:系统将北斗定位数据、传感器数据与BIM模型进行实时匹配,通过AI算法生成施工参数优化建议。例如,在某高铁项目中,系统根据地质勘探数据与实时施工反馈,动态调整桩长、桩径参数,使单桩承载力提升15%,同时减少10%的混凝土用量。   二、应用场景:从单一施工到全周期管理的跨越 北斗智能打桩机的价值不仅体现在施工精度的提升,更在于其重构了工程管理的逻辑,实现了从“单点控制”到“全周期管理”的跨越。   自动化施工:在某铁路项目中,系统通过北斗定位引导打桩机自动导航至桩位,操作人员仅需确认施工参数,即可启动“一键打桩”。系统自动完成定位、垂直度调整、钻进、提钻等全流程,单桩施工时间从45分钟缩短至25分钟,人力成本降低60%。 远程监控与质量追溯:施工数据(如桩位坐标、垂直度、深度、电流曲线)实时上传至云端平台,管理人员可通过手机APP或PC端查看施工进度、质量报告,并生成二维码标签粘贴于桩身,实现“一桩一码”的质量追溯。在某高层建筑项目中,监理方通过云端数据发现3根桩的垂直度偏差超标,立即叫停施工并指导返工,避免了后期沉降风险。 施工安全预警:系统通过监测打桩机姿态、电流突变等数据,实时评估施工安全风险。例如,在某桥梁施工中,系统检测到钻进电流突然升高,结合北斗定位数据判断为地下障碍物(如孤石),立即发出警报并停止施工,避免了设备损坏与人员伤亡。 地质勘探辅助:在缺乏详细地质资料的区域,系统可通过施工过程中的电流、深度数据反推地质结构,生成“施工-地质”联动模型。在某山区高速公路项目中,系统根据首批桩基施工数据,识别出地下20米处的断层带,指导设计方调整桩长与布桩方案,节省勘探成本30%。 三、行业影响:推动基建施工向“数智化”跃迁 北斗智能打桩机的普及,正在重塑基建行业的技术标准与竞争格局。其价值不仅体现在施工效率与质量的提升,更在于为行业提供了可复制的“数字施工”解决方案。   技术标准升级:2023年国家铁路局发布的《铁路工程地基处理技术规程》(TB 10106-2023)明确要求,铁路桩基施工应采用北斗高精度定位技术,实现施工过程信息化管控。这一政策推动了北斗智能打桩机在铁路、公路、机场等领域的规模化应用。 成本结构优化:虽然北斗智能打桩机的设备成本较传统设备高20%-30%,但其通过减少人工、材料浪费(如混凝土超灌)、返工等,使单项目综合成本降低15%-20%。在郑济高铁项目中,系统应用后单公里桩基施工成本从120万元降至98万元。 生态协同效应:北斗智能打桩机可与北斗连续压实系统、智能摊铺压实系统等设备联动,构建“打桩-路基-路面”全链条数字化施工生态。例如,在某机场扩建项目中,北斗智能打桩机与智能压实系统协同作业,使跑道平整度误差控制在±0.5毫米以内,达到国际领先水平。 四、未来趋势:从“工具革命”到“生态重构” 随着北斗三号全球组网完成与5G、AI、数字孪生等技术的融合,北斗智能打桩机正从“单机智能化”向“系统生态化”演进。例如,北京天玑科技推出的“北斗+5G”智能打桩系统,通过5G网络实现设备间实时通信,支持多台打桩机协同作业;其“数字孪生”功能可提前模拟施工过程,优化桩位布局与施工顺序,进一步缩短工期。   在这场基建施工的“数字革命”中,北京天玑科技作为北斗高精度定位技术的先行者,凭借其自主研发的北斗智能打桩系统,已在郑济高铁、黄黄高铁、成都天府机场等重大项目中验证了技术可行性,为行业提供了从硬件到软件、从施工到管理的全链条解决方案。

03

2025

/

12

智能摊铺压实系统重塑基建施工的智慧引擎

智能摊铺压实系统重塑基建施工的智慧引擎   在“新基建”浪潮与“双碳”目标的双重驱动下,中国基础设施建设正从规模扩张转向质量提升,对施工设备的智能化、精准化提出了更高要求。作为道路施工的核心环节,摊铺与压实的质量直接影响路面平整度、密实度及使用寿命。传统施工依赖人工经验与机械操作,存在效率低、误差大、质量波动等问题,而智能摊铺压实系统通过集成物联网、大数据、人工智能等前沿技术,正在重构施工流程,成为推动行业高质量发展的关键力量。   一、技术突破:从“经验驱动”到“数据驱动”的范式革命 智能摊铺压实系统的核心在于通过多维度数据采集与智能分析,实现施工过程的实时监控与动态优化。其技术架构可分为三层:   数据采集层:通过高精度传感器网络,实时采集摊铺温度、压实度、行驶速度、轨迹、遍数等10余项关键参数。例如,在沥青摊铺阶段,红外测温传感器可每5米监测一次温度,确保摊铺温度不低于135℃,避免因温度失控导致的压实不足或早期损坏;在压实阶段,加速度传感器与位移传感器结合,动态监测压路机的振动频率与压实深度,确保密实度达标。 数据传输层:利用5G/北斗高精度定位技术,将采集的数据实时上传至云端或现场管理平台。以北京天玑科技为例,其自主研发的北斗高精度定位终端结合RTK技术,可实现厘米级定位精度,确保施工机械在复杂地形中的精准作业。在某机场跑道扩建项目中,该系统通过北斗时空信息技术实现自动化摊铺,施工效率提升30%,平整度误差控制在±0.5毫米以内,远超传统工艺的±2毫米标准。 数据分析层:运用大数据分析与机器学习算法,对施工数据进行深度挖掘。系统可自动识别异常点(如欠压、漏压、温度超标),预测潜在质量问题,并提供优化建议。例如,在某高速公路项目中,系统通过分析历史数据,提前预测出某路段因路基沉降可能导致压实度不足,及时调整碾压参数,避免了返工,节约成本约15%。   二、应用场景:从单一道路到多元基建的全面渗透 智能摊铺压实系统的应用已从传统道路施工扩展至机场、铁路、港口、水利等多元场景,其技术特性(如高精度、自动化、适应性)使其成为复杂工程的方案。   城市道路:针对城市道路车流量大、施工窗口期短的特点,系统通过“错时作业模式”与智能交通系统(ITS)对接,优化沥青混合料运输路线与设备进场时间。例如,在某东部城市主干道改造中,系统将设备利用率从传统模式的60%提升至85%,施工效率提高30%,早期病害率从25%降至10%,维护成本减少20%。 高速公路:高速公路需承受重型货车反复碾压,对路面耐久性要求极高。智能摊铺压实系统通过“闭环控制”技术,将摊铺速度波动控制在±0.5米/分钟以内,沥青温度波动控制在±5℃以内。在某跨省高速公路项目中,系统使路面密实度合格率从90%提升至98%,使用寿命延长15%。 机场跑道:机场跑道对平整度要求严苛,误差需控制在±0.5毫米以内。智能摊铺机采用3D激光找平技术,通过熨平板上的激光传感器实时调整高度。在某国际机场跑道扩建中,系统使平整度检测合格率达100%,远超传统工艺的85%。 乡村道路:乡村道路地形复杂、熟练工人短缺,系统通过小型化设备(转弯半径≤5米)与远程操控功能,实现灵活施工。在某中西部乡村道路硬化项目中,系统使施工效率提升40%,单公里施工时间从5天缩短至3天。 三、行业价值:效率、质量与安全的三重提升 智能摊铺压实系统的推广,不仅解决了传统施工的痛点,更推动了行业向“高质量、低损耗、可持续”方向转型。   效率提升:实时监测与反馈机制使施工人员能迅速调整工艺,避免返工。例如,在某大型市政工程中,系统通过动态优化碾压参数,将施工周期缩短20%,设备利用率提升30%。 质量保障:通过严格控温、控压、控厚,系统使路面平整度、密实度等指标显著优于国家标准。据统计,采用智能系统的项目,路面早期病害率降低25%以上,使用寿命延长10-15年。 成本优化:系统通过减少材料浪费(如沥青离析、过度压实)和人工成本(如减少测量人员),实现经济效益提升。例如,在某港口集装箱码头项目中,系统使地面使用寿命从8年延长至12年,腐蚀率降低30%,维护成本减少40%。 安全增强:系统能实时识别安全隐患(如设备故障、操作违规),并通过预警机制降低事故风险。在某铁路枢纽改造项目中,系统使地面沉降量控制在5毫米以内,避免影响运营安全。 四、未来趋势:无人化与全周期管理的深度融合 随着技术的进一步发展,智能摊铺压实系统正从“单点智能化”向“全流程自动化”演进。例如,部分系统已配备无人驾驶技术,通过北斗导航与AI算法实现摊铺机、压路机的自主作业,进一步降低人工干预与安全风险。同时,系统正与BIM(建筑信息模型)技术结合,构建覆盖“设计-施工-运维”全生命周期的数字主线,推动基建行业向“数智驱动”转型。   在这一浪潮中,北京天玑科技以“北斗+智能建造”为核心,通过技术融合与模式创新,为基建行业数智化升级注入新动能。其产品已广泛应用于公路、铁路、水利、机场等领域,典型项目包括京雄城际铁路建设、北京大兴国际机场沉降监测等,成为智能摊铺压实领域的重要推动者。

01

2025

/

12

摊铺压实实时监测质量的方法

摊铺压实实时监测质量的方法   一、摊铺压实实时监测质量的核心方法 传感器数据采集与融合 定位传感器:采用高精度北斗定位模块,实时获取摊铺机/压路机的位置、速度、方向及桩号信息,精度可达厘米级,确保施工轨迹精准覆盖设计范围。 物理参数传感器:集成温度传感器(监测沥青温度)、振动传感器(分析压实能量)、压力传感器(评估压实度)等,实时采集摊铺厚度、压实遍数、压实温度等关键指标。 数据融合:通过多传感器协同工作,将定位数据与物理参数数据关联,形成完整的施工过程数据链,为质量分析提供多维依据。 实时数据分析与预警 智能算法处理:系统内置边缘计算模块,对采集的数据进行实时分析,识别漏压、过压、温度异常等质量问题。 动态预警机制:当数据偏离预设阈值时,立即通过车载平板、手机APP或云端平台向操作人员和管理者发送预警,支持分级报警(如黄色预警提示偏差、红色预警强制停机)。 施工参数动态调整:根据实时反馈数据,自动调整摊铺速度、压路机振幅/频率等参数,确保施工质量连续稳定。 可视化监控与历史回溯 三维可视化平台:通过云端管理平台,以地图形式直观展示施工进度、压实质量分布、设备轨迹等,支持多终端访问(PC/平板/手机)。 历史数据回放:系统自动存储施工全过程数据,支持按时间、桩号等维度回放,便于质量追溯与问题复盘。 质量报告生成:自动生成包含压实度、平整度、温度均匀性等指标的施工报告,为验收提供量化依据。   二、北斗定位智能摊铺压实系统原理与优势 系统组成 北斗定位模块:采用双天线定位定向设计,实时获取设备位置、速度及行驶方向,消除起步阶段数据缺失问题。 智能传感器阵列:包括温度传感器(阵列式布局)、振动传感器(监测压路机振动响应)、厚度传感器(激光或超声波式)等,全面采集施工参数。 车载控制终端:工业级一体机集成显示、计算、通信功能,实时展示施工数据并支持人机交互。 云端管理平台:基于云计算与大数据技术,实现数据存储、分析、可视化及远程监控。 工作原理 数据采集层:传感器实时采集摊铺/压实过程中的位置、速度、温度、振动等数据,通过工业总线传输至车载终端。 传输层:车载终端通过5G/4G/WIFI将数据上传至云端平台,支持断点续传与数据加密。 分析层:云端平台运用智能算法(如机器学习模型)对数据进行清洗、分析,识别质量缺陷并生成优化建议。 应用层:通过车载平板、手机APP等终端向操作人员推送预警信息,同时为管理者提供远程监控与决策支持。 核心优势 高精度定位:北斗厘米级定位精度确保施工轨迹精准覆盖,避免漏压、重复压实等问题。 实时性与智能化:数据采集-分析-预警全流程实时化,支持施工参数动态调整,提升效率与质量。 全流程可追溯:完整记录施工数据,支持质量追溯与问题复盘,为验收与维护提供依据。 成本与环保优化:通过精准控制材料用量(如摊铺厚度)与施工参数,减少资源浪费与环境污染,延长道路使用寿命。 三、应用案例与效果 某高速公路项目:采用北斗定位智能摊铺压实系统后,施工效率提升30%,漏压率降低至1%以下,路面平整度达标率100%,验收一次通过。 某市政道路改造:系统实时预警温度异常,避免沥青烧焦,节约返工成本约50万元;历史回放功能帮助定位压实薄弱点,针对性补压后质量显著提升。

28

2025

/

11

智能打桩机远程监控系统原理

智能打桩机远程监控系统原理   智能打桩机远程监控系统依托物联网、大数据、云计算等先进技术,通过传感器、工业网关、云平台等核心组件,实现设备状态实时监控、数据采集与分析、故障预警及远程维护等功能,其工作原理可细化为以下步骤:   一、传感器数据采集 传感器类型:在打桩机上安装多种类型的传感器,如流量计、电流计、速度计、深度计、倾角计、密度计等,用于采集打桩机的工作状态、位置、油耗、运行参数等数据。数据采集方式:传感器实时捕获打桩机的各种参数,并将这些数据转换为数字信号,以便后续处理和分析。 二、数据传输与处理 工业网关作用:部署在打桩机上的工业智能网关负责设备联网和数据采集。它接收来自传感器的数字信号,并进行初步处理,如数据清洗、格式转换等。 数据传输方式:工业网关通过5G/4G/WIFI等无线上网方式,将处理后的数据实时上传至远程监控云平台。这种方式无需布线,灵活部署,即插即用,减少了施工成本。   云平台处理:远程监控云平台接收来自工业网关的数据,并进行进一步的处理和分析。云平台具备强大的数据存储和处理能力,能够实时显示打桩机的工作状态、位置、油耗等信息,并生成相应的报表和图表。 三、实时监控与预警 实时监控:通过云平台,管理者可以随时随地查看打桩机的实时状态,确保设备正常运行。云平台还支持电子地图管理,对全国各地的打桩机设备进行定位管理,查看设备运行状态、工作效率等信息。 故障预警:当系统检测到设备异常数据时,如电机超速、油温过高、漏油、机械异常振动等情况,会自动发出报警,并通过微信、短信、邮件等方式通知管理者。这有助于及时发现并解决故障,避免安全事故的发生。 四、远程维护与优化 远程维护:通过设备维护快线,实现PLC远程编程调试、远程上下载程序等操作。这大大节省了出差成本和时间,提高了维护效率。 施工优化:系统对海量数据进行深度挖掘和分析,能够精确评估打桩机的运行效率和损耗状况。基于这些数据,系统可以智能化推荐优质施工方案,助力决策者制定科学合理的施工策略,提升施工效率和质量。

26

2025

/

11

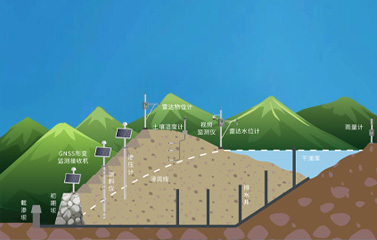

边坡位移安全监测要点有哪些

边坡位移安全监测要点有哪些   边坡位移安全监测是预防地质灾害、保障工程安全的重要环节,其监测要点需围绕监测点布置、技术手段选择、数据采集与分析、应急响应等核心环节展开,以下是具体要点:   一、监测点布置:科学分层,覆盖关键区域 分层布置 顶部:监测整体位移趋势,反映边坡整体稳定性。例如,山区公路边坡顶部每隔50米设置位移监测点,捕捉宏观变形。 中部:监测内部应力变化,识别潜在滑动面。如高填方边坡在不同地质分层安装应力传感器,实时追踪应力分布。 底部:监测基础沉降,评估边坡与地基的相互作用。例如,沿坡脚每隔30米设置沉降监测点,分析基础稳定性。 关键部位优先 根据地质勘察结果,在断层、裂隙、软弱夹层等潜在失稳区域加密布点。例如,在岩土体破碎带或地下水渗流通道附近增设监测点,提高风险识别精度。 二、技术手段选择:多技术融合,适应复杂环境 高精度位移监测 全站仪:适用于中小型边坡,精度可达毫米级,但需人工操作且受天气影响。例如,每月使用全站仪测量公路边坡水平位移,记录数据变化趋势。 GNSS(全球导航卫星系统):实现全天候、自动化监测,精度同样达毫米级,且无需布线。例如,在暴雨或浓雾中,GNSS设备仍能持续采集三维坐标数据,实时预警位移异常。 近景摄影测量:通过定期拍摄边坡图像,利用图像处理技术提取位移信息,适用于表面变形监测。但需注意光照条件和拍摄角度对精度的影响。 应力与渗流监测 应力传感器:安装于边坡内部,监测应力分布及变化。当应力超过阈值时,可能预示失稳风险,需立即预警。 地下水位监测:设置水位观测井,定期测量水位变化。水位上升会增加边坡重量和孔隙水压力,影响稳定性,尤其在雨季需加密监测频率。 环境因素监测 降雨量监测:安装雨量计,记录降雨量和强度。强降雨是边坡失稳的主要诱因之一,需结合降雨数据动态调整监测频率。例如,降雨量达到预警值时,加强巡查并增加位移监测次数。   三、数据采集与分析:高频次、多维度,精准预警 监测频率动态调整 常规时段:根据边坡规模和地质条件,设定基础监测频率。例如,每周使用GPS测量垂直位移,每月使用全站仪测量水平位移。 特殊时段:在施工期、暴雨、地震等高风险期间,加密监测频率。例如,爆破施工时每天多次监测位移和应力;暴雨期间每2小时测量地下水位和降雨量。 数据深度分析 绘制曲线图:通过位移-时间曲线、应力-时间曲线等,判断边坡稳定性。若位移持续增加且增速加快,可能预示失稳风险。 回归分析与时间序列分析:预测位移变化趋势,为加固措施提供依据。例如,利用回归模型分析历史数据,预测未来位移量。 综合损害度分析:结合位移、应力、地下水位等多参数,评估边坡损害程度,指导加固设计。 四、应急响应与信息反馈:快速联动,闭环管理 应急预案完善 制定针对边坡失稳的应急预案,明确响应流程、人员分工和抢险措施。例如,当监测数据显示位移超限时,立即启动预案,组织人员疏散、设置警示标志,并采取加固措施。 信息反馈及时 将监测数据和分析结果实时反馈给相关部门和人员。例如,每日向公路管理部门提交监测报告,确保其掌握边坡安全状况,及时决策。 五、人员与设备保障:专业培训,定期维护 人员培训到位 监测人员需具备专业知识和技能,定期参加培训,熟悉仪器操作和数据处理方法。例如,邀请测量工程师对全站仪、GPS等设备进行操作培训。 设备维护及时 定期检查、校准和维护监测仪器,确保其正常运行。例如,每月清理雨量计杂物并校准精度;每季度对全站仪进行全面维护,检查光学部件和电子元件。

24

2025

/

11

北斗智能打桩机施工过程中怎么操作

北斗智能打桩机施工过程中怎么操作   一、施工前准备:设备调试与参数设置 建立GNSS参考站 选址要求:选择地势较高、视野开阔、无大型遮挡物(如高楼、树木)的地点,确保参考站能覆盖整个施工区域。参考站与施工桩机距离建议不超过10公里,以减少信号衰减。 设备安装:将GNSS参考站设备(如基准站接收机、天线、电源等)固定在三脚架或专用支架上,确保天线水平且方向朝向施工区域。连接电源和通信模块(如4G/5G路由器或北斗短报文终端),确保设备能稳定供电并传输数据。 参数配置:通过移动终端(如平板电脑或智能手机)登录北斗云管理平台,进入“参考站设置”界面,输入参考站坐标(可通过手动输入或自动获取)、天线高度、通信参数(如IP地址、端口号)等,并保存设置。 桩机设备安装与校准 GNSS工作站安装:在桩机驾驶室顶部或桅杆上安装GNSS工作站主机和两个天线,确保天线间距符合设备要求(通常为1-2米)。天线安装高度应高于人头,避免信号遮挡。 传感器校准:启动桩机,通过移动终端连接GNSS工作站,进入“设备校准”界面,按照提示完成以下操作: 水平校准:调整桩机水平度,使两个天线的中心高度差小于设备允许范围(通常为±5厘米)。 位置校准:测量桩机钻头与两个天线的相对位置关系(如X、Y、Z轴偏移量),输入系统并保存,确保系统能准确计算钻头实时位置。 通信测试:检查GNSS工作站与移动终端、参考站之间的通信是否正常,确保数据能实时传输。 施工图纸导入与桩位规划 图纸导入:将设计图纸(如CAD文件或KML文件)导入北斗云管理平台,系统会自动解析桩位坐标信息。 桩位规划:在平台上对桩位进行排序和分组,设置施工顺序(如从左到右、从远到近),并生成施工路线图。 参数设置:根据设计要求,设置桩长、桩径、垂直度允许偏差等参数,作为施工过程中的质量控制标准。   二、施工中操作:精准定位与动态调整 选择施工桩号并定位 桩号选择:桩机操作人员通过移动终端进入“施工管理”界面,从列表中选择当前需要施工的桩号。 自动导航:系统会根据桩位坐标和桩机当前位置,计算行驶路线,并在移动终端上显示导航箭头。操作人员按照提示移动桩机,直至接近目标桩位。 精准定位:当桩机进入目标桩位附近(通常为1米范围内)时,系统会自动切换至“精细定位”模式,通过GNSS工作站实时显示桩机与桩位的偏差距离(如前后、左右偏差)和方向。操作人员根据提示微调桩机位置,直至偏差在允许范围内(通常为±10厘米)。 开始施工与垂直度控制 启动打桩:确认桩机位置准确后,操作人员启动打桩设备(如振动锤、液压锤),开始下钻。 垂直度监测:系统通过GNSS工作站和倾角传感器实时监测桩机桅杆的垂直度,并在移动终端上显示垂直度偏差(如角度值或百分比)。若偏差超过允许范围(通常为±1%),系统会发出警报,提示操作人员调整桩机角度。 深度控制:系统根据设计桩长和当前钻进深度,实时显示剩余桩长。当钻进深度接近设计值时,系统会提前发出预警,提示操作人员减速或停止钻进。 施工过程记录与质量监控 数据记录:系统自动记录每根桩的施工时间、位置坐标、垂直度、钻进深度等关键数据,并上传至云端服务器。 质量评估:施工完成后,系统会根据记录的数据生成施工质量报告,包括桩位偏差统计、垂直度分布图等,供监理和业主审核。 异常处理:若施工过程中出现异常情况(如桩位偏差过大、垂直度超标),系统会立即停止施工并发出警报,提示操作人员检查设备或调整施工参数。 三、施工后管理:数据导出与设备维护 施工数据导出与存档 数据导出:施工完成后,操作人员可通过移动终端或电脑登录北斗云管理平台,导出施工记录数据(如Excel表格、PDF报告)或生成二维码标签,粘贴在桩身上作为质量追溯依据。 云端存储:所有施工数据会自动备份至云端服务器,支持长期存储和随时调阅,方便后续质量验收和工程审计。 设备维护与保养 清洁检查:每日施工结束后,清洁GNSS工作站、天线和传感器表面的灰尘和污渍,检查设备连接线是否松动或破损。 电池充电:确保GNSS工作站和移动终端的电池充满电,以备次日使用。 定期校准:每周或每月对GNSS工作站和传感器进行一次全面校准,确保测量精度符合要求。 四、注意事项与常见问题解决 信号遮挡与干扰 问题:施工区域存在高楼、树木或高压线等遮挡物,导致GNSS信号弱或中断。 解决:调整参考站位置或增加临时参考站;使用北斗三频接收机提高抗干扰能力;在信号盲区采用“北斗+UWB(超宽带)”组合定位技术。 设备故障与报警 问题:GNSS工作站显示“无信号”或“数据异常”。 解决:检查设备电源和通信连接是否正常;重启GNSS工作站和移动终端;联系技术支持人员排查故障。 施工参数误操作 问题:操作人员误修改了桩长、桩径等关键参数,导致施工质量不达标。 解决:设置参数修改权限,仅允许管理员或监理人员修改关键参数;施工前再次确认参数设置是否正确。

21

2025

/

11

基于北斗的地质滑坡灾害预警系统

基于北斗的地质滑坡灾害预警系统   基于北斗的地质滑坡灾害预警系统通过集成北斗卫星导航系统的高精度定位、短报文通信能力,结合传感器、物联网、AI算法等技术,构建了“监测-传输-预警-响应”全链条防灾体系,在地质灾害预警中展现出高精度、实时性、广覆盖等显著优势,以下为详细介绍:   一、系统核心功能与技术支撑 高精度定位与形变监测 毫米级精度:北斗三号系统实现地表形变毫米级监测,与GPS相当,在遮挡环境下精度更优。例如,甘肃黑方台滑坡监测中,北斗系统提前2天预警体积达10万方的黄土滑坡,无人员伤亡。 多频点定位:支持北斗B1频点与GPS L1频点双模定位,水平定位精度≤5米(CEP 50%,PDOP≤4),冷启动首次定位时间≤60秒,热启动≤5秒,快速捕捉滑坡体细微位移。 实时数据传输与通信保障 北斗短报文功能:在无公网覆盖的偏远区域,通过短报文实现数据与预警信息自动发送,单次最大传输1000个汉字,通信成功率超99%。例如,湖南石门县雷家山滑坡中,北斗系统提前预警,14户32人安全转移。 “北斗+4G”双备份:有公网区域优先使用4G网络提升传输效率,实现高频次、大容量数据传输,支持串口通信(RS232/RS485/RS422)对接本地设备。 多源数据融合与智能分析 传感器集成:融合地表位移、地下水位、降雨量、倾角、振动等参数,结合无人机激光雷达、InSAR(合成孔径雷达干涉测量)技术,构建空天地一体化监测体系。例如,青藏高原滑坡监测中,通过SAR极化增强技术提升冰湖水陆边界识别精度,支撑溃决风险预警。 AI算法预警:基于时序InSAR滑坡切线角判据与位移三阶段演化规律,实现灾变过程稳定性量化分析。采用目标检测与时序分析,对落石识别准确率≥98%,位移监测偏差<±4mm。   二、系统架构与工作流程 前端监测层 部署北斗终端(如QM43BS型通信终端)及高精度定位天线,实时采集监测点经纬度、高程等位移数据,集成雨量、倾角等传感器,同步获取气象与地质环境数据。 数据传输层 无公网时通过北斗短报文传输数据至后端;有公网时优先使用4G网络,支持双向数据传输与设备远程控制(如重启、固件升级)。 后端应用层 数据处理平台:解析、滤波、比对位移数据,计算变化速率与累积量,识别异常趋势。 预警管理平台:根据预设阈值(如单日位移超5mm)自动触发预警,生成四级预警信息(蓝/黄/橙/红),通过短信、北斗短报文、平台推送等方式发送至应急部门与责任人。 三、典型应用场景与成效 山区滑坡监测 在西南、西北等山区滑坡高发区域,布设终端监测滑坡体位移,尤其针对国道、铁路沿线隐患点,实时预警保障交通干线安全。例如,川藏某旅游公路试点中,系统提前2小时预警泥石流启动,疏导车辆20余辆。 矿山边坡监测 矿山开采形成的高陡边坡易崩塌,通过终端实时监测边坡位移,避免安全事故。例如,湖北孝感滑坡监测点通过北斗雷达智能监测预警装备,实现24小时不间断高精度监测。 水库岸坡监测 水库水位变化易引发岸坡滑坡,在水库周边隐患点布设终端,结合水位数据联合预警。例如,三峡库区新铺滑坡监测项目部署20余套北斗GNSS设备,保障1826人安全。 四、系统优势与未来趋势 核心优势 高精度与实时性:毫米级定位与秒级预警能力,提前发现隐患。 全场景覆盖:北斗短报文解决无公网区域通信难题,实现偏远地区监测。 低运维成本:终端支持自动上报与异常数据紧急上报,减少人工值守需求。 未来趋势 技术融合:北斗与5G、AI、大数据等技术深度融合,打造“超前感知-精准防控-高效救援”全链条防灾体系。 国际化应用:北斗短报文返向链路技术纳入全球搜救体系,缩短海外遇险定位时间。

19

2025

/

11

北斗GNSS压路机压实度监测系统

北斗GNSS压路机压实度监测系统   北斗GNSS压路机压实度监测系统是集成北斗卫星导航技术、传感器技术与数据分析算法的智能化施工监测系统,其核心功能与优势如下:   一、系统核心功能 高精度定位与轨迹规划 厘米级定位精度:北斗GNSS接收机通过接收多颗卫星信号,结合差分技术(如RTK),实现压路机位置的厘米级实时定位,确保压实作业按预设轨迹精准执行。 路径优化:系统根据施工区域地形和设计要求,规划压实路径,避免漏压、重复压实等问题,提升作业连续性。 实时压实状态监测 多参数采集:集成振动传感器、温度传感器等,实时监测压路机的振动频率、压实速度、压实遍数、压实温度等关键参数。 压实度计算:结合北斗定位数据与施工参数(如土壤类型、含水量),通过算法模型计算压实度,量化评估压实质量。 智能预警与反馈 异常预警:当压实速度、遍数、温度等参数偏离预设范围时,系统立即发出预警,提醒操作人员调整参数,避免质量问题。 可视化反馈:将压实数据转化为直观的图形化界面(如压实度热力图),实时显示在驾驶室终端或远程管理平台,便于操作人员与管理人员监控。 数据记录与追溯 全过程记录:系统自动记录压实作业的完整数据(位置、时间、参数等),形成施工日志,为后续质量评估、验收提供依据。 质量报告生成:基于采集的数据,生成压实质量成果报告,包含压实度分布图、参数统计等,支持工程质量验收与改进。   二、系统优势 提升压实质量 均匀性优化:通过实时监测与反馈,确保压实作业均匀覆盖施工区域,避免局部压实不足或过度压实,提升路面平整度与密实度。 合规性保障:系统根据设计标准(如《公路工程质量检验规程》JTG F40-2004)自动评估压实度,确保施工质量符合规范要求。 提高施工效率 减少人工干预:北斗GNSS技术实现压路机自主定位与轨迹跟踪,减少人工测量与调整时间,缩短工期。 避免重复作业:通过实时监测与预警,及时发现并纠正问题,避免因质量问题导致的返工,降低施工成本。 增强施工安全 障碍物避让:高精度定位功能帮助压路机精准识别施工区域内的障碍物(如管线、边坡),降低碰撞风险。 状态监控:实时监测压路机振动、温度等状态参数,预防设备故障,保障施工安全。 支持智能化管理 远程监控:通过云端管理平台,管理人员可实时查看多台压路机的作业状态与压实质量,实现集中调度与协同施工。 数据分析与优化:基于历史数据挖掘施工规律,优化压实工艺参数(如振动频率、行驶速度),提升施工效率与质量。 三、应用场景 道路工程:高速公路、城市道路、机场跑道等沥青路面或水稳基层的压实质量监测。 基础设施:堤坝、大坝、填方工程等需要高压实度要求的土方施工。 特殊环境:雨天、潮湿环境或复杂地形下的压实作业,通过北斗GNSS技术克服传统方法(如灌砂法、灌水法)的局限性。 四、技术发展趋势 多技术融合:北斗GNSS将与5G、物联网、人工智能等技术深度融合,实现施工设备的全自动化与智能化协同。 边缘计算应用:在压路机终端部署边缘计算模块,实现数据实时处理与决策,减少对云端依赖,提升响应速度。 数字孪生:结合BIM技术构建施工数字孪生模型,通过北斗GNSS数据驱动模型更新,实现施工过程的虚拟仿真与优化。

17

2025

/

11

渗压计在渗流监测中的应用

渗压计在渗流监测中的应用   渗压计(也称为孔隙水压力计或渗流压力计)是渗流监测中的核心设备,通过测量土体或岩体中孔隙水压力的变化,可间接反映渗流场的动态特性。其在水利工程、边坡稳定、地基处理等领域的应用,为评估结构安全性、优化设计参数及预防灾害提供了关键数据支持。以下是渗压计在渗流监测中的具体应用及技术要点:   一、渗压计的工作原理 渗压计基于压力传感技术,通过测量孔隙水对传感器的压力值,推算土体或岩体中的水头高度(即渗流压力)。其核心组件包括: 压力传感器:采用振弦式、差压式或压阻式传感器,将压力信号转化为电信号。 透水石:高渗透性材料(如陶瓷或烧结金属),允许水自由通过但阻止土颗粒进入,确保压力测量准确性。 信号传输系统:通过电缆或无线模块将数据传输至监测平台。 典型参数: 量程:0-1MPa(常见)至0-4MPa(高水头工程) 精度:±0.1%FS(满量程)至±0.5%FS 分辨率:0.1kPa至1kPa 温度补偿范围:-20℃至+80℃ 二、渗压计在渗流监测中的核心应用 1. 水利工程中的渗流控制 大坝渗流监测: 在大坝坝体、坝基及两岸山体中布设渗压计,监测渗流路径的水头分布。例如,三峡大坝通过分层布设渗压计,发现某层位水头异常升高,及时采取灌浆加固措施,避免渗透破坏。 堤防工程: 在堤防背水侧布设渗压计,结合浸润线监测,评估管涌风险。某黄河堤防项目通过渗压计数据,提前3天预警管涌险情,避免溃堤事故。 2. 边坡与基坑稳定分析 边坡渗流监测: 在滑坡体或高边坡内部布设渗压计,监测降雨或地下水位变化对孔隙水压力的影响。例如,某山区公路边坡在暴雨后渗压计显示水头骤增,触发预警并采取排水措施,稳定边坡。 深基坑渗流控制: 在基坑围护结构(如地下连续墙)外侧布设渗压计,监测止水帷幕效果。上海某深基坑项目通过渗压计数据,发现局部止水失效,及时修复避免坑外土体沉降。 3. 地基处理与隧道工程 软土地基处理: 在真空预压或堆载预压地基中布设渗压计,监测孔隙水压力消散过程,评估加固效果。例如,某港口工程通过渗压计数据,优化真空泵运行时间,缩短工期20%。 隧道衬砌渗流监测: 在隧道初支与二衬之间布设渗压计,监测防水层效果。某地铁隧道项目通过渗压计发现局部渗漏,及时注浆封堵,避免运营期渗漏水。   4. 环境地质与灾害预警 垃圾填埋场渗滤液监测: 在防渗层上下布设渗压计,监测渗滤液液位变化。某垃圾填埋场通过渗压计数据,发现防渗层破损,及时修复避免地下水污染。 岩溶区渗流监测: 在岩溶管道或溶洞周边布设渗压计,监测突水风险。贵州某煤矿通过渗压计预警,避免井下突水事故,保障人员安全。 三、渗压计的布设要点 1. 布设位置选择 代表性区域:选择渗流路径关键节点(如渗流入口、出口、转折点)。 地质分层:在土层交界面或岩体裂隙密集区布设,捕捉渗流异常。 避让干扰:远离排水管、渗井等人工渗流设施,避免数据失真。 2. 布设方法 钻孔埋设: 钻孔直径≥110mm,深度至监测目标层位。 下放渗压计前,在孔底填充中粗砂作为反滤层,防止透水石堵塞。 渗压计安装后,用膨润土球或水泥砂浆封孔,防止地表水渗入。 埋入式安装: 在混凝土结构(如大坝坝体)中预埋渗压计,需在浇筑前固定并保护电缆。 在土体中开挖埋设槽,安装后回填细粒土并夯实。 3. 数量与间距 水平间距:根据渗流场复杂程度,一般5-20米布设一个点。 垂直间距:在分层土体中,每层布设1-2个点,深度间隔2-5米。 典型布设方案: 均质土坝:沿坝轴线每50米布设一个断面,每个断面3-5个渗压计(不同深度)。 复杂地基:加密布设,重点区域间距可缩小至5米。   四、典型案例分析 案例1:某土石坝渗流监测 问题:坝体右侧浸润线持续上升,渗压计显示水头接近坝顶。 分析:通过渗压计数据定位渗流入口为坝基砂层,出口为下游排水棱体。 处理:在坝基增设垂直防渗墙,截断渗流路径,浸润线下降至安全范围。 案例2:某地铁车站基坑渗流控制 问题:基坑围护结构外侧渗压计显示水头异常升高,伴随坑外土体沉降。 分析:发现止水帷幕局部断裂,导致地下水绕流。 处理:对断裂区进行双液注浆加固,渗压计数据恢复正常,沉降停止。 五、技术发展趋势 智能化监测:集成物联网技术,实现渗压计数据实时传输与自动分析。 多参数融合:结合位移计、土压力计数据,构建渗流-应力耦合模型。 微型化设计:开发直径<30mm的微型渗压计,适用于细粒土或岩体裂隙监测。 耐久性提升:采用抗腐蚀材料与密封工艺,延长渗压计使用寿命至10年以上。 渗压计作为渗流监测的“眼睛”,其科学布设与精准解读是保障工程安全的关键。通过结合工程实际需求,优化布设方案并建立动态预警机制,可有效预防渗流破坏,延长工程使用寿命。

14

2025

/

11

深基坑沉降观测点的布置和要求

深基坑沉降观测点的布置和要求   深基坑沉降观测点的布置和要求是确保基坑及周边环境安全的关键环节,需结合工程地质条件、基坑规模及周边环境敏感性进行科学设计。以下是具体布置原则与实施要求:   一、观测点布置原则 代表性覆盖 边坡与支护结构:在基坑边坡顶部、中部及底部(如支护桩、地连墙冠梁)设置观测点,间距宜为10-20米,重点监测支护体系变形。 周边环境:邻近建筑物、地下管线、道路等敏感区域需加密布点,间距5-10米,尤其关注老旧建筑、承重结构节点。 地质复杂区:在软土层、填土层或岩土界面变化处增设观测点,捕捉不均匀沉降。 结构关键部位 角点与转折处:基坑四角、阴阳角及支护结构连接处必须布点,这些区域应力集中,易发生较大变形。 深浅基坑交接:当基坑存在分级开挖或台阶式设计时,在深浅基坑交界处布设观测点,监测差异沉降。 后浇带与施工缝:若基坑内存在后浇带或施工缝,需在其两侧布点,评估接缝处沉降协调性。 对称性与均匀性 观测点应沿基坑周边对称分布,避免局部观测盲区。 长条形基坑可按“等间距+重点加密”原则布置,短边方向适当减少点数,但需保证覆盖关键区域。 二、观测点埋设要求 埋设深度与稳定性 土层中埋设:观测点需穿透软弱土层,进入稳定硬土层不小于0.5米,防止因土体蠕动导致观测点移位。 岩层中埋设:采用锚固剂或膨胀螺栓固定,确保与岩体紧密结合,避免松动。 既有结构上布点:在建筑物基础、柱脚或管线接头处设置观测标志,需经结构安全评估,避免破坏原结构。 标志类型与保护 永久性标志:优先选用不锈钢测钉、钢筋头或预埋件,表面刻划十字线作为观测基准。 临时性标志:在混凝土表面用红漆标注观测点编号及位置,并设置保护罩防止施工破坏。 标识清晰:每个观测点需编号并标注在平面图上,与观测数据记录一一对应。 通视条件与可操作性 观测点顶部需高出地面10-20厘米,避免积水或车辆碾压。 相邻观测点间应保持通视,便于水准仪或全站仪观测,减少转站误差。   三、观测频率与精度要求 观测频率 开挖阶段:每1-2天观测1次,深度超过5米时加密至每日1次。 底板浇筑后:每3-5天观测1次,直至结构出±0.000。 特殊工况:暴雨、地震或邻近堆载时,需增加观测频次至每日2次。 稳定阶段:沉降速率连续3天小于0.1mm/d时,可延长至每周1次。 精度控制 沉降观测:采用二等水准测量,闭合差≤±1.0√n mm(n为测站数),高程中误差≤±1.0mm。 位移观测:水平位移误差≤±3.0mm,垂直位移误差≤±2.0mm。 仪器要求:使用DS05型水准仪、全站仪或GNSS接收机,定期校准并记录仪器参数。 四、数据处理与预警机制 数据整理与分析 每次观测后需立即整理数据,绘制沉降-时间曲线、位移-深度曲线,分析变形趋势。 结合地质勘察报告,判断沉降是否由土体固结、支护失效或周边荷载引起。 预警阈值设定 累计沉降量:一般区域≤30mm,邻近建筑物区域≤10mm(根据保护等级调整)。 沉降速率:连续3天沉降速率>2mm/d时触发黄色预警,>5mm/d时触发红色预警。 差异沉降:相邻观测点沉降差超过基坑深度的0.5%时需重点分析。 应急响应 黄色预警时,加强观测频次并通知参建各方;红色预警时,立即停工并启动应急预案,如加固支护、卸载堆载等。 五、典型案例与经验总结 某地铁深基坑工程 布点方案:在基坑周边20米范围内建筑物基础布设观测点48个,间距8米;支护结构冠梁上布设32个点,间距15米。 实施效果:监测期间累计触发黄色预警3次,通过及时注浆加固避免基坑失稳,沉降控制满足设计要求。 软土地区高层建筑基坑 关键措施:在软土层与砂层交界处增设深层水平位移观测孔,结合沉降数据验证土体滑移面位置。 经验教训:未对邻近老旧厂房布设足够观测点,导致后期补救成本增加20%。

12

2025

/

11

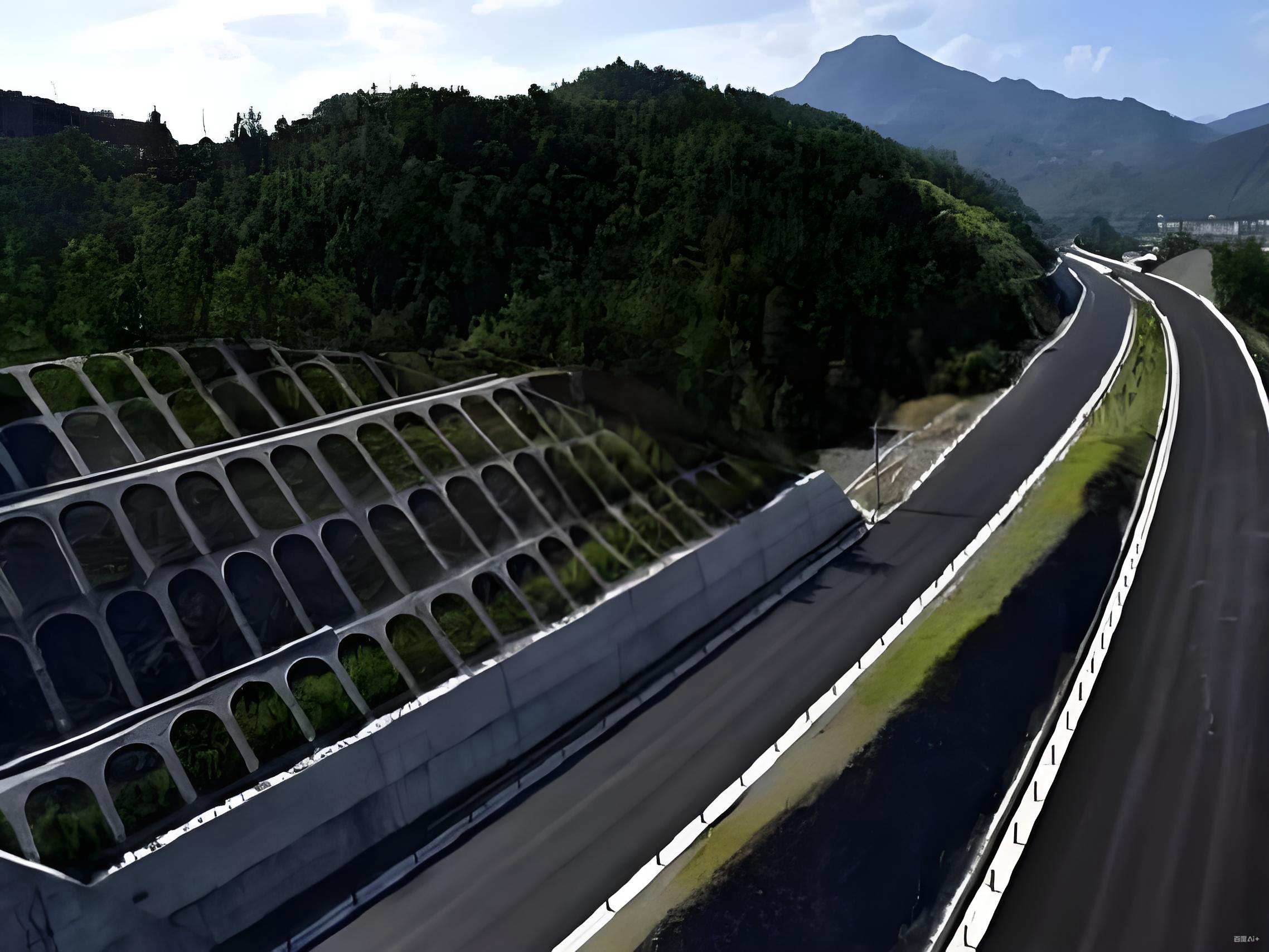

高速公路高边坡位移监测自动化方案

高速公路高边坡位移监测自动化方案   一、系统架构设计 高速公路高边坡位移监测自动化系统采用“感知层-传输层-平台层-应用层”四级架构,通过多传感器融合实现全维度数据采集与智能分析。   感知层: 表面位移监测: GNSS接收机:支持毫米级三维位移监测,适用于地形复杂区域,如某高速公路软基段通过布设GNSS监测点,成功捕捉汛期日位移速率达8mm/d的加速趋势。 变焦视觉位移监测仪:采用非接触式测量,通过图像识别技术实现0.2mm级精度,监测范围覆盖0-400米,适用于大范围边坡表面变形监测。 深部位移监测: 节段式位移计:通过测量测斜管内各节段倾斜角度变化,推算土体水平位移,精度达±0.05°,量程可选500mm或1000mm,适用于土质边坡深层变形监测。 串联式固定测斜仪:多支传感器串联布设,实现多点位同步监测,分辨率达2.5″,适用于岩质边坡裂缝扩展监测。 环境辅助监测: 渗压计:监测孔隙水压力变化,评估土体抗剪强度,量程覆盖1-4MPa,精度0.1%FS。 翻斗式雨量计:实时监测降雨量,精度≤±2%,为滑坡风险预警提供数据支持。 传输层: 采用4G/5G无线通信模块,支持数据实时上传至云端平台,断网续传功能确保数据完整性。 边缘计算网关集成多通道传感器接入能力,支持本地数据预处理与异常值过滤,减少云端计算压力。 平台层: 云平台:实现传感器数据统一管理,支持多级预警阈值设置,当位移速率超限或深层滑移面突变时,自动触发蓝/黄/红三级预警。 智能分析模块:基于机器学习算法,对历史数据与实时监测值进行关联分析,生成位移趋势预测曲线,提前3-7天预警潜在滑坡风险。 应用层: 多渠道预警推送:通过短信、邮件、平台弹窗及现场声光报警装置,同步通知管理人员与运维团队。 应急决策支持:结合三维地质模型,生成加固建议与避险路线规划,如某矿山边坡监测项目通过系统预警成功避免人员伤亡。   二、核心监测技术与设备选型 高精度位移监测技术: GNSS+INS融合定位:通过卫星信号与惯性导航数据融合,解决传统GNSS在遮挡环境下的信号丢失问题,实现连续毫米级监测。 机器视觉监测:利用高清摄像头与智能图像分析算法,自动识别边坡裂缝、崩塌等特征,监测频率达60Hz,适用于动态变形监测。 多参数综合监测: 拉线式位移计:监测裂缝开合度,量程5000mm,精度±0.05%FS,支持RS485协议与Modbus通信,适用于长期自动化监测。 无线倾角加速度计:基于MEMS芯片技术,测量三轴倾斜角度与加速度值,功耗低于1W,支持太阳能供电,适用于偏远区域监测。 环境因素联动监测: 静力水准仪:监测边坡沉降变形,量程可选1000-4000mm,精度±0.05%FS,通过连通管原理实现多点位同步测量。 土壤含水率传感器:监测土体湿度变化,精度±3%RH,为边坡稳定性评估提供辅助数据。 三、系统功能与优势 实时监测与预警: 系统支持1Hz高频采样,实时显示位移、沉降、倾斜等参数变化曲线,当数据超过阈值时,30秒内触发预警机制。 某高速公路项目通过系统预警,提前2天发现边坡失稳迹象,避免经济损失超千万元。 智能化数据分析: 平台自动生成日报/周报/月报,支持数据导出与自定义报表模板,为工程验收与运维决策提供依据。 通过三维可视化技术,将监测数据与地质模型叠加,直观展示边坡变形趋势与潜在风险区域。 低维护成本与高适应性: 传感器采用IP68防护等级,适应-40℃至85℃极端环境,寿命超800万次循环。 太阳能供电系统支持连续7天阴雨天气运行,减少人工巡检频率,降低运维成本30%以上。 四、实施案例与效果验证 某高速公路软基段边坡监测: 监测方案:布设GNSS接收机、渗压计与拉线式位移计,监测周期5年。 实施效果:累计捕获位移异常事件12次,预警准确率92%,节约人力成本超50%,获省级科技进步奖。 露天矿山边坡稳定性监测: 监测方案:采用雷达干涉测量系统与固定式测斜仪,实现7×24小时连续监测。 实施效果:成功预警3起滑坡险情,避免设备损失超2000万元,监测数据被纳入矿山安全标准体系。 五、未来发展趋势 AI赋能预警模型: 引入深度学习算法,优化位移预测精度,缩短预警响应时间至分钟级。 多源数据融合: 整合卫星遥感、无人机航拍与地面传感器数据,实现“天-空-地”一体化监测网络。 5G+边缘计算: 利用5G低时延特性,支持实时视频分析与边缘端智能决策,提升监测系统自主性。

10

2025

/

11

隐蔽工程验收的程序和流程以及北斗的应用

隐蔽工程验收的程序和流程以及北斗的应用 一、基本程序 自检:施工单位完成隐蔽部位施工后,需先进行自检,确保符合设计及规范要求。 填报验收记录表:自检合格后,填写《隐蔽工程验收记录表》,详细注明隐蔽部位的施工时间、位置、施工内容(如材料规格、施工方法等)、有无变更等信息。 提交验收申请:向监理单位提交验收申请及相关资料。 组织验收:监理工程师收到申请后,组织施工单位相关人员进行验收。对于基础、主体结构等重要隐蔽工程,还需通知建设单位、设计单位等相关方共同参与。 签字确认:验收合格后,各方参与人员在《隐蔽工程验收记录表》上签字确认,该隐蔽部位方可进入下一道工序施工。若验收不合格,施工单位需整改后重新申请验收。   二、具体流程要点 材料检验:隐蔽工程开工前,项目部需对所用材料进行检验,包括厂家提供的材质证明、外观检查、抽样试验以及项目部进行的复检报告,检验结果均合格后方可进行施工。 施工监督:隐蔽工序施工应在监理人员、项目总工、专职质检员的监督下进行,重要基础如灌注桩基础必须有设计单位在场,隐蔽工序施工应严格按规程、规范及作业指导书进行施工。 施工记录:隐蔽工序施工完毕后,必须经施工负责人自检合格后填写施工记录,由班长、质检员、技术员、检查人确认合格后签字,再由现场监理员确认合格后签字。 逐级验收:施工队检验合格后,由施工队施工负责人在《隐蔽工程验收签证单》上签字并报项目部检验。项目部对隐蔽工程进行抽查,并检查施工记录,确认合格后在《隐蔽工程验收签证单》上签证,并报监理公司工程监理部检验。监理公司对隐蔽工程进行现场抽查,并检查施工记录和材料质量证明资料,确认合格后在《隐蔽工程验收签证单》上签证。 北斗在隐蔽工程中的应用 一、高精度定位 北斗卫星导航系统具备全球覆盖、高精度定位的能力,能够提供厘米级甚至毫米级的定位精度。在隐蔽工程施工中,北斗定位技术能够实现对施工过程的精准控制和实时监测。例如,在地基处理过程中,如桩基施工、注浆加固等,北斗技术可用于实时监测桩体的位置、深度、倾斜度等关键参数,确保地基处理的质量和稳定性。   二、实时导航与监控 通过北斗终端设备,可以实时获取施工机械和人员的位置信息,对施工过程进行全程监控,及时发现并纠正偏差。例如,在钢筋混凝土结构施工中,可以在钢筋上安装小型定位标签,通过手持式北斗接收机或无人机搭载的北斗定位设备进行扫描,快速准确地获取钢筋的布置信息。   三、数据集成与分析 北斗系统能够收集大量的施工数据,为后续的数据分析、质量评估提供丰富的基础资料。结合数据分析软件,可以对地基处理效果进行量化评估,为后续的施工提供科学依据。同时,北斗技术还可以与电磁感应等无损检测技术相结合,对钢筋的直径、间距等进行非接触式检测,提高检测效率和准确性。   四、智能化管理 结合人工智能和云计算技术,北斗系统可以实现施工过程的智能化管理。例如,在施工过程中,通过安装北斗定位设备和传感器,实时监测施工机械的位置、姿态和作业状态。同时,结合视频监控和无人机巡检等手段,对隐蔽工程的施工过程进行全方位、多角度的监控,确保施工过程中的每一个环节都符合要求。

07

2025

/

11

隐蔽工程看不见但必须要注意,有哪些要点呢

隐蔽工程看不见但必须要注意,有哪些要点呢   隐蔽工程虽被隐藏在建筑内部,看不见摸不着,但一旦出现问题,维修成本高且影响大,因此必须高度重视。以下从不同隐蔽工程类型出发,详细介绍其施工要点及注意事项:   给排水工程 材料选择 选用质量可靠、符合国家标准的管材和管件,如PPR管、PVC管等。不同材质的管材具有不同的特性,例如PPR管具有耐高温、耐腐蚀、连接可靠等优点,适用于热水供应系统;PVC管则价格相对较低,常用于排水系统。 检查管材和管件的外观,确保无裂纹、砂眼、变形等缺陷,避免使用劣质产品影响工程质量。 管道铺设 合理规划管道走向,尽量减少弯头和接头数量,以降低水流阻力和漏水风险。例如,在布置水管时,应遵循“横平竖直”的原则,避免管道交叉过多。 管道安装应牢固,固定间距符合规范要求。对于热水管,还需考虑热胀冷缩的影响,设置适当的伸缩补偿装置,防止管道因温度变化而变形、开裂。 防水处理 卫生间、厨房、阳台等易积水区域的地面和墙面应做好防水处理。防水涂料应涂抹均匀,厚度符合要求,一般地面防水层厚度不应小于1.5mm,墙面防水层高度不应低于1.8m。 在管道根部、墙角等易渗漏部位,应进行加强处理,如增设防水附加层,确保防水效果。 防水施工完成后,需进行闭水试验,试验时间不少于24小时,观察楼下对应部位有无渗漏现象,确认无渗漏后方可进行下一道工序。   电气管线工程 线路规划 根据家庭用电需求,合理设计电路布局,划分不同的功能回路,如照明回路、插座回路、空调回路等,避免一个回路负载过大,引发安全事故。 确定开关、插座的位置和数量,既要满足使用方便的要求,又要符合安全规范。例如,插座应安装在距地面一定高度处,避免儿童触电;开关应安装在便于操作的位置,方便控制灯具。 线缆选择 根据不同回路的用电负荷,选择合适规格的线缆。一般来说,照明回路可使用2.5平方毫米的铜芯线,普通插座回路可使用4平方毫米的铜芯线,空调等大功率电器回路应使用6平方毫米及以上的铜芯线。 选用质量合格的线缆,检查线缆的绝缘层是否完好,有无破损、老化等现象,确保用电安全。 安装施工 线缆应穿管敷设,避免直接埋入墙体或地面,防止线缆受损和漏电。穿线管应选用阻燃型PVC管或金属管,管内线缆的总截面积不应超过管内截面积的40%,以保证线缆能够顺利散热。 不同电压等级、不同回路的线缆不应穿在同一根管内,以免相互干扰和引发安全事故。例如,强电线路和弱电线路(如网线、电话线)应分开敷设,间距保持一定距离。 开关、插座的安装应牢固,接线正确,避免出现松动、短路等问题。在安装过程中,应严格按照接线图进行操作,确保火线、零线和地线连接正确。 木作基层工程 材料选择 选用环保性能好的板材,如E0级或E1级的细木工板、刨花板、密度板等,减少甲醛等有害物质的释放,保障室内空气质量。 检查板材的外观质量,表面应平整、光滑,无翘曲、变形、开裂等缺陷,边缘应整齐,无明显毛刺。 龙骨安装 吊顶龙骨的安装应牢固,间距符合设计要求。主龙骨间距一般不应大于1.2m,副龙骨间距不应大于600mm,以确保吊顶的平整度和稳定性。 墙面龙骨的安装应根据墙面的尺寸和造型进行合理布局,龙骨与墙体之间的连接应牢固,可采用膨胀螺栓、射钉等进行固定。 基层处理 在安装饰面板之前,应对基层进行平整处理,填补缝隙和孔洞,使基层表面平整度误差控制在规定范围内。例如,对于墙面基层,可使用石膏板腻子进行找平处理。 做好防潮处理,特别是在潮湿的环境中,如卫生间、厨房等,应在基层表面涂刷防潮漆或铺设防潮膜,防止饰面板受潮变形。 墙面地面基层工程 墙面基层 铲除原有墙面基层至水泥砂浆层,确保基层坚实、平整、无空鼓、起砂等现象。如果基层存在裂缝,应先进行修补处理,可采用嵌缝石膏或抗裂砂浆进行填缝,并粘贴网格布增强抗裂性能。 涂刷界面剂,增强基层与腻子之间的粘结力,防止腻子层空鼓、脱落。界面剂的涂刷应均匀,厚度一致,待其干燥后再进行下一步施工。 地面基层 清理地面基层,去除杂物、油污等,确保地面干净、干燥。对于地面不平整的情况,应进行找平处理,可使用水泥砂浆或自流平材料进行找平,使地面平整度误差控制在规定范围内。 如果地面需要做防水处理,应按照防水工程的施工要求进行操作,确保防水效果。在防水层施工完成后,需进行闭水试验,确认无渗漏后方可进行地面面层施工。

05

2025

/

11

建筑施工中看不到的隐蔽工程叫什么

建筑施工中看不到的隐蔽工程叫什么   在建筑施工中,看不到的隐蔽工程被称为隐蔽工程,具体指在施工期间将建筑材料或构配件埋于物体之中,最终被覆盖而无法直接观察的工程实体。以下从定义、常见类型、施工要点及验收标准四个方面进行详细说明:   定义 隐蔽工程是指建筑物、构筑物在施工过程中,某一道工序完成后将被下一道工序所掩盖,无法再进行检查的工程项目。例如,在建筑施工中,墙体内部的水电管线预埋工程,施工时需先在墙体中开槽布管,检查管线规格、走向、连接是否符合设计要求后,再用水泥砂浆填补沟槽,使管线被墙体掩盖,此过程中的管线预埋即为隐蔽工程。   常见类型 隐蔽工程涵盖了多个方面,主要包括但不限于以下几种:   给排水工程:包括供水管道、排水管道和卫生器具的安装工程。在完成建筑物后,人们通常看到的是洁具和水龙头等外部设备,而给排水管道则隐藏在墙壁和地板之间。 电气管线工程:主要指电力供给、照明、通信系统、安全监控系统等设备的安装工程。这些设备和线缆通常被安装在墙壁、地板和天花板的内部。 地板基层、护墙基层、门窗套基层、吊顶基层:这些基层工程在完成后,通常被后续的装修材料所覆盖。 强电线缆、网络综合布线线缆:包括网线、电话线、监控线、电梯通话线等,这些线缆在铺设完成后,通常被隐藏在墙壁或地板之下。 其他隐蔽工程:如地基基础工程、主体结构工程中的钢筋工程、预应力工程、钢结构工程、防水工程等。   施工要点 隐蔽工程的施工应严格按照相关规范和正确的施工工艺进行,确保工程质量和施工进度。在施工过程中,需要施工方技术人员在现场监督、指导,并做好施工记录和相关资料,以便后期查阅。   验收标准 隐蔽工程在施工完成后,应在其被覆盖前进行验收。验收过程通常包括以下步骤:   自检:施工方应先进行自检,确保工程质量符合设计要求。 通知验收:自检合格后,施工方应及时通知建设方或监理工程师对隐蔽工程的条件进行检查。 现场检查:建设方或监理工程师接到通知后,应在要求的时间内到达隐蔽现场,对隐蔽工程的条件进行检查。 签字确认:检查合格后,建设方或监理工程师应在检查记录上签字,施工方才能进行隐蔽覆盖施工。若建设方或监理工程师检查后拒绝在检查记录上签字,但在实践中可视为已批准的,施工方也可进行隐蔽工程覆盖施工。 不合格处理:若检查发现隐蔽工程条件不合格,建设方或监理工程师有权要求施工方在一定期限内完善工程条件。
