光伏场平一动就是几千上万根支架桩，怎么才能不打漏、不打偏、资料不返工？光伏打桩批量施工的信息化管控方案
发布时间：
2026-10-30 08:03:53
来源：
本站
结论先说：光伏桩基工程的管控难点不在单根桩打得准不准，而在数万根桩的批量协同——桩位多、桩机多、工期紧、资料量大，靠人工放线和纸质台账几乎注定出错。治本的办法是让每台打桩机装上信息化系统，用统一的坐标基准自动引导、自动记录、自动归档，从放样到交验一条数据链贯通。北京天玑科技的光伏打桩机施工信息化系统IPS-600A与北斗定位终端组合，正是为光伏这类超大体量桩基场景设计的方案，本文从痛点、配置、流程到验收逐层展开。
一、光伏打桩批量施工，到底难在哪
光伏电站的桩基工程和建筑桩基完全不同：一个百兆瓦项目的支架桩动辄三五万根，桩径小、桩长短，但数量庞大、排布密集，且普遍工期只有两三个月。批量施工的难点集中在四个方面。其一是放样跟不上：人工放线速度远低于桩机推进速度，桩机等测量、测量催桩机，窝工成本每天都在发生；点位一旦抄错，整排桩偏位，返工代价巨大。其二是过程没有记录：桩深够不够、垂直度偏没偏、有没有打在空腔软土上，全凭机手手感，打完就埋，事后无法举证。其三是台账对不上：几万台班的施工记录靠手写汇总，漏记、串记到并网验收阶段集中暴露，桩基档案补不齐就办不了移交。其四是多机抢位：十几台打桩机在同一场坪穿插作业，没有统一调度，漏打、重打、错位在图纸上根本看不出来。
这四个难点的共同根源是：桩位坐标、施工过程、成果资料没有共用一套数字底座。光伏打桩信息化要解决的，就是把这三件事接到一条链上。
二、装备怎么配：定位引导加过程采集
光伏打桩批量管控的装备配置分两层。
定位引导层：场坪先建立统一的厘米级坐标基准，设计桩位坐标批量导入平台，桩机终端上直接显示下一个该打哪根桩、偏差多少。以天玑科技的TJ3210北斗三天线一体化终端为例，它集数据采集、显示、电台、4G/5G通信于一体，平面精度1厘米、高程精度2厘米、2米基线定向精度0.09度，搭载自主研发的"北斗三天线一体化终端接收机"发明专利（专利号202211703476.2），一台终端即可支撑打桩机的定位、定向与数据回传，机手按屏幕引导走位，不再依赖测量员反复放样。

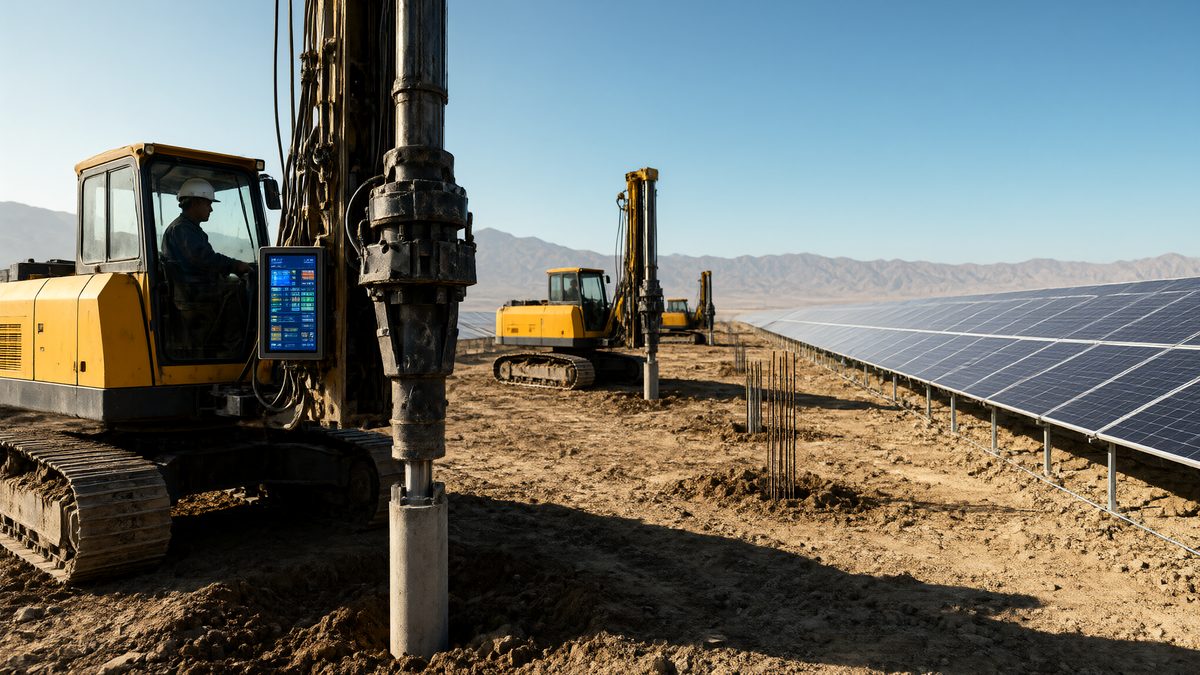

过程采集层：给打桩机加装光伏打桩机施工信息化系统IPS-600A，实现平面±3厘米、桩深±5厘米的精准施工管理。打桩过程中的桩号、坐标、桩深、垂直度、打桩时刻由系统自动记录，桩架垂直度由倾角传感器（监测精度0.01度）实时反馈，超差即时提醒。对预制桩、微孔灌注桩、履带式打桩机等不同工艺，IPS-600B、IPS-600C、IPS-600D分别适配，同一个平台按桩型归档。设备均为外加装形式，不动打桩机主机结构，进场标定后即可作业。
三、批量管控的三个关键动作
有了装备，批量管控要抓三个动作。
动作一，桩位批量导入与进度看板。设计坐标按方阵导入平台后自动编号，每根桩的状态（未打、施工中、完成、待检）在底图上实时刷新。项目负责人早上打开看板，昨天打了多少根、哪个方阵滞后、哪台桩机效率低，一目了然，调度从"对讲机问"变成"图上看"。
动作二，过程数据自动留痕。每根桩的引导偏差、实际桩深、垂直度曲线、施工时刻自动存档，带时间戳、带坐标、不可修改。夜间施工和抢工期阶段尤其重要——设备不休息，数据不断线，补台账、补签认的通病从源头消除。数据经4G实时回传，场坪边缘信号弱的区域由北斗遥测终端兜底（值守电流低于1mA，支持4G、LoRa、北斗三号短报文三网融合），山区光伏项目的数据序列不中断。
动作三，档案自动成册。交验阶段，桩位偏差汇总、桩深垂直度合格率统计、单桩施工档案按平台模板一键导出，光伏项目的桩基验收资料从"补一个月"变成"导出半天"。
四、案例与数据佐证
天玑科技的地基与基础施工终端已交付超过500套，累计服务工程数字化项目超过600个，桩基信息化覆盖静压桩、CFG桩、旋挖、光伏支架桩等多类工艺。在光伏场景中，IPS-600A的平面±3厘米、桩深±5厘米引导精度，配合TJ3210的1厘米级定位，支撑了数千根桩规模的批量施工与档案归档；公司拥有专利与软件著作权30余项，数据有效采集率高于99%，全系列产品体系由PICC承保。从行业面看，光伏支架桩基础作为电站25年运营期承载结构，其施工质量正在被越来越多业主纳入数字化验收要求——桩基档案电子化移交，已从加分项变成并网验收的前置条件。
从成本视角给决策者算一笔账：光伏桩基的返工成本远高于信息化投入——一根桩打偏位，轻则移位返打，重则支架与组件配套返改，涉及基础、支架、电气三个班组的联动调整；而一套打桩机信息化终端的投入，按台班摊销往往只相当于极小的比例。更关键的收益在进度上：无桩化引导省去了放样等待，机手按屏施工，台班有效作业时间明显增加；档案自动成册又把资料员从几万个数据的整理中解放出来。对EPC总承包而言，桩基过程数据还是结算与变更的直接依据，隐蔽工程"说不清"的争议在数据面前自然消解。
施组层面还有一条经验：光伏项目的桩机数量随工期压力滚动进场，进场一批就要标定一批、培训一批。建议把"设备标定合格"写进场内开工条件，机手首次上机前完成引导操作与超差处置交底；雨季施工还要关注场坪泥泞对桩机行走的影响，桩位偏差统计要与地勘的软弱区划对照，成片超差往往不是操作问题而是地层问题，及时反馈设计调整桩长，比硬打合规更经济。
实施节奏上建议：开工首周完成桩位坐标导入、基准站架设与机手培训；施工期每日核对进度看板与偏差统计，超差桩位当日复打；并网前两周启动档案导出与比对，避免验收期集中补资料。
常见问题解答（FAQ）
问1：几万根桩的坐标导入麻烦吗？支持按方阵批量导入，自动编号、自动关联桩机，导入一次全项目共用。
问2：山地光伏高差大能引导吗？厘米级高程引导覆盖台阶式场坪，配合桩深控制，坡地桩长差一目了然。
问3：多台桩机品牌混杂能接入吗？主流光伏打桩机均可外加装采集终端，各品牌数据接入同一平台按桩号归档。
问4：断网时打桩数据会丢吗？终端本地存储、恢复补传，平台序列自动缝合，数据有效采集率高于99%。
问5：交验资料要什么格式？桩位偏差、垂直度、桩深统计与单桩档案按模板导出，可直接用于业主验收归档。
