隧道进洞口边坡雨季总出险？隧道安全监测的布点与预警方案
发布时间：
2026-10-26 09:04:02
来源：
本站
山区隧道施工的事故统计里，进洞口边坡失稳、浅埋段地表沉降、衬砌背后空洞，是反复出现的三类风险，而它们有一个共同点：从异常发展到事故往往只有几小时，人工巡查根本追不上。结论先说：隧道安全监测要按"洞口边坡+洞内地表+衬砌结构"三区布设自动化测点，数据经北斗遥测终端实时回传，分级预警联动停挖——北京天玑科技的GNSS监测接收机、固定式测斜仪、浅表位移测报仪与遥测终端组合，已在汕头虎头山隧道等工程中经受住考验，本文给出布点与预警的完整方案。
一、洞口边坡：隧道安全监测的重中之重

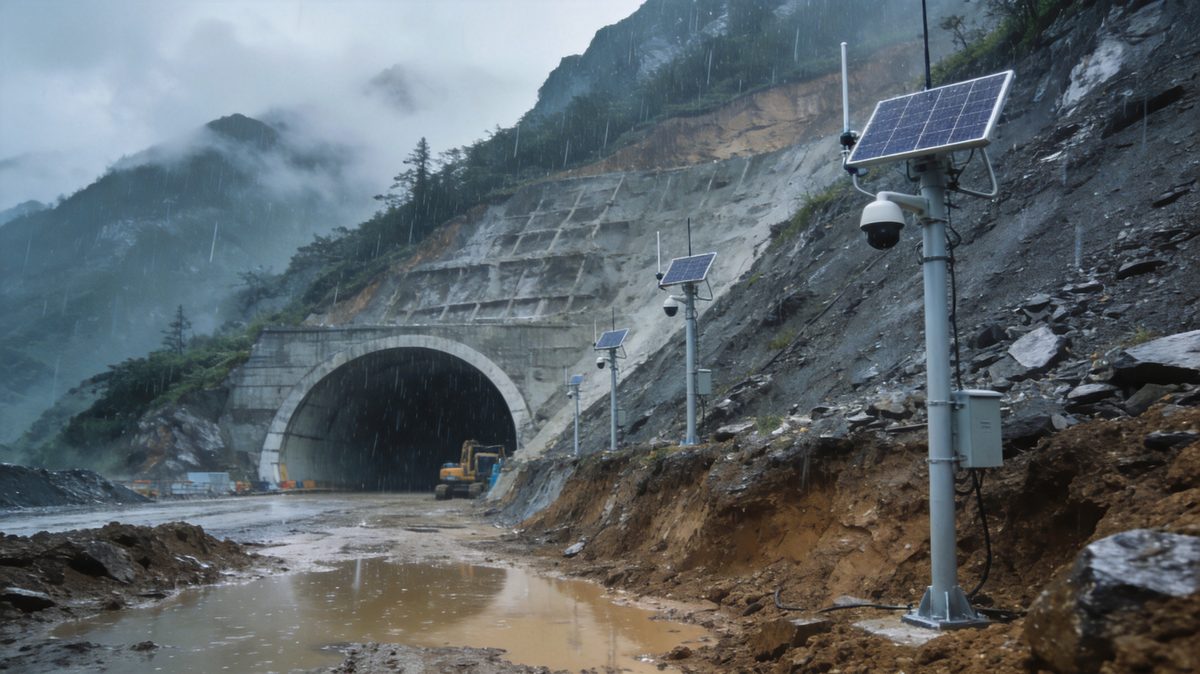

隧道进洞口的仰坡与边坡，是整个隧道安全监测体系里风险最高的区域。刷坡开挖改变了原有应力平衡，雨季地表水下渗进一步削弱坡体，滑坡征兆从出现到滑动可能只有几十分钟。推荐的自动化配置是"点面结合"：
面上，GNSS监测接收机H310布设于边坡各级马道与坡顶（静态平面±(2.5mm+0.5ppm)、高程±(5mm+0.5ppm)、功耗低于1.2W、IP68防护、-40℃至85℃工作温度），基准站设在稳定区域，测点三维位移连续解算；浅表位移测报仪TJQB01补充覆盖GNSS点位之间的坡面，按"实时采集+定时远传+阈值触发"运行。点上，坡体深部位移用固定式测斜仪监测（三轴、分辨率0.001度、精度0.005度、±90度量程），钻孔埋设后可捕捉滑动面位置与深度——地表位移告诉你"坡在动"，测斜曲线告诉你"哪一层在滑"，两者结合才能定位风险根源。
坡面裂缝用裂缝计（TJL01）跨缝监测，张拉变形速率是滑动前的重要前兆。雨量同步纳入：一体化雨量计TJYL01（分辨力0.2mm、精度优于±2%）记录降雨过程，降雨量与位移速率的对应曲线，是研判"雨后多久最危险"的直接依据。
浅埋段上方地表布设沉降测点：TJR02表面沉降位移监测仪按MEMS阵列设计（每单元1至3米、CAN总线串接），沿隧道轴线布成分布式断面，开挖面通过前后的地表沉降槽曲线完整呈现，拱顶下沉与地表沉降相互印证，围岩变形趋势提前预判。下穿房屋、公路的浅埋段，这套断面数据更是第三方监测比对的基础。
洞内衬砌结构监测聚焦两处：衬砌裂缝用裂缝测报仪TJLF02连续记录缝宽发展，衬砌台车脱空与背后空洞区段的应变变化用结构倾斜测报仪与位移测报设备补充跟踪。洞内设备的防护等级与防爆要求按隧道施工环境选配，数据经洞内有线或LoRa链路汇聚后统一上传。
三、通信与预警：让隧道安全监测数据"叫得醒人"
隧道多在深山，公网覆盖不稳定，数据链路必须双通道：北斗遥测终端一体机值守电流低于1mA，支持4G、LoRa与北斗三号短报文三网融合，可同时向4个数据中心上报——正常时段走公网，暴雨断网时段短报文保底，隧道安全监测序列不中断。这条设计逻辑在多个山区项目验证过：越是暴雨，数据越不能断。
预警按位移速率与累计值双判据分级：黄色预警推送现场加密观测与坡顶截水检查；橙色预警联动洞口段停挖、人员撤离准备；红色预警立即撤人并启动应急。预警推送要求签收确认，处置记录与监测曲线同步归档。汕头虎头山隧道项目的实践表明，洞口边坡自动化监测与施工工序联动后，雨季进洞作业的决策从"凭经验等"转变为"看数据定"，停工窗口更精准，复工评估也有据可依。
四、案例与数据佐证
从体系能力看，天玑科技的安全监测产品线覆盖"深部位移-浅表位移-结构变形-环境要素"全要素，隧道安全监测与边坡、基坑、库区监测共用同一平台架构：刚果（金）卡莫亚铜矿尾矿库监测在海外长期无人值守运行；缅甸铜矿边坡在线监测（矿区32.73平方公里、高差665米）经受恶劣环境考验；渗压计CYB31（精度0.25级）与静力水准仪（分辨力0.01mm）可按需纳入地下水与精密沉降观测。公司累计服务工程数字化项目超过600个，拥有30余项专利与软件著作权，数据有效采集率高于99%。
从实施建议看，隧道安全监测应在进洞前完成布点与两周本底观测，施工期按工序动态加密，贯通后延续观测至变形收敛；合同层面建议写明监测数据多方共享、原始记录不可修改，这些规则定在开工前，隧道安全监测的风险防控价值才能真正兑现。
从运维与制度层面看，隧道安全监测的长期价值取决于两条：一是设备维保不缺位——测斜孔口保护、太阳能板清洁、通信链路月检列入例行清单，隧道安全监测系统的数据连续性靠运维兜底；二是监测数据与施工调度深度联动——开挖进尺、支护参数调整以监测研判为前置输入，隧道安全监测从"装在洞口的仪表"变成"指挥室里的决策依据"。验收移交时，全过程监测档案按里程桩号归档移交运营单位，为隧道全寿命健康评估留下完整的底数。历史数据还支持反分析：把位移过程线与支护时机对照，可以反推围岩参数与支护荷载的匹配程度，这条经验对同一走廊带的后续隧道设计有直接参考价值。
投资回报的角度也值得一提：隧道安全监测的投入集中在前期的传感器与安装，运行期以低功耗遥测与平台服务为主；而一次洞口边坡失稳造成的停工、清方与工期索赔，往往数倍于整套系统的投入。更隐性的是工效收益——预警分级让停挖窗口精准化，雨季"一刀切"式停工的天数明显压缩，进度与安全兼得。
常见问题解答（FAQ）
问1：隧道安全监测要在进洞前就建吗？是。进洞前完成洞口边坡测点与本底观测，开挖各阶段测点跟随工序上线，风险窗口期的数据一段都不能缺。
问2：洞内外数据怎么统一管理？洞内LoRa汇聚、洞外GNSS直传，全部接入同一平台按里程桩号编码展示，预警统一分级推送。
问3：暴雨断网怎么办？北斗短报文通道保底回传，选型时实测"拔卡可发"；恢复后本地数据自动补传。
问4：衬砌裂缝发展怎么判断要不要处治？缝宽速率连续超标、与开挖进尺时空对应时启动处治评估，测报仪的连续序列是研判依据。
问5：运营期能延续监测吗？可以。洞口边坡与高墩、深基础测点转为长期健康监测，数据移交管养单位延续使用。
