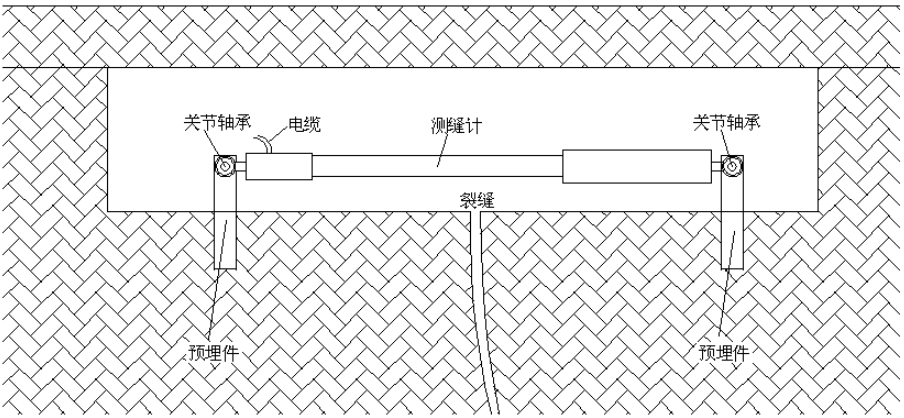

当被测结构物发生变形时将会引起裂缝计的位移，经万向连轴节传递给二级机械负放大机构，经负放大后的位移传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的位移量。
所属分类：
在线安全监测系统
产品附件：
当被测结构物发生变形时将会引起裂缝计的位移，经万向连轴节传递给二级机械负放大机构，经负放大后的位移传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的位移量。
·实时：数据实时采集、实时处理;
·全面：监测点数量可增加，检测方位更全面;

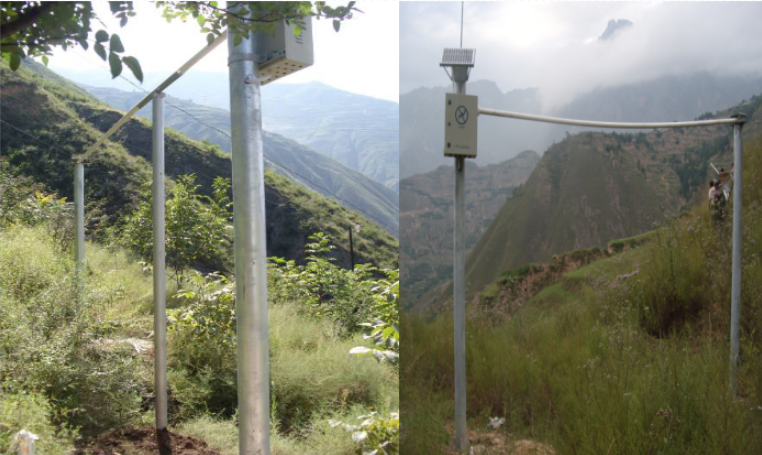

·安全：监测点与基站通过电台进行实时通讯，无需线缆连接，通讯距离可达1公里，保证工作人员安全。
·便携：针对监测现场复杂地形，不利运输，该系统采用便携式设计。
·抗干扰：硬件通信采用跳频电台通讯，无需担心有同频段的设备。
S型机座号 | 最大有效行程2250mm |
线性精度 | （通用型）0.25%FS |
重复精度 | 0.01%FS～0.005%FS |
产品型式 | 电流型（4～20mA；或20～4mA）； |
电阻型（0～5kΩ；或0～10 kΩ） | |
固定螺丝 | M4mm；安装方式：支架(两个) |
有效寿命 | 500万次往复行程 |
保护等级 | IP67 |
供电电压 | 24VDC(脉冲型供电电压：5~24VDC) |
产品本体安装 | |
安装支架孔距离 | 28±0.5mm |
两个支架之间距离 | 建议在40～55mm之间 |
安装螺丝 | M4 |
牵引螺丝安装 | M6 |
