深部位移监测断面的布置应视尾矿库的等别、坝的结构型式和施工方法以及地质地形等情况而定，宜布置在最大坝高断面及其它特征断面(原河床、地质及地形复杂段、结构及施工薄弱段等)上，可设1～3个断面
所属分类：
在线安全监测系统
产品附件：
深部位移监测断面的布置应视尾矿库的等别、坝的结构型式和施工方法以及地质地形等情况而定，宜布置在最大坝高断面及其它特征断面(原河床、地质及地形复杂段、结构及施工薄弱段等)上，可设1～3个断面
深部位移监测断面的布置应视尾矿库的等别、坝的结构型式和施工方法以及地质地形等情况而定，宜布置在最大坝高断面及其它特征断面(原河床、地质及地形复杂段、结构及施工薄弱段等)上，可设1～3个断面。每个监测断面上可布设1～3条监测垂线，其中一条宜布设在坝轴线附近。监测垂线的布置应尽量形成纵向监测断面。监测垂线上测点的间距，应根据坝高、结构形式、坝料特性及施工方法与质量等而定，一般2～10m。每条监测垂线上宜布置3～15个测点。最下一个测点应置于坝基表面，以兼测坝基的沉降量。有条件时，可参照上述要求布设内部竖向位移监测。
功能 | 详细指标 |
标准量程 | ±10° |
测量精度 | ≤0.1%F.S |
灵敏度 | ＜10弧秒（±0.005mm/m） |
温度范围 | -20~+80°C |
供电电压 | 12V |
输出电压 | ±3V@±10° |
直径×长度 | ＆32×187mm |
耐冲击 | 2000g |
固定式测斜仪 | 标准量程：±10° | DTU通信模块 | USR-G780-V2(含物联网卡） |
太阳能立杆支架 | 定制 | 太阳能控制器 | （12/24V20A）zd 主要技术参数：智能控制 12V输出 负载保护功能 |

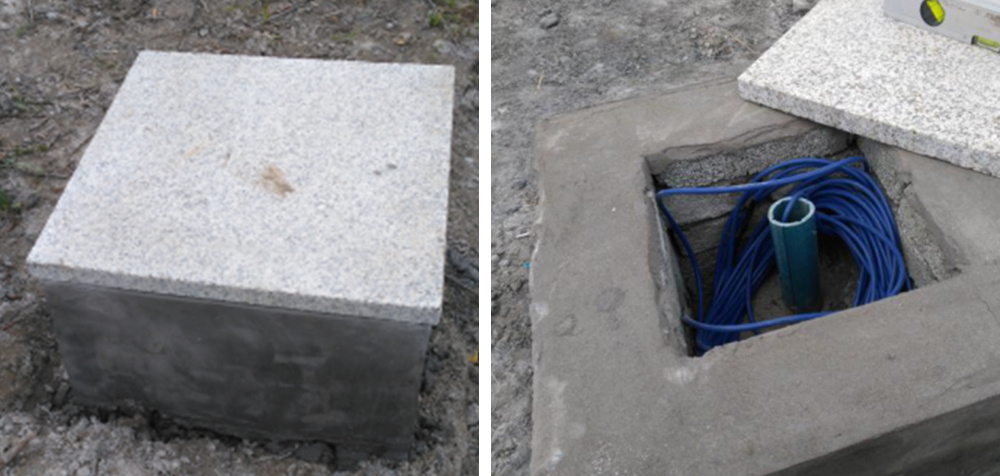

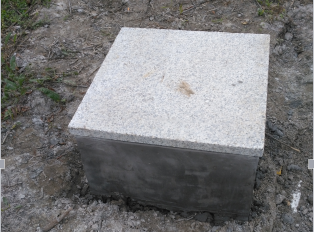

数据采集服务器 | 数据通讯模块 | 地埋箱 | 防水 |
数据解算系统 | TJ-Cloud北斗解算系统V1.0 | 工程采集箱 | 定制 |

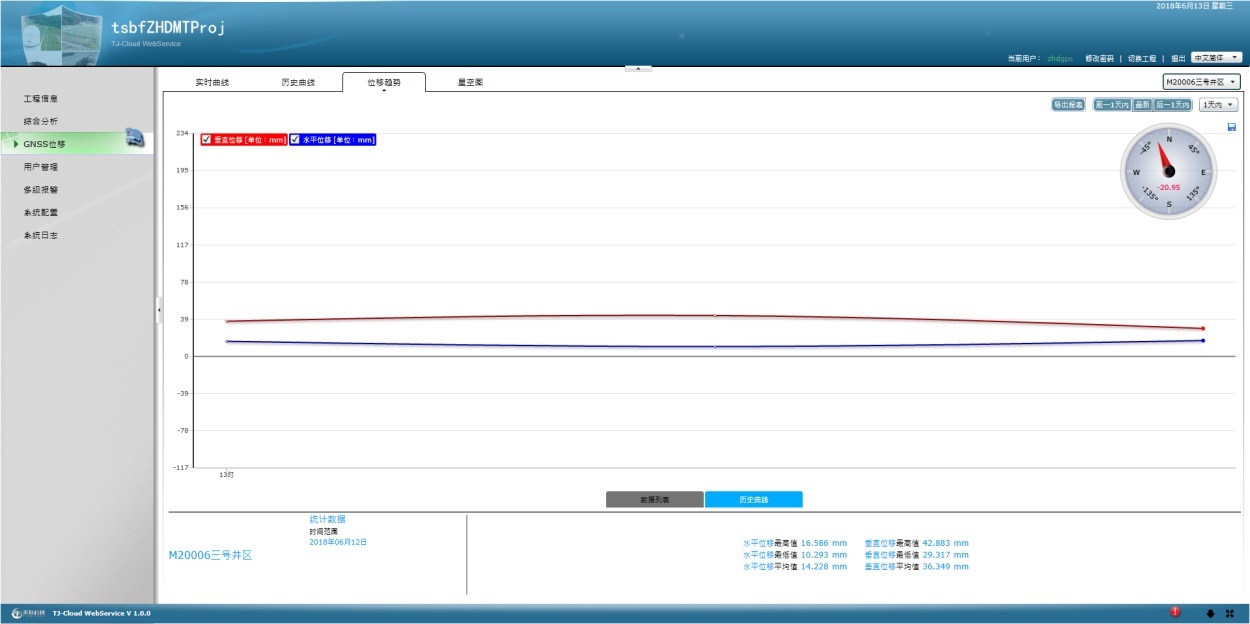

在线监测平台 | TJ-Cloud在线监测预警平台系统V1.0 |
