桩基成孔施工信息化系统
IPS-500C 冲击钻成孔信息化系统

IPS-500C 冲击钻成孔信息化系统

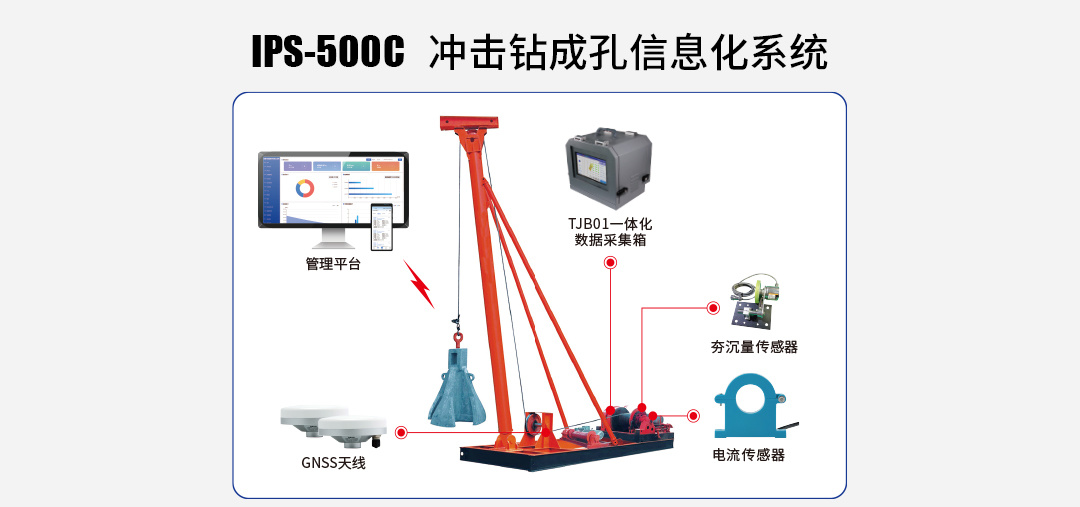

IPS-500C冲击钻成孔信息化系统是专为冲击钻成孔作业质量管理研发设计的系统，系统将北斗高精度定位定向终端，GNSS天线，电流传感器等设备安装在冲击钻机上。通过北斗卫星定位系统监测钻孔位置，利用电流传感器监测冲击孔深变化，判断钻机工作情况。再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至工程管理平台，实现冲击钻成孔施工的远程管理，整套系统由硬件设备和软件应用系统组成。

所属分类：

桩基成孔施工信息化系统

产品附件：

联系我们

产品描述
指标优势
配置清单

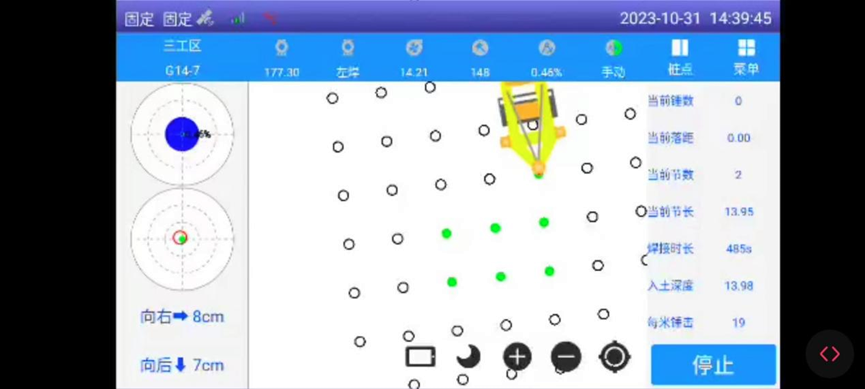

终端界面

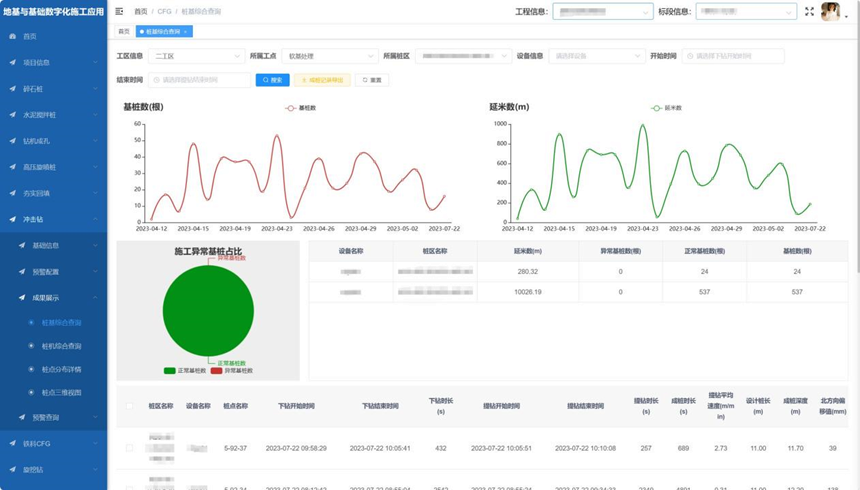

平台展示
成果报告
系统应用

- 商品名称: IPS-500C 冲击钻成孔信息化系统
- 商品编号: 1070748259585773569
IPS-500C冲击钻成孔信息化系统是专为冲击钻成孔作业质量管理研发设计的系统，系统将北斗高精度定位定向终端，GNSS天线，电流传感器等设备安装在冲击钻机上。通过北斗卫星定位系统监测钻孔位置，利用电流传感器监测冲击孔深变化，判断钻机工作情况。再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至工程管理平台，实现冲击钻成孔施工的远程管理，整套系统由硬件设备和软件应用系统组成。

IPS-500C冲击钻成孔信息化系统是专为冲击钻成孔作业质量管理研发设计的系统，系统将北斗高精度定位定向终端，GNSS天线，电流传感器等设备安装在冲击钻机上。通过北斗卫星定位系统监测钻孔位置，利用电流传感器监测冲击孔深变化，判断钻机工作情况。再通过控制终端对以上数据进行采集、处理和展示；通过控制终端内置的移动通讯网络将数据实时上传至工程管理平台，实现冲击钻成孔施工的远程管理，整套系统由硬件设备和软件应用系统组成。
系统主要实现以下核心功能：
1. 利用北斗定位系统，实现钻机位置监测，对成孔作业进行实时监测并修正；
2. 采用自动化监测手段，实现对施工过程中冲击深度、冲击次数实时监测，对不足进行现场提示；
3. 通过电流传感器，对冲击时的地层地质条件进行监测，辅助判断是否达到冲击深度。
4. 转发后端管理平台，建立监测数据库，提供形象进度展示与质量管理功能，实现对指定数据的查询、分析与统计。
5. 监测数据自动存储、自动续传，防断电丢失，操作简易，实现全天候作业；
6. 数据格式规范化，监测设备能够有足够高的耐久性、抗震性。

监测精度如下：
» 平面位置：±5cm
» 冲击深度：±10cm
» 冲击数：n
» 冲击距：cm

	硬件名称	型号	数量	主要功能
1	便携式基站	R30	1	发射高精度差分信号
2	北斗三天线一体化终端接收机	TJ3210	1	桩位，高程
3	电流传感器	MIK5JTE	1	入岩情况
