你以为BIM只是建模 其实你错了
大家都认为路桥BIM只是建模，其实BIM在路桥中的应用不止有建模， BIM技术作为一种全新的理念，涉及工程项目从规划、设计、施工到运营维护全生命周期的技术和管理创新，近几年在公路工程领域的应用取得了迅猛发展，为公路工程建设的信息化、可视化管理注入了新的发展动力，是实现交通信息化的有效手段。我们一起看看BIM都能做什么？
进行特殊复杂结构的方案演示
如果技术人员建立高精度模型有困难，或者也没有必要，通过尝试快速低成本投入建立相对低精度的模型，完成部分特殊结构的施工步骤演示，对于项目实施团队深刻理解施工顺序、施工方案和施工工艺，甚至分解编排施工计划非常有好处。我们常说的BIM“模型秀”就是指此类BIM的碎片化应用。
在深圳东宝河新安大桥建设中，采用此种思路较好地模拟了一种新型施工挂篮在波形钢腹板PC组合箱梁桥施工的应用工况，特别是针对波形钢腹板的吊装难题，通过BIM技术助力，最终设计出了合理适用的挂篮。
碰撞检查
对部分诸如场地狭窄的互通式立交匝道桥钢箱梁吊装、大型跨线龙门吊拆除等场合，考虑到场地局限性大，动线冲突概率大，为保障安全，通过在建立bim待安装构件和吊装设备等模型，进行诸如场地待安装构件堆放位置规划，起吊行走路径等工作，可以较为简单地实现施工前的方案预演，采用模型进行表达，为防范人脑不易察觉的动线冲突等安全隐患提供了很好的参考。
进行复杂结构的测量放样
对于路桥施工中经常遇到的部分结构怪异的曲边异型结构，采用在Revit中进行高精度建模，根据施工需要捕捉关键控制点的坐标，一方面可以校核手工计算坐标的准确性，也可以通过BIM建模师背靠背的建模捕捉坐标的方式相互之间校核，避免复杂的数理公式计算，降低测量出错的风险。
进行复杂结构的模板设计
对于部分特殊结构的模板设计一直以来是令工程技术人员头疼的事情，比如市政上常见的花瓶式桥墩，底模流线型现浇梁，斜拉桥的曲边不规则塔身，甚至是一般现浇梁的端部内模等，采取BIM技术，将相关结构直接建模，分段后提取分段内的异型曲面，据此编制技术交底供加工厂家下料，就能比较简单地实现完全符合设计的异型结构模板制造。
场地布置
在公路铁路市政工程中，经常牵扯到对施工场地的合理布置问题，尤其是对地铁等市政工程，地处闹市区，施工可能占用的土地非常有限，有的地方是寸土寸金，必须精打细算才能顺利展开施工，这一点在近年的很多业主招标时也被作为加分项。
对公路铁路项目，也存在合理布置项目驻地，合理利用场地规划预制梁场，拌合站等，类似场地布置的场合，均可以借助BIM技术，幸运的是目前广联达和鲁班两家主流BIM解决方案供应商均已经开发出了非常强大的场布软件，只需要2个小时的培训，一般建模师就可以快速利用此类场布软件布置除非常漂亮的驻地等，此类软件内置了诸如车库、活动板房、旗杆、场地围挡、钢筋加工棚等场布常见的丰富族库和模块，可以很方便的调用，采用搭积木的方式进行快速建模，并进行场地规划方案对比。
施工进度和计划演示
在路桥施工项目实施中，项目部经常要进行月度生产工作总结，按照下一个月的施工生产计划，为了提高会议头脑风暴的效率，及时发现相关问题，如果能够采用BIM模型的方式进行进度演示和计划安排演示，则一面了然，这在体量较大的地铁车站等相对更加重要，通过对结构进行分组或者分段，采用不同透明度和颜色进行已完工程、未完工程、计划完成工程等进行区分演示，就能够提高团队协同效率。
工程量精算
部分结构造型复杂，计算工程量仅靠脑力难以胜任，让工程师痛苦不堪，如果能够事先建立BIM模型，然后直接提取工程量，则这项工作变得容易。即便不是复杂的特殊结构，工程量精算也能够伴生于其他BIM应用点而存在。或者如果BIM建模技术娴熟，通过建模方式计算工程量也会越来越具有可行性，比如桥台、涵洞八字墙、圆锥形护坡，模板重量估算等。
我们认为BIM的主要应用还是建模。但是没有建模基础，一切的功能都无法实现。BIM可以使得整个工程项目在设计、施工和使用等各个阶段都能够有效实现节省能源、节约成本、降低污染和提高效率。

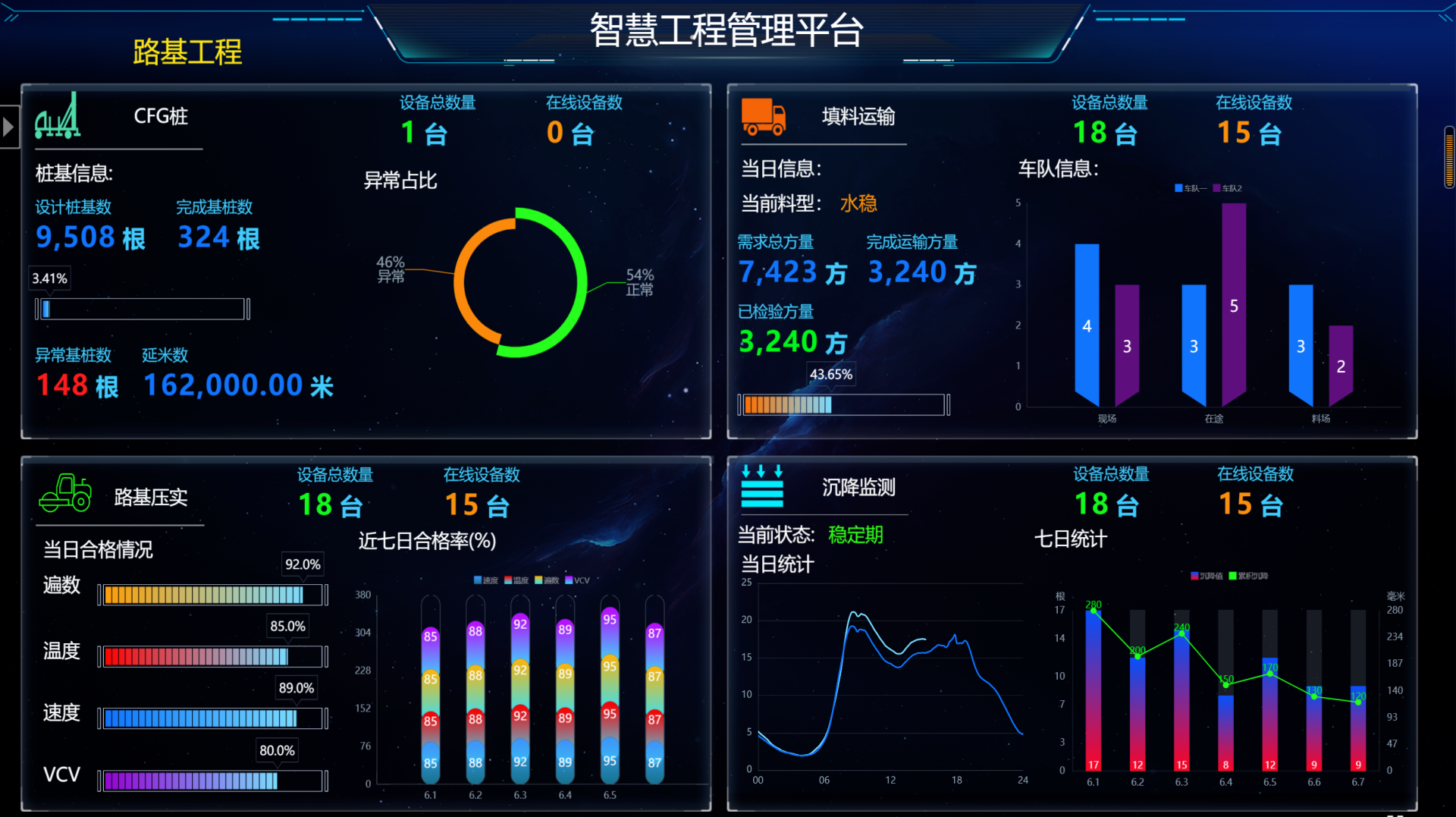

天玑科技主要面向北斗在工程智慧建造施工质量信息化领域开展工作，北斗工程智慧建造施工质量信息化系统是信息化理念在公路工程建设领域的行业具现，是一种崭新的工程全生命周期管理理念。该系统涉及了公路施工流程中的各个方面，含智慧工地系统，质量进度管理系统，环保监管系统和安全预警预控系统四部分，涵盖路基工程，桥梁工程，路面工程三个重要工程部位，为公路建设安全监测提供了一套全覆盖、便捷性、信息化的大数据实时监控平台。
通过高精度北斗、传感器等工业物联网手段获取工程施工过程中的关键信息，结合施工规范和技术标准，进行隐蔽工程或关键工序质量管控。利用已有的GIS和BIM模型，在虚拟现实环境下与安装在施工机械或建筑物上的物联网终端采集到的工程信息大数据进行云计算、挖掘、分析，从而提高对工程信息以及施工情况的全方位的监控，发现生产、施工过程中的质量隐患，实时预警、及时整改，改善工程质量，减少返工，保障工期进度，提高工作效率。
