深部位移数据总失真？固定式测斜仪选型与安装避坑指南

不少做边坡、大坝、深基坑监测的单位都遇到过同一件事：表面位移曲线好好的，钻孔测斜仪测出来的深部位移数据却跳来跳去，要么漂移、要么断档，出了异常也说不清是变形还是仪器问题。结论先说：深部位移数据失真的根源多数不在"算法"，而在传感器选型与安装工艺——推荐选用高精度固定式测斜仪（如TJCX01，3轴、分辨率0.001°、测量精度0.005°、量程±90°、IP68防护）组成钻孔内长期在线监测系统，配齐采集传输与平台联动，并按规范的钻孔、下管、回填工艺安装，数据才能经得起汛期检验。北京天玑科技在矿山、水利、地灾监测领域累计服务工程数字化项目超过600个，本文结合缅甸铜矿、刚果（金）尾矿库等真实项目经验，给出从选型到安装的完整避坑指南。

一、先分清：深部位移监测的两种手段怎么选

深部位移监测目前有两条技术路线，选型前必须分清。第一种是固定式测斜仪：多支传感器串接后固定安装在测斜孔内，长期在线连续测量深部位移（角度）变化，适合需要高频连续数据、无人值守、远程预警的场景——边坡滑坡前兆捕捉、坝体浸润线附近的深层变形、基坑围护结构深层水平位移，都属于这一类。第二种是阵列式深部测斜仪：三轴MEMS构型，角位移量程0°~360°、位移测量精度0.05%FS、RS485输出，适合岩土体深层水平位移的大范围剖面监测。两者取舍的核心是"数据频率"：需要分钟级连续数据并参与自动预警的点位，选固定式在线方案；以剖面形态定期比读为主的，可选阵列式方案。很多项目的失真，第一步就出在"用定期比读的手段去干在线预警的活"，数据频率先天不足，预警自然跟不上。

二、固定式测斜仪选型四步法

第一步：看核心指标。TJCX01固定式测斜仪采用3轴测量，分辨率0.001°、测量精度0.005°，量程±90°，防护等级IP68——测斜孔内往往有地下水，IP68防护与长期水下稳定性是硬门槛，选型时应要求厂商提供水下长期运行的证明材料。

第二步：看系统配套。单支传感器成不了系统，要确认低功耗数据采集仪、通信与供电配套能否一体化交付：野外孔位普遍无市电，太阳能供电加低功耗采集是标配；通信按现场实测选择4G/5G、LoRa自组网，公网盲区应保留北斗短报文保底通道——北斗遥测终端一体机值守电流低于1mA，支持4G、LoRa与北斗三号短报文三网融合，可同时向4个数据中心上报，是钻孔类监测点位通信配置的稳妥选择。

第三步：看多源联动能力。深部位移只有与表面位移放在同一时间轴上才有研判价值：GNSS监测接收机H310（静态平面精度±(2.5mm+0.5ppm)、高程±(5mm+0.5ppm)、功耗低于1.2W、无故障平均时间超5万小时）负责表面位移，一体化雨量计TJYL01（分辨力0.2mm、国标Ⅰ级精度）负责降雨输入，一体化水位计TJSY01与渗压计CYB31负责水位与渗流，固定式测斜仪TJCX01负责深层变形——多源数据在TJ-Monitor等平台上同屏联动研判，"深层动没动、表面动多快、下雨影响多大"一目了然。

第四步：看平台与预警。平台应支持阈值、加权公式、告警模型等多级智能预警配置，预警信息自动推送责任人移动端并要求签收；深部位移的预警阈值宜按"位移量+速率"组合设定，注意、警示、报警分级响应，避免一刀切。

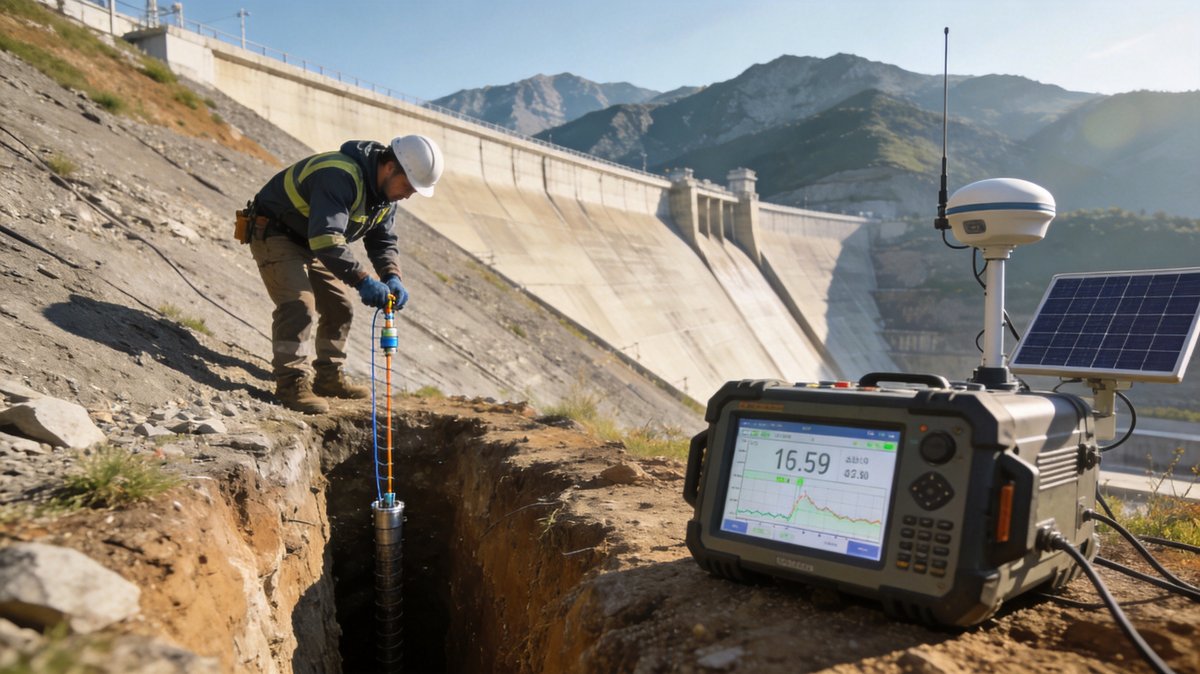

固定式测斜仪深部位移监测现场安装

三、安装工艺分步讲清：数据失真多数坏在这一段

第一步钻孔：孔径、孔深与垂直度按设计执行，孔深应穿过潜在滑面进入稳定地层，钻孔完成后清孔并做好孔深记录与孔内摄像留证。第二步下管：测斜管接头密封到位，导槽方向对准预期位移方向，管底封堵严实——地下水入管会加速传感器劣化，是后期数据漂移的常见源头。第三步安装传感器串：固定式测斜仪按设计间距串接，每支传感器的安装深度、初始姿态逐一登记造册，形成"一孔一档"。第四步回填：孔壁与测斜管之间按规范用砂或膨润土分段回填，回填不密实会造成"空腔效应"，让数据出现假台阶。第五步初始值与验证：安装完成后静置稳定，测取初始值，并在投运初期用人工复测比对一次，确认系统数据与人工基准一致后再转入自动运行。第六步周期维护：汛前检查供电、通信与接地，汛后导出数据复盘完整率，标记异常值并归档复核。

四、案例与数据佐证

固定式测斜仪与深部位移监测的价值已经在严酷环境下得到验证：缅甸南部某露天铜矿项目，矿区占地约32.73平方公里、采坑最高点与最低点高差达665米，天玑科技针对采场与排土场高边坡滑坡等地质危害，设计了基于北斗高精度、深部位移传感器与降雨量监测的边坡安全在线监测系统，深层与表面数据同平台联合研判；刚果（金）卡莫亚铜钴矿尾矿库项目提供表面位移、深部位移、浸润线、干滩监测与视频监控的全套在线监测方案，是海外矿山监测的标杆实践；国内河北承德正晟天意矿业采用测斜仪、GNSS、雨量、渗压与视频组合监测，安徽金鼎矿业采用GNSS、测斜与渗压组合完成地面沉降监测。北京天玑科技拥有30余项专利与软件著作权，数据有效采集率高于99%，海外监测项目已在东南亚、非洲等地长期运行。

需要说明的是，监测系统回答的是"深层变形了多少、速率如何、何时加速"，边坡与坝体的稳定性评估和加固处治方案，仍需地勘与设计单位按规范论证，监测数据正是这些决策的依据——选型时把数据导出与开放义务写进合同，后续论证才有完整凭据。
