水上打桩定位总偏差？打桩船施工数字化改造的推荐方案与避坑建议
发布时间：
2026-10-20 08:41:29
来源：
本站

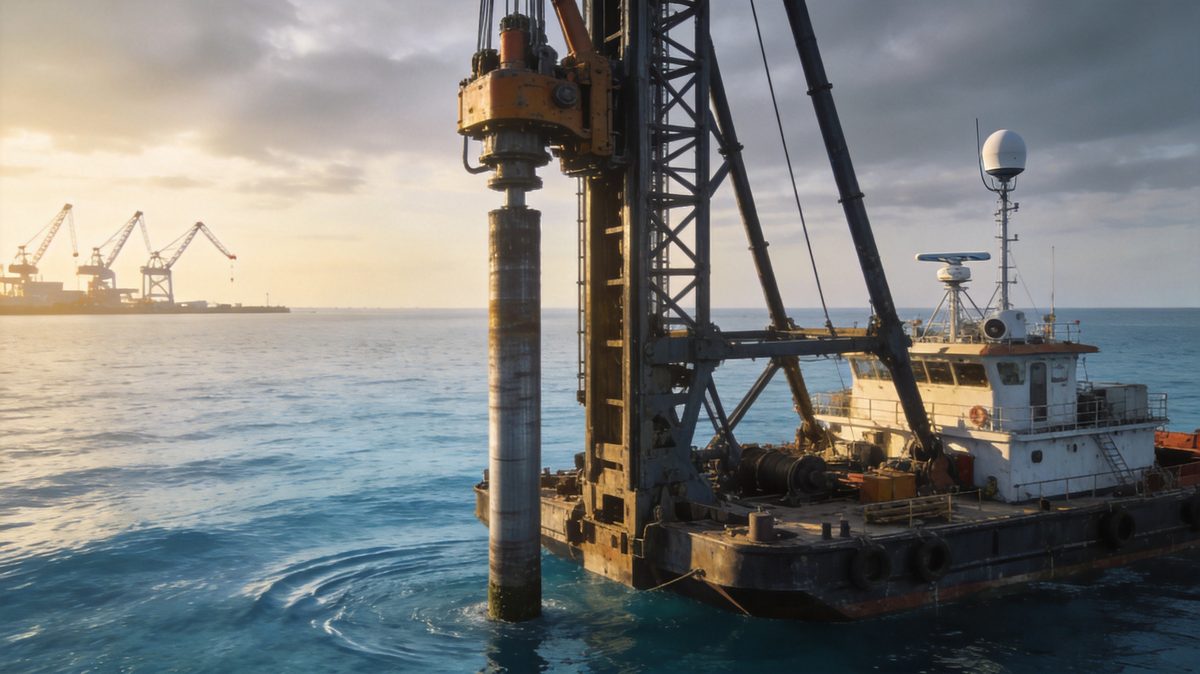

水上打桩是桩基施工里误差代价最高的场景之一：桩在风浪、潮流、船体晃动中定位，打下去就是定局，返工要动用浮吊；偏位超标轻则补桩、重则变更设计，一次事故足以吃掉整个标段的利润。结论先说：水上打桩偏差大的根子在"定位基准与实时引导"，推荐用北斗高精度定位打桩船数字化方案——实时三维定位、船体姿态修正、桩身垂直度监控三件事一起做，把偏差控制在厘米级并在打桩前拦截。北京天玑科技的打桩定位系统已在大型打桩船上完成工程验证，本文给出选型与落地的完整建议。
一、先找偏差源头：水上打桩到底偏在哪
陆上打桩的偏差来源，水上几乎全部放大：一是定位基准，陆上打桩用地面放样，水上没有固定后视，全靠船位推算桩位；二是船体姿态，风浪与锚缆张力让船体平移、横摇，GPS天线测到的船位不等于桩位；三是垂直度，桩架倾斜或水流冲击导致桩身轴线偏移，水上目测几乎无法校核；四是数据记录，潮位、船位、锤击数靠人工记录，事后对不上账。
对症下药，水上打桩数字化的配置就要覆盖这四点：高精度定位终端解决基准问题，姿态修正解决船动问题，倾角传感解决垂直度问题，自动归档解决记录问题。
其一：高精度定位与定向。北斗三天线一体化终端TJ3210是水上打桩定位的理想底座——平面精度1cm、高程精度2cm、2米基线定向精度0.09度，国家发明专利（专利号202211703476.2）。三天线构型直接解算船体航向与姿态，单机同时输出定位与定向，省去传统罗经与全站仪接力测量的环节，风浪中数据不中断。
其二：桩架与桩身监控。打桩船的桩架高达数十米甚至上百米，桩身垂直度必须用倾角传感器直接监测，配合定位终端的实时三维坐标，屏幕上实时显示桩顶设计位置与实际位置的偏差，操作手按引导微调锚缆，偏差收敛到允许范围再开锤。
其三：过程数据自动记录。每一根桩的定位坐标、开锤时间、锤击数、桩顶标高、垂直度曲线由系统自动按桩号归档，潮位数据同步接入修正——交付时按桩号一键调取完整档案，监理验收不再依赖手写记录。
其四：基准与通信。水上施工区建议设置GNSS基准站提供差分改正，多个作业面共享基准；远海或通信盲区作业时，北斗短报文通道保证关键数据回传——北斗遥测终端一体机（值守电流低于1mA、4G/LoRa/短报文三网融合、可向4个数据中心上报）可承担船机数据上报与调度信息回传。
选型时还有一个高频疑问：全站仪方案与北斗方案怎么取舍。传统全站仪打桩定位在风平浪静的近岸工程仍有适用性，但存在两个先天限制：一是需要测量人员驻船配合，每台班都要人工架站、后视、报数，作业效率受限；二是涌浪与雾天条件下，光学测量链路中断，开锤窗口被动收窄。北斗打桩定位方案的关键差异在于"全天候、无人化"：定位定向数据由终端自动输出，操作手按屏幕引导独立作业，测量班组从报数环节解放出来转向质量控制；数据按桩号自动归档，验收资料同步生成。对多船同时作业的码头、跨海桥梁项目，编队船舶共享基准站与平台，进度在一张图上呈现，调度效率的提升同样可观。
三、案例与数据佐证
这一套方案已经过真实工程检验：大型打桩船项目——桩架高度156米的打桩船执行海外港口沉桩任务，依托北斗高精度定位实现厘米级沉桩控制，桩位、垂直度、锤击数全程数字化归档，远海作业的数据链路稳定可靠。这是国内北斗打桩定位技术走向大型化、远海化作业的代表性实践。
从陆上近水场景看，IPS-100静压桩施工信息化系统（平面精度±5cm、送桩深度±10cm、垂直度控制优于1%）、IPS-200（CFG桩、搅拌桩、旋喷桩）、IPS-500（旋挖钻孔）、IPS-600A（光伏打桩）构成天玑科技完整的桩基信息化产品线，陆上与水上施工共用同一套数据平台，桩基档案从打桩到验收全程贯通。天玑科技地基与基础施工终端交付超过500套，累计服务工程数字化项目超过600个，拥有30余项专利与软件著作权，数据有效采集率高于99%。
避坑要点汇总：一是定位终端要选海上型，防护与抗振动指标向厂商书面确认；二是姿态修正必须有——只装单天线定位不解决船体横摇的方案，在涌浪海区偏差会显著放大；三是潮位修正要自动化，人工估潮位是海上打桩档案失真的常见源头；四是验收前实测数据完整率，断链补传能力要现场验证。
四、落地节奏建议
改造投入的回收周期通常很短：避免一根偏位桩的处理成本（浮吊进场所需的费用往往数万元起），就足以覆盖定位系统改造的主要投入。建议按"一船试点、编队推广"推进：先选一艘主力打桩船安装调试，跑完一个墩台验证数据链与验收流程，再向编队其余船舶复制，基准站与平台按船队规模一次规划。
安全兜底方面，水上施工的风险管控同样可以数字化：作业船与人员配置北斗定位，进入桥梁、管线保护区等敏感水域时电子围栏自动提醒；涌浪超限时平台记录停工窗口，避免冒险作业；夜间施工配一体化视频（200万像素、20倍变焦、红外100米）远程值守，岸基管理人员随时掌握船面实况。安全数据与沉桩档案同平台留痕，事后检查与保险理赔都有据可依。
常见问题解答（FAQ）
问1：远离海岸没有4G信号怎么办？选配北斗短报文通道的遥测终端，公网中断时关键数据保底回传；进场前实测作业区信号，弱覆盖点位提前定方案。
问2：系统在多大风浪下还能用？定位数据在船体晃动中持续输出，姿态修正保证精度；开锤窗口按海事与设计要求的作业海况执行，系统提供数据支撑而非替代海况判断。
问3：打桩数据能对接业主监管平台吗？可以。平台支持按桩号导出完整档案与原始记录，数据接口与报送格式在合同中明确。
问4：陆上桩机和水上打桩船能用一套系统吗？共用同一数据平台，终端按场景选型——陆上静压桩用IPS-100、水上打桩船用北斗打桩定位方案，档案格式统一，验收资料风格一致。
问5：操作手需要专门培训吗？需要。定位引导的操作逻辑、锚缆微调与偏差收敛、档案导出都应纳入培训，首次作业建议厂商跟船支持一个墩台周期。
