施工测量放样装备怎么配？GNSS终端与基准站的产品组合与选型建议
发布时间：
2026-10-16 09:01:05
来源：
本站
测量装备的采购清单，往往是项目上"最专业也最容易买错"的一张：型号一大串，参数看不懂，买回来才发现放样的用不了、引导的没包含、变形监测的精度不够。结论先说：测量放样装备应按"用途矩阵"配置——放样定向、机械引导、变形监测三类用途对设备的定向精度、采样频率、长期稳定性要求各不相同，一套终端通吃的想法在工程上通常行不通。天玑科技结合测量装备的产品体系与工程实践，给出以下组合建议。
一、先分清三类用途，再对号入座选终端

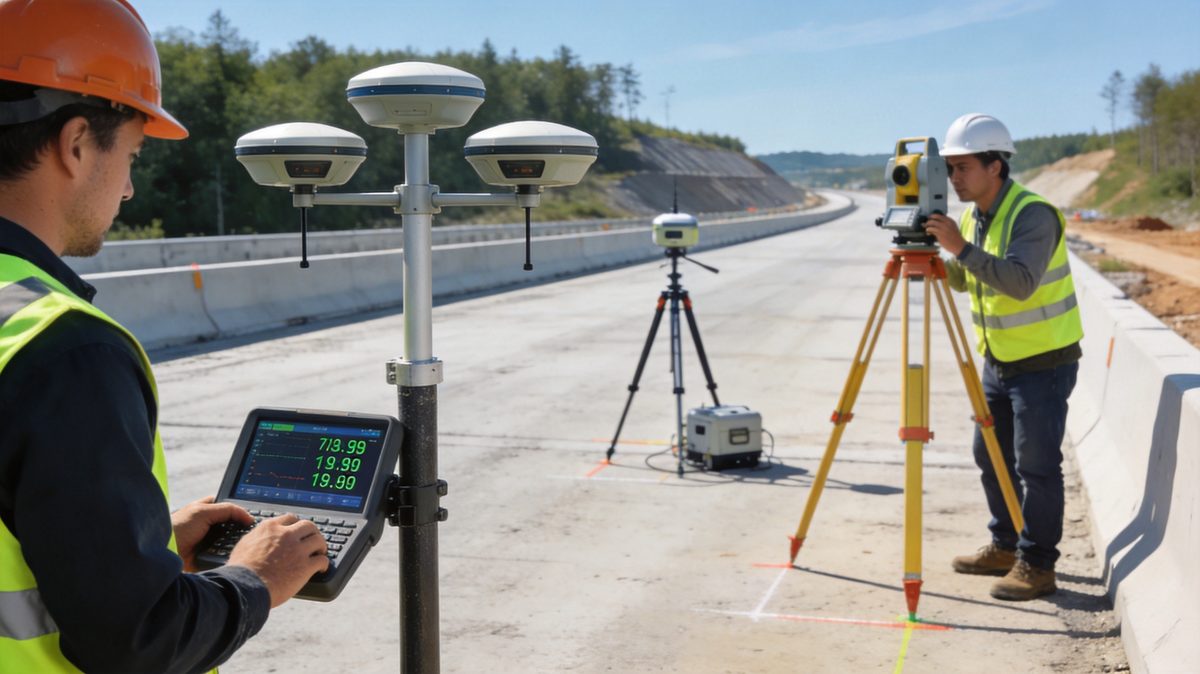

第一类：施工放样与定向。道路放样、构造物放线、边坡刷坡控制，核心要求是平面精度与定向效率。北斗三天线一体化终端TJ3210是这类场景的主力：平面精度1cm、高程精度2cm、2米基线定向精度0.09度，单机即完成"定位+定向"，省去传统对中整平与后视定向的工序，已获国家发明专利（专利号202211703476.2）。第二类：机械引导与控制。推土机、平地机、挖掘机的无桩化引导（BGS-200、AGS-300PRO、EGS-100），对终端的要求是高采样频率与抗振动，作业中实时输出铲刀位置偏差。第三类：变形监测。边坡、大坝、基坑的长期监测，核心是静态精度与长期稳定性，H310监测接收机静态平面±(2.5mm+0.5ppm)、高程±(5mm+0.5ppm)，功耗低于1.2W、IP68防护、宽温工作、MTBF超5万小时，按无人值守连续运行设计。三类用途对应三种设计取向，采购时按项目实际用途清单对号选型。
二、基准站是公共底座，规划上要"一次到位"
无论放样还是监测，厘米级与毫米级精度都依赖基准站提供的差分改正。基准站规划建议按"全场统一、按需加密"：单个项目或标段至少一个基准站，覆盖半径按设备要求与地形遮挡核算；线性工程（公路、铁路、灌区）按距离加密；监测网与施工放样网可共用基准、分别解算，节省建设成本。基准站选址避开强电磁干扰与振动源，配备太阳能供电、防雷与通信冗余。避坑要点：基准站数据应支持多用户共享并保留原始观测，后期无论是新增引导设备还是扩展监测点，都不必重建基准。
三、按"多用途复用"降本，但要有明确的边界
同一台终端能否既放样又引导、既测量又监测？部分场景可以：TJ3210三天线终端可服务于放样与定向类作业，引导系统（EGS-100等）与放样终端可共享基准站数据。但边界要清楚：变形监测对静态精度、功耗与长期稳定性的要求与放样作业不同，监测点设备应选监测专用接收机；机械引导终端随机械振动工作，也不宜兼职精密放样。组合建议：按"基准站共享、终端按用途分设"的原则配置，把成本降在基准与平台层，而不是让一台设备超范围使用。
四、培训与标定，决定装备能否发挥设计精度
高精度终端的精度是在"正确使用"前提下成立的：天线高量取、对中整平、参数配置、坐标系统一，任何一环操作不规范，精度都会打折。采购时应把厂商培训、首次标定与季节性复标列入合同；项目上建议指定专人管理测量装备，建立设备台账与检定周期。避坑要点：测量装备的精度争议往往出在"使用口径不一致"——不同班组操作习惯不同，数据就出现系统性偏差，统一操作规程比多买一台设备更能解决精度问题。
标定管理还有季节维度：温度变化会引起天线与设备常数漂移，跨季度作业的项目宜在换季时复标，并在平台上记录标定参数的版本变化；数据后处理时，不同标定版本的数据应分段处理，避免把系统误差当成变形或沉降。
案例与数据佐证
从产品体系看，天玑科技的测量装备覆盖放样、引导、监测三类用途：TJ3210三天线一体化终端（1cm平面/2cm高程/0.09度定向，发明专利202211703476.2）、H310监测接收机（±(2.5mm+0.5ppm)、功耗<1.2W、IP68）、各型引导终端与基准站设备；从工程验证看，产品已服务工程数字化项目超过600个，覆盖公路、铁路、水利、机场、能源、房建六大行业，京雄高速、武汉东四环等项目的测量与引导应用、大兴机场的监测网运行，验证了装备体系在不同场景下的精度与可靠性，拥有30余项专利与软件著作权。
从组合成本看，测量装备的降本空间主要在基准共享与终端复用：一个基准站服务放样、引导、监测三类终端，省下的是重复建站的硬件与维护成本；TJ3210三天线终端单机完成定位加定向，省下的是传统方案的照准设备与人工。选型时按"用途清单×设备型号"列配置矩阵，再核对基准与平台共享条件，成本与功能的平衡一目了然。需要说明的是，控制网联测与坐标系统设计仍应由测量专业人员按规范完成，装备的精度指标是"能力上限"，实现程度取决于使用与标定管理。
从落地节奏看，测量装备的部署建议与施工组织同步：进场即建基准，主体作业前完成终端到货、标定与培训；无桩化引导装备的上场节点（土方、压实、摊铺）应与测量班组的工作交底同步安排，避免"设备到了没人会用、要用时设备没到"的错位。
常见问题解答（FAQ）
**问1：TJ3210三天线一体化终端与传统"接收机+照准棱镜"方案比，优势在哪？**核心在定向方式：传统方案定向依赖后视点，TJ3210通过三天线基线解算直接输出定向结果（2米基线0.09度），省去后视环节，单机作业效率更高，特别适合放样、扫坪等频繁转点的场景。
**问2：一个项目要配几台放样终端？**按作业组数量配置，考虑两班作业与备用；多工作面平行施工的项目，放样终端需求量通常被低估，建议按高峰期同时作业面数加备用系数核定。
**问3：引导终端与放样终端能共用基准站吗？**可以，基准站数据共享是降本的关键；但终端按用途分设——引导终端跟机械、放样终端跟测量班组、监测终端固定安装，混用会牺牲各自的性能设计。
**问4：买装备时怎么验证精度指标？**要求厂商在项目现场做实测演示：放样终端做已知点检核与重复测量比对，监测终端做静态基线解算复核；把现场验证作为验收前置条件，比事后争议有效得多。
**问5：坐标系转换和参数设置谁来管？**应由测量专业人员统一管理：控制点成果、转换参数、椭球与投影设置由测量队统一录入与分发，作业终端只接收授权配置，不自行修改；参数变更应在平台上留版本记录，避免不同终端参数不一致导致的系统性偏差。
