建筑物裂缝扩展看不清数据？裂缝在线监测系统选型建议与避坑要点
发布时间：
2026-10-12 09:24:09
来源：
本站
桥梁墩台、挡墙、老旧建筑、隧道衬砌上出现裂缝后，业主最常问的两句话是："裂缝还在不在发展？"和"要不要处理？"。靠人工定期贴石膏饼、游标卡尺量缝宽，频率低、数据散，既看不出发展速率，也难以界定"什么时候开始变宽的"。结论先说：裂缝监测要回答这两问，需要的是"毫米级以下的量测精度+连续自动记录+超限报警"的在线监测方案，把裂缝宽度变化变成一条连续曲线，发展趋势一眼可见。天玑科技结合结构健康监测工程实践，给出以下选型建议与避坑要点。
要点一：按裂缝类型选传感器，别一种仪器测所有缝

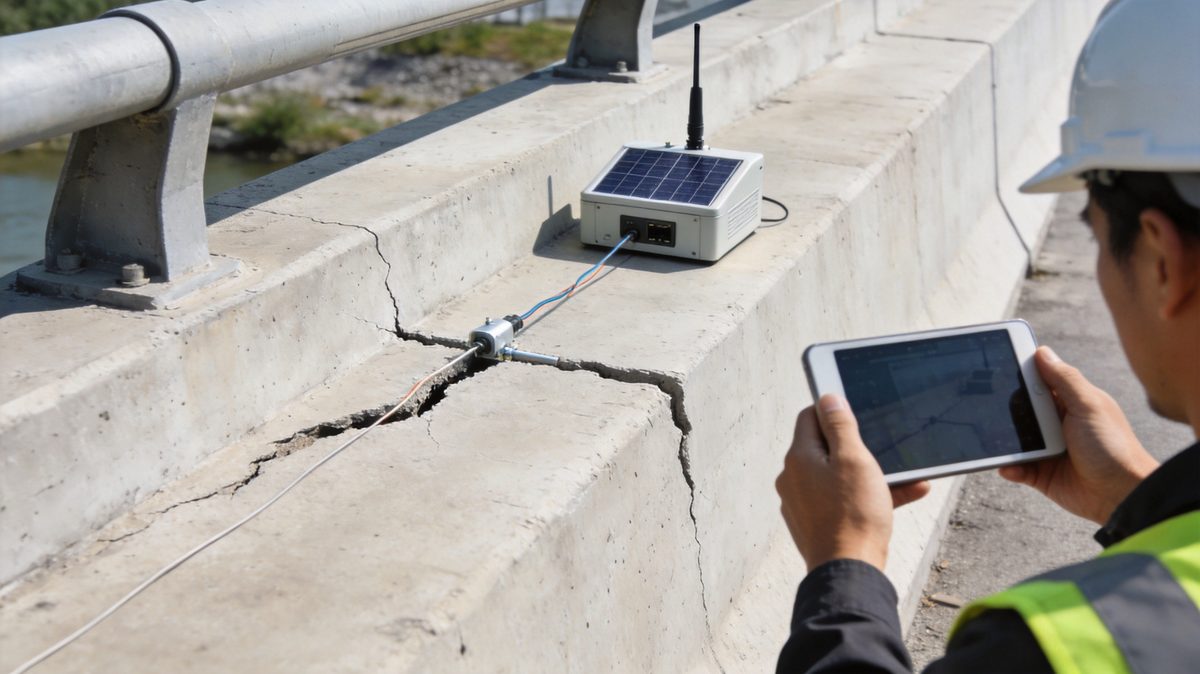

裂缝监测对象大体分两类，选型思路不同。一类是结构构件上的既有裂缝（梁、墩、挡墙、衬砌），关心的是缝宽变化量，适合用裂缝计——拉线式位移传感器跨缝安装，直接量测裂缝张合量；另一类是坡体、灾害体的地表开裂变形，缝的形态不规则、区域大，适合用地表裂缝智能测报仪，基于高精度MEMS传感器采集位移、倾斜多源数据，配合智能算法与预设阈值报警。一体化裂缝计TJL01采用拉线式位移传感器与采集网关、通讯、太阳能供电一体设计，适合无人值守的长期监测；TJLF02等测报仪则适合灾害体地表的多点布设。选型第一步是把"测构件缝"还是"测地裂缝"分清楚，传感器类型与安装方式随之确定。
安装方式上还有"接触式"与"非接触式"之分：跨缝拉线式安装数据直接、成本低，但需要结构表面具备锚固条件；对不允许在结构上打孔的文保建筑、运营中的桥梁，可考虑非接触的光学或遥感手段，具体以现场条件与保护要求定。
要点二：精度与量程要匹配，量程过大精度就"虚"了
裂缝监测常见误区是"量程越大越保险"。实际上传感器量程越大、分辨力通常越低，而裂缝发展往往一年只有零点几毫米，量程选大了等于用米尺量头发丝。选型时应按预期变化量级选择量程与分辨力匹配的传感器，兼顾极端情况预留余量。同时关注温度补偿：结构缝宽随气温有周期性涨缩，昼夜、季节变化幅度可能远超病害发展速率，没有温度同步观测，很容易把"热胀冷缩"误判为"裂缝扩展"。平台应支持温度数据与缝宽曲线同屏比对，把周期性成分剥离出来看趋势。
要点三：采集频率与报警阈值，决定系统能不能"叫醒人"
裂缝监测的时效要求，取决于结构风险等级：营运期桥梁、危岩体下方的建筑，需要较高的采集频率与即时报警；一般建筑物的长期观察，可降低频率、按趋势研判。选型时应确认：采集频率能否按需设置；是否支持阈值、速率等多维报警条件；告警能否自动推送至责任人移动端并要求签收。TJLF02类智能测报仪支持智能算法加预设阈值触发报警，告警信息远传云平台和异地报警终端；对关键点位，还可配置振动加速度计等多级阈值监测，及时发布预警信息。采购前建议现场演示"超限—推送—签收"链路，别让报警只停留在机房屏幕上。
要点四：供电通信与安装质量，决定长期数据靠不靠谱
裂缝监测多为长期任务，动辄数年。供电与通信是无人值守的前提：一体化裂缝计自带太阳能供电与通讯网关，适合无市电点位；有市电条件的结构监测可简化供电配置。安装质量同样关键：裂缝计跨缝安装需保证两端锚固可靠、量测轴线与裂缝走向一致，锚固松动会造成数据漂移甚至"假发展"。选型时应把安装工艺、定期巡检与数据复核要求写进服务条款，长期数据才经得起检验。
数据管理上，建议为每条裂缝建立"一缝一档"：裂缝照片、走向描述、测点编号、传感器参数、安装日期与标定记录统一归档，后续无论是不同监测单位接手，还是结构鉴定调用，都能快速还原背景。档案电子化是基本要求，纸质资料容易散失。
案例与数据佐证
从产品体系看，结构监测的感知层已形成序列：一体化裂缝计TJL01面向无人值守智能裂缝位移监测；地表裂缝智能测报仪TJLF02、结构倾斜智能测报仪TJQC01面向灾害体与结构物的多源数据监测，均基于高精度MEMS传感器与智能报警算法；配套低功耗数据采集仪可接入多种传感器组网。从行业积累看，天玑科技在安全监测领域深耕多年，累计服务工程数字化项目超过600个，监测系统覆盖桥梁、隧道、边坡、尾矿库、建筑结构等场景，数据有效采集率高于99%。
从场景适配看，不同对象的监测侧重不同：桥梁墩台裂缝多结合挠度、索力等结构指标综合研判；边坡与灾害体的地表裂缝则与浅表位移、降雨数据联动分析；建筑物的裂缝监测还常与沉降观测配合，区分差异沉降引起的裂缝与其他成因。多源数据同平台关联，是研判效率的关键。需要提醒的是，监测系统回答的是"裂缝变化了多少、速率如何"，裂缝的成因分析与处治方案，仍需结构检测与设计单位按规范评估确定，监测数据正是他们判断的依据。
常见问题解答（FAQ）
**问1：一条裂缝需要布几个测点？**通常在裂缝最宽处、端部与中部布设，关键构件可跨缝多点布设；测点数量应结合结构重要性、评估要求与预算确定，由检测单位出具布点方案。
**问2：数据多久能看出"裂缝在发展"？**取决于变化速率与采集频率。连续自动监测下，明显的速率变化通常数天即可在趋势曲线上显现；缓慢发展则需按月度、季度对比，并剥离温度周期成分。
**问3：无电无网的偏远点位怎么办？**可选太阳能供电加无线远传的一体化方案，部分设备支持低功耗值守与阈值触发上报，满足无人值守环境的长期监测。
**问4：监测数据能作为鉴定依据吗？**可以作为技术鉴定的重要过程资料，前提是数据连续、原始、可追溯。选型时应确认原始数据自动存储、可导出，并保留安装与标定记录。
**问5：裂缝监测要持续多久？**取决于评估结论：趋势稳定且速率收敛的，可降频转入例行观察；仍在发展或接近限值的，应持续监测至处治完成后稳定。建议在方案里约定监测周期与降频、终止的条件，避免"装了就撤不掉"。
