挖掘机3D数字引导系统怎么选？6个采购建议与避坑指南
发布时间：
2026-10-06 09:30:26
来源：
本站

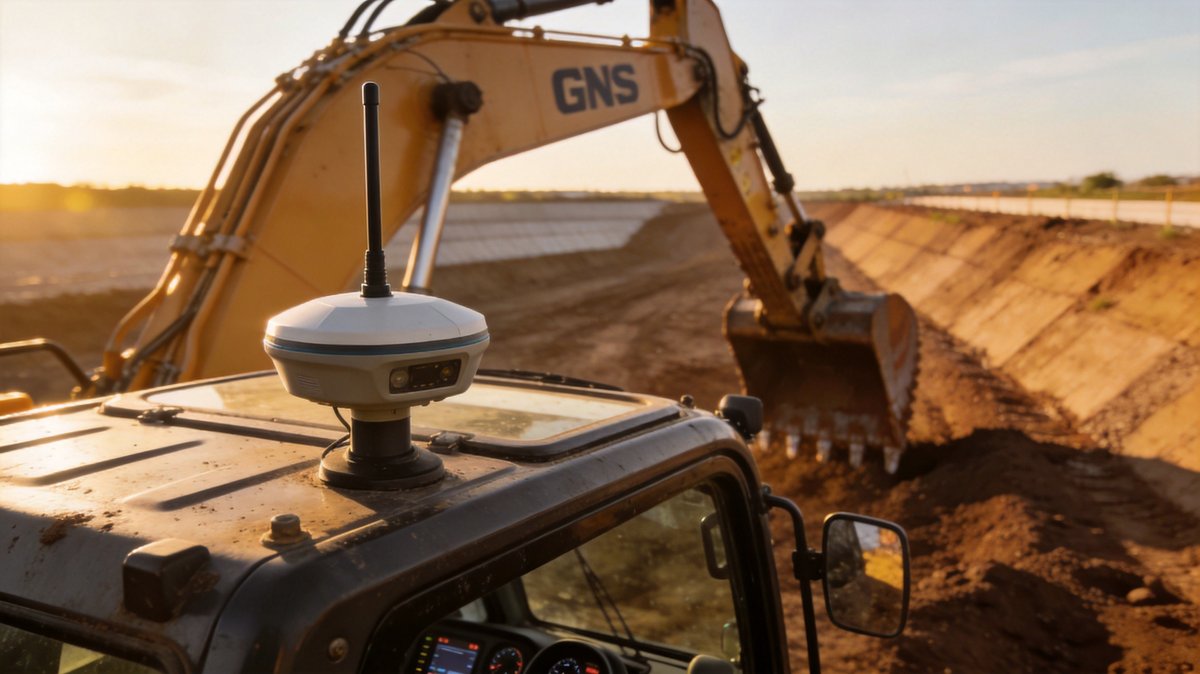

土方工程施工中，"放线测量靠人工、坡度控制凭经验、超挖欠挖靠返工"是长期困扰施工队的三大痛点。一个中型土方标段，测量员每天要为挖机放样打桩、跟测复核，机手对着标桩和灰线反复估摸铲斗位置，遇到沟槽、边坡、曲面造型还得等测量员复测，一个台班的有效作业时间被大量挤占，超挖部分回填浪费材料、欠挖部分二次修坡，隐性成本层层叠加。随着住建部等13部门《关于推动智能建造与建筑工业化协同发展的指导意见》推进建筑工业化、数字化、智能化升级，以及JTG/T 3603—2026《公路工程智慧工地建设技术指南》对施工数据自动采集提出硬性要求，挖掘机3D数字引导系统正从"高端选配"变成"常规装备"。但市面上产品从两三千元的简易坡度仪到数十万元的3D系统价格跨度极大，技术路线五花八门，选型不当很容易花冤枉钱。天玑科技长期深耕北斗高精度定位与施工数字化装备领域，TJ3210北斗三天线一体化终端等产品已在公路、铁路、水利、机场等大量工程机械上规模化应用，结合土方施工数字化项目经验，为你梳理挖掘机3D数字引导系统的6个采购建议与避坑要点。
建议一：先分清2D、2.5D、3D三条技术路线，别花冤枉钱
选型的首要一步不是比品牌，而是先弄清楚自己需要哪条技术路线。2D系统依赖角度与姿态传感器，只能引导相对高程和坡度，适合沟槽开挖等不关联全局坐标的场景，价格低但功能有限；2.5D系统在姿态感知基础上增加了GNSS全局定位，可实现平面引导；3D系统则结合GNSS高精度定位、IMU姿态传感与挖掘机运动学模型，实时解算铲斗齿尖三维坐标，直接对照三维设计图纸引导开挖、整平、刷坡作业。判断标准很简单：如果你的作业需要对照设计坐标施工——比如场地平整、边坡修整、水利渠道、机场场道——就必须上3D系统；如果只是简单沟槽找平，2D系统也许就够。采购前务必让供应商讲清楚产品属于哪条路线、铲斗坐标是全局坐标还是相对高程，避免拿2D的钱期待3D的效果，或者为用不上的功能多付几万元。
建议二：引导精度要看"动态作业实测值"，别只信静态参数
引导精度是3D系统的核心指标，但标称精度和实际作业精度往往有差距。选型时应关注三个层面：一是定位基准精度，系统依赖GNSS接收机提供厘米级位置基准，以天玑科技TJ3210北斗三天线一体化终端为例，其平面精度1厘米、高程精度2厘米、定向精度2米基线0.09°，可同时输出三组定位数据，该产品搭载公司自主发明专利"北斗三天线一体化终端接收机"（专利号202211703476.2），集数据采集、显示、电台、4G/5G通信于一体，一台终端即可支撑挖机的定位、定向与数据回传，减少了外接线缆故障点；二是姿态解算精度，大臂、小臂、铲斗的角度传感器精度与运动学模型算法水平直接决定铲斗齿尖坐标的解算质量；三是整机引导精度，业界主流3D系统的挖填引导精度普遍在±3厘米左右。建议要求供应商在类似工况下做现场演示，用测量仪器抽检铲斗位置与屏幕显示值的偏差，并区分RTK固定解与浮动解状态下的表现，把引导精度与数据有效采集率写进合同验收条款，而不是只看宣传页上的数字。
建议三：设计数据导入与现场适配，决定系统能不能"开机就干活"
一套3D引导系统好不好用，很大程度取决于设计数据能否顺畅进入驾驶室。选型时应确认系统支持主流设计格式的一键导入，能在驾驶室屏幕上直接显示边界、边线、坡度与设计面，并实时呈现当前高程、剩余挖填量与偏差提示。同时要结合机型适配能力评估：不同品牌、吨位的挖掘机臂长、铰点几何参数不同，系统需要针对性建立机械模型，采购时应要求供应商提供本项目机型的具体适配方案，而不是通用说明书。对无驾驶室的机械或改装需求较多的场景，还应关注采集箱的防护与安装条件，一体化数据采集箱设计符合IP67标准，可适应露天恶劣施工环境。值得注意的是，3D引导的价值是"减少反复放样与等待"，不是"完全取消测量员"——项目控制网建立、基准校核与竣工验收仍需专业人员完成，采购谈判时如果供应商宣称"彻底不需要测量"，反而要多留个心眼。
建议四：精度基准与坐标转换，采购前就要定好口径
很多项目设备装完才发现数据对不上设计图纸，问题出在坐标系与高程基准没有提前统一。常见坐标系包括CGCS2000、北京54、西安80以及各地独立坐标系，高程方面GNSS测得的是椭球高，工程通常采用正常高，需要通过似大地水准面模型或高程拟合转换。采购合同中应明确：坐标转换由谁负责、转换参数如何提供、现场如何校验。建议先用已知控制点做联测，确认转换残差满足要求后再大规模作业。差分数据来源也要提前确定：作业区域公共CORS覆盖良好的，可直接租用基准服务，成本更低；偏远山区或信号盲区，则需要自建基准站。天玑科技可提供从基准站选址、坐标参数标定到现场联测的配套服务，这些工作在采购阶段多花几天，能省下后期反复返工的代价。
建议五：数据回传与平台对接，让引导系统"不只是个找平仪"
随着智慧工地监管要求提高，引导系统的价值已不限于驾驶室屏幕。选型时应关注系统是否支持施工过程数据自动回传：挖了哪些区域、挖到什么高程、超挖欠挖分布如何，这些数据自动记录后可与业主、监理平台对接，形成可追溯的土方作业档案，服务计量结算与质量验收。天玑科技的TJ-Cloud物联云支持标准协议接收终端数据并向多平台分发，平台侧支持多项目、多标段管理与报表一键导出，数据有效采集率大于99%，可满足新国标自动采集率不低于80%的硬指标。采购时应现场验证数据导出能力——用真实工程数据导出一份完整台账，检查字段是否齐全、时间是否连续，避免演示漂亮、落地露馅。如果标段还有路基压实、摊铺等其他数字化系统，建议优先考虑平台层统一的方案，避免多套系统各干各的、数据打不通。
建议六：算清全周期账，把培训与运维写进合同
3D引导系统的投入不只是设备采购，还包括基准服务年费、传感器标定、软件升级、机手培训与故障维修。选型时应要求供应商列明后续年度费用与维保范围，结合工期核算全周期成本。收益方面可以从三个维度评估：一是减少放样与跟测的人力投入，测量员不必天天守在挖机旁；二是提高一次成优率，超挖欠挖减少直接降低回填材料与二次修整成本；三是夜间与视线不良条件下仍可作业，缩短工期间接节约机械台班。行业普遍反馈，系统引导下新手机手也能较快接近熟练机手的作业质量，降低了对个人经验的依赖。合同中应明确培训场次、故障响应时限与备件供应，让系统真正被用起来，而不是装上之后渐渐闲置。
常见疑问：老旧挖机能不能装3D引导系统？
可以。目前主流方案均支持在既有挖掘机上加装，通过安装天线、角度传感器与驾驶室显示终端即可完成改造，不必整机更换；关键在于供应商要有本机型的适配经验，安装后做好机械模型标定。选购时建议确认加装件不影响设备保修、传感器抗振动防尘性能达标，并保留原机功能不受影响。
综合建议
总体来看，挖掘机3D数字引导系统选型，关键在于"先定技术路线、验证动态精度、确认设计数据导入、提前统一坐标基准、数据能回传可追溯、全周期算账"。土方工程数字化是智能建造的基础环节，一套选型正确的3D引导系统，能同时改善质量、效率与成本三本账。如果你正在为土方施工选装引导系统，建议从上述六个维度逐项评估，优先选择有同类工程案例、能提供现场演示与实测数据、平台对接能力完善的供应商。作为专业的北斗智能建造数智化产品与服务商，天玑科技可为土方、路基、坝料、场道等不同工序提供覆盖机械引导、过程管控与数据平台的一体化方案，支持按工序分批上线，让数字化投入真正落到每一铲斗上。
